178Y
144A
740B
355A
372Y
Разметочная риска
228

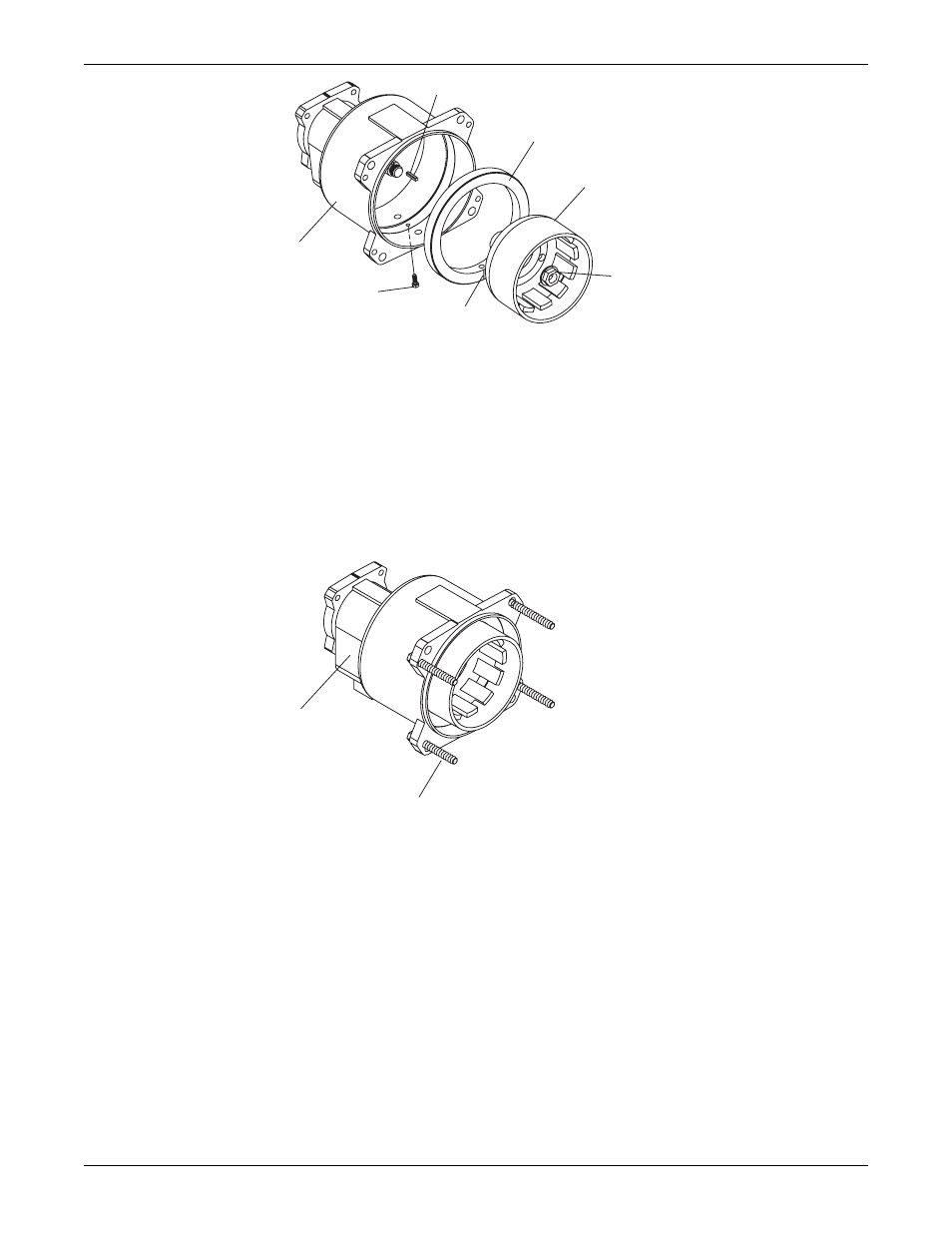

Рис. 70: Магнитный узел привода групп M и L
Повторная сборка (насосов цельноузловой компоновки и на опорном
основании)
1. Для всех групп, за исключением XS, вставьте прокладку (360W) в зажимное кольцо (141C).
2. Прикрутите C-образную опору и раму (228) к рабочей поверхности.
3. Для групп M и L установите ведущие штанги:
a) Затяните нажимные винты (418) до их полного прохода сквозь C-образную опору и фланец
рамы (228).
Убедитесь, что винты выступают за пределы рамы приблизительно на 3,50 дюйма (8,89 см).
228
418
Рис. 71: Рама подшипника с ведущими штангами
b) Вставьте две ведущие штанги (B03189A) в зажимное кольцо (141C).
Они помогут правильно установить узел кожуха на С-образной опоре и раме (228), в
которых содержатся магниты привода (740В).
