Инструкция по эксплуатации Goulds Pumps 3298 - IOM
Страница 75
157A
101
197D
197B

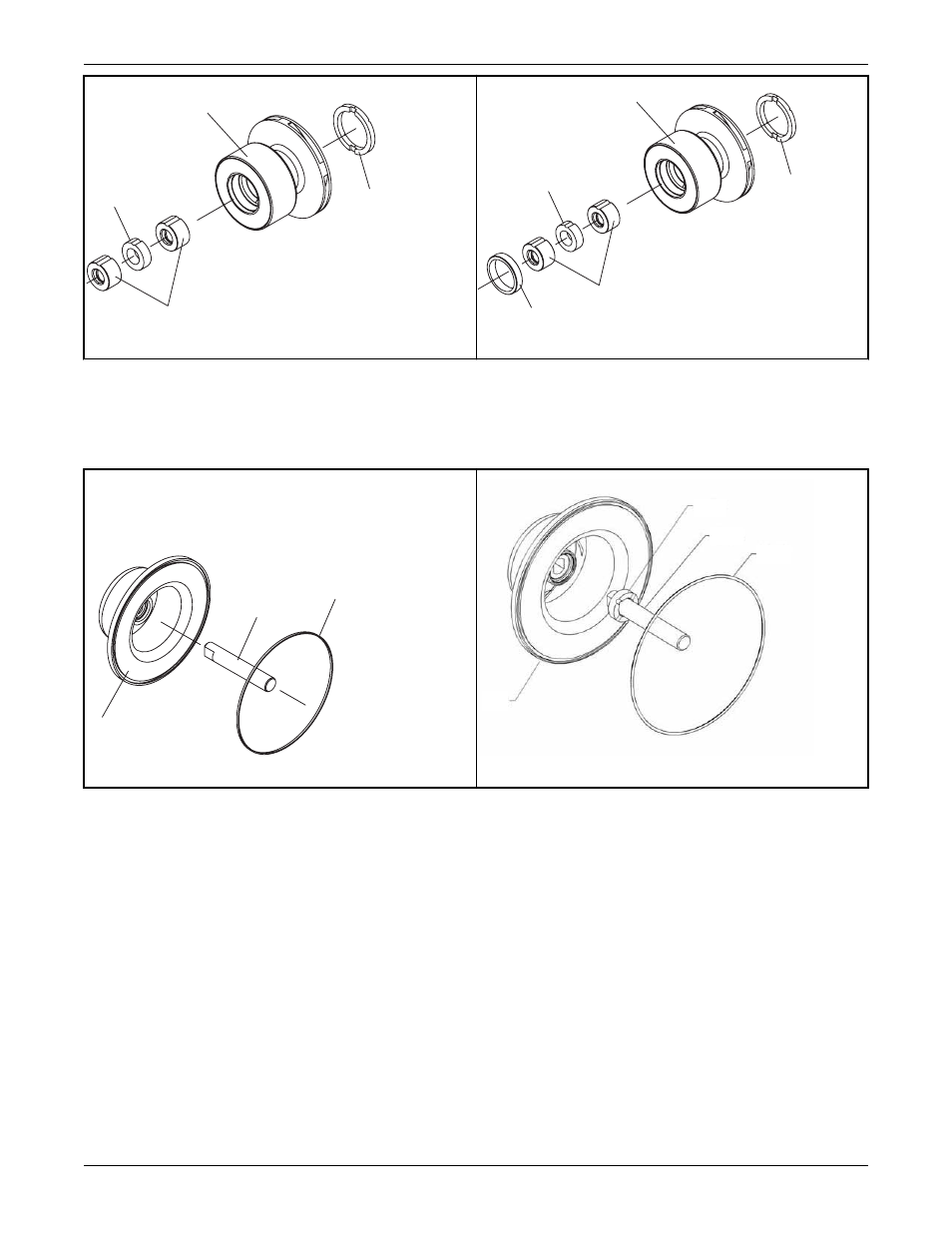

Рис. 42: 3298, SP3298 и V3298
157A
101
197D
197B
203
Рис. 43: 3298 и V3298 групп M и L
7. Для насосов всех групп, кроме XS, натяните подшипник реверсивной тяги на вал.
8. Вставьте вал (122A) в защитную оболочку (750).
9. Покройте уплотнительное кольцо (412M) специальным смазочным маслом и вставьте его в
защитную оболочку (750).
Использование смазочного масла предотвращает смещение уплотнительного кольца.
750
122A
412M
Рис. 44: Группа XS
197C
122A
412M
750
Рис. 45: 3298, SP3298 и V3298 групп S, M и L
10. Для насосов SP3298 выполните следующие действия.
a) Установите заднюю пластину (444) на рабочую поверхность лицевой стороной вниз.
b) Установите защитную оболочку с подшипником реверсивной тяги на заднюю пластину.
c) Установите зажимное кольцо (141C) на защитную оболочку и закрепите его с помощью
болтов (356A).
d) Покройте уплотнительное кольцо (412V) специальным смазочным маслом. Вставьте
уплотнительное кольцо в заднюю пластину.
Использование смазочного масла предотвращает смещение уплотнительного кольца.
Техническое обслуживание
3298 Family Руководство по установке, эксплуатации и техобслуживанию
73
