Требования к подгонке
• Убедитесь, что шпиндель работает в пределах 0,002 TIR.
• Закрутите болт ровно настолько, чтобы крыльчатка не слетала при вращении.
• Допустимое значение TIR переднего ободка составляет 0,060 дюйм. (0,152 см)
• Для крыльчатки XS подрезайте передний и задний ободок, а также лопасти до минимального
диаметра 3,75 дюйм. (9,53 см).
• Совершая подгонку в диапазоне от 3,00 дюйм. (7,62 см) до 3,75 дюйм. (9,53 см), подрезайте
только передний ободок и лопасти.

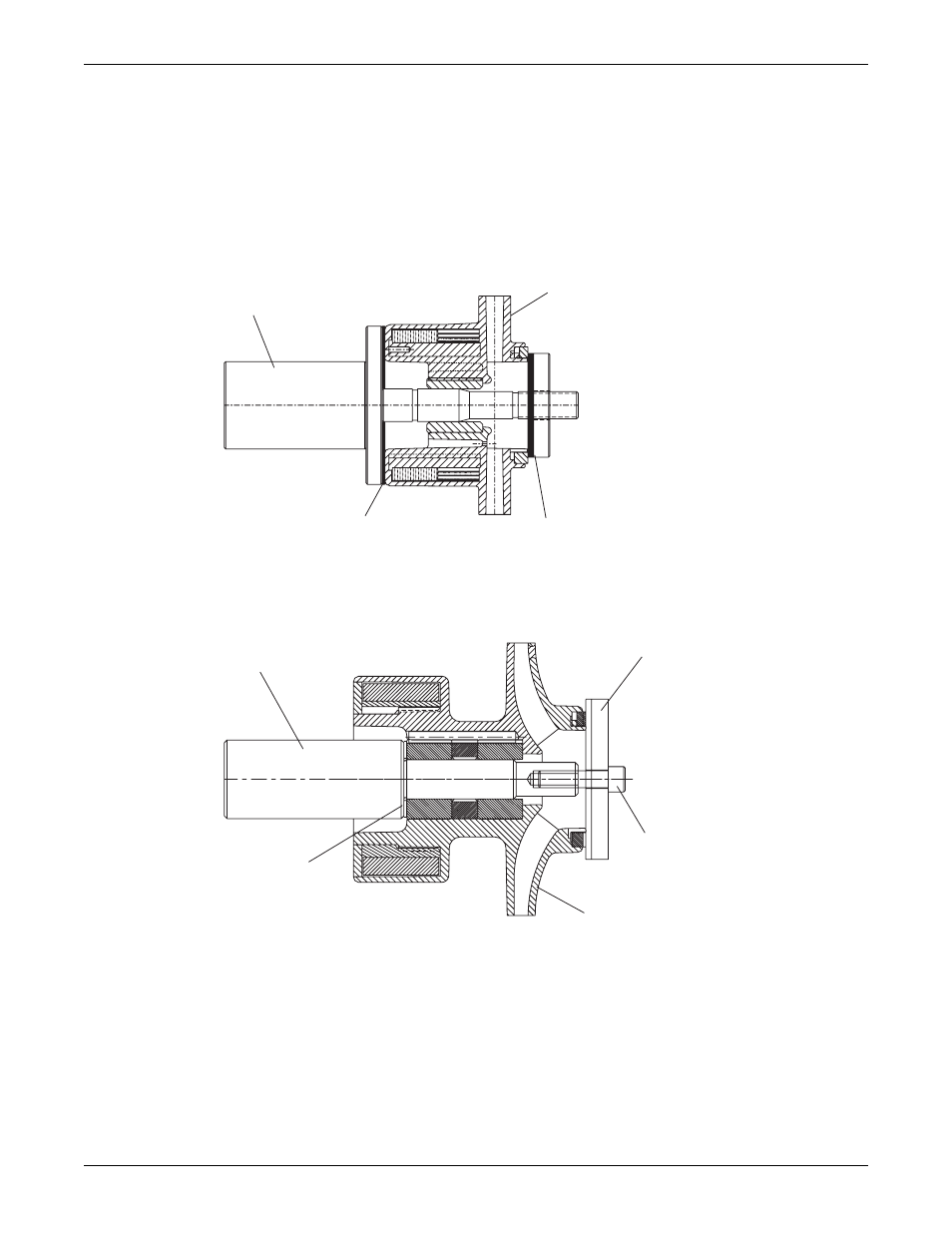

Примеры подгонки
1
3
4
2
1.
Крыльчатка
2.
Стальная шайба с вулканитовой связкой
3.
Бумажная прокладка
4.
Шпиндель
Рис. 74: Группа XS
1
2
3
4
5
1.
Стальная шайба с вулканитовой связкой
2.
Стяжной болт с гнездом под ключ
3.
Крыльчатка
4.
Бумажная прокладка
5.
Шпиндель
Рис. 75: Группы S и M
