356A
228
370B
Всасывающий
фланец

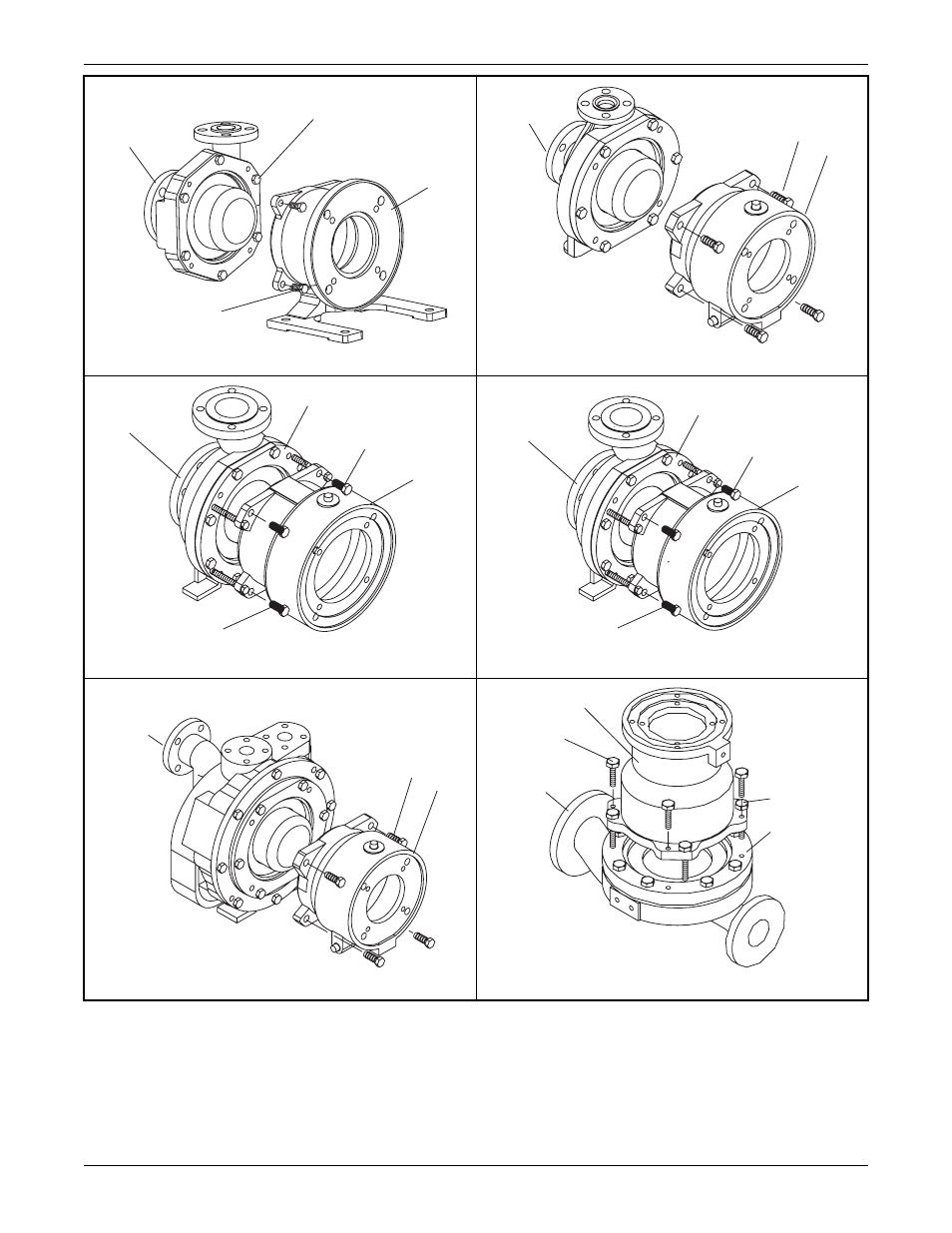

Рис. 12: Группа XS
370B
228
Всасывающий
фланец
Рис. 13: Группа S
141C
370B
228
Всасывающий
фланец
418
Рис. 14: Группа M
Всасывающий
фланец
141C
370B
228
418
Рис. 15: Группа L
Всасывающий
фланец
370B
228
Рис. 16: Группа SP
Всасывающий
фланец
418
228
370B
141C
Рис. 17: Группа V
3. Для насосов групп M и L закручивайте нажимные винты (418) до образования между зажимным
кольцом (141C) и С-образной опорой двигателя с рамой подшипника промежутка шириной
3,50 дюйма (8,89 см).
4. Для насосов всех групп, за исключением V, возьмитесь за всасывающий фланец кожуха и
вытяните его проточную часть из узла магнитов.
5. Для насосов группы V, возьмитесь за крепёжную скобу двигателя и вытяните её из кожуха.
6. Для всех насосов, кроме группы SP, удалите болты кожуха (356A).
Техническое обслуживание
60 3298 Family Руководство по установке, эксплуатации и техобслуживанию
