Используйте шпиндельный инструмент C06820A для SP3298 размера 1 x 1,5-6 и C06821A для
SP3298 размера 2 x 3-6.

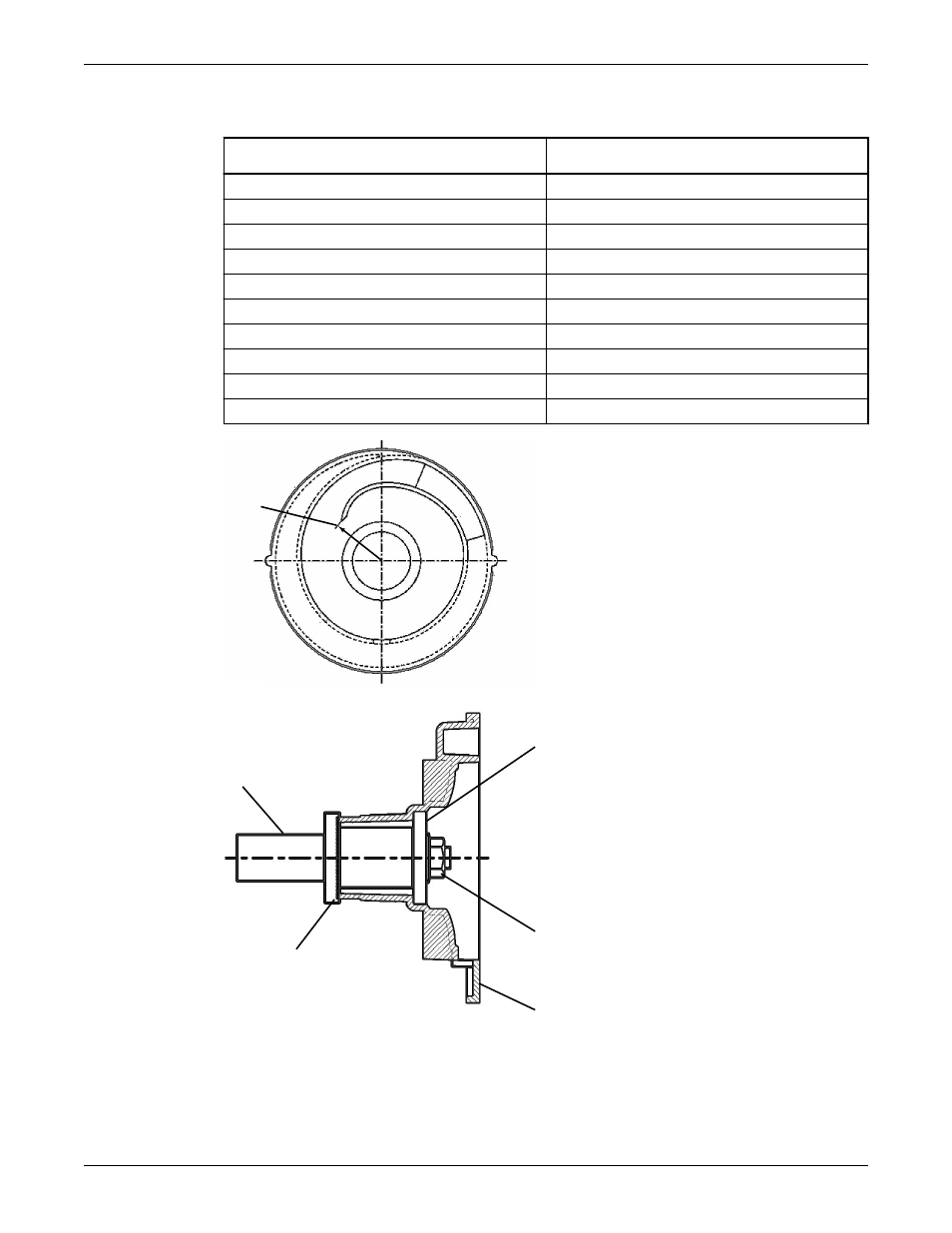

Табл. 8: Радиус водореза
Диаметр крыльчатки, в дюймах
(сантиметрах)
“R” +/- 0,010 дюйм. (0,25 мм)
5,00 (12,70) 2,563 (6,510)
5,12 (13,00) 2,625 (6,668)
5,25 (13,34) 2,688 (6,827)
5,38 (13,67) 2,750 (6,985)
5,50 (13,97) 2,813 (7,145)
5,62 (14,27) 2,875 (7,303)
5,75 (14,61) 2,938 (7,463)
5,88 (14,94) 3,000 (7,620)
6,00 (15,24) 3,063 (7,780)
6,06 (15,39) 3,094 (7,859)
R
1
2
3
4
5
1. Стальная шайба с вулканитовой связкой
2. Шестигранная фланцевая гайка
3. Улитка насоса
4. Бумажная прокладка
5. Шпиндель
Техническое обслуживание
