1
2
3
4
5
1.
Стальная шайба с вулканитовой связкой
2.
Стяжной болт с гнездом под ключ
3.
Крыльчатка
4.
Бумажная прокладка
5.
Шпиндель

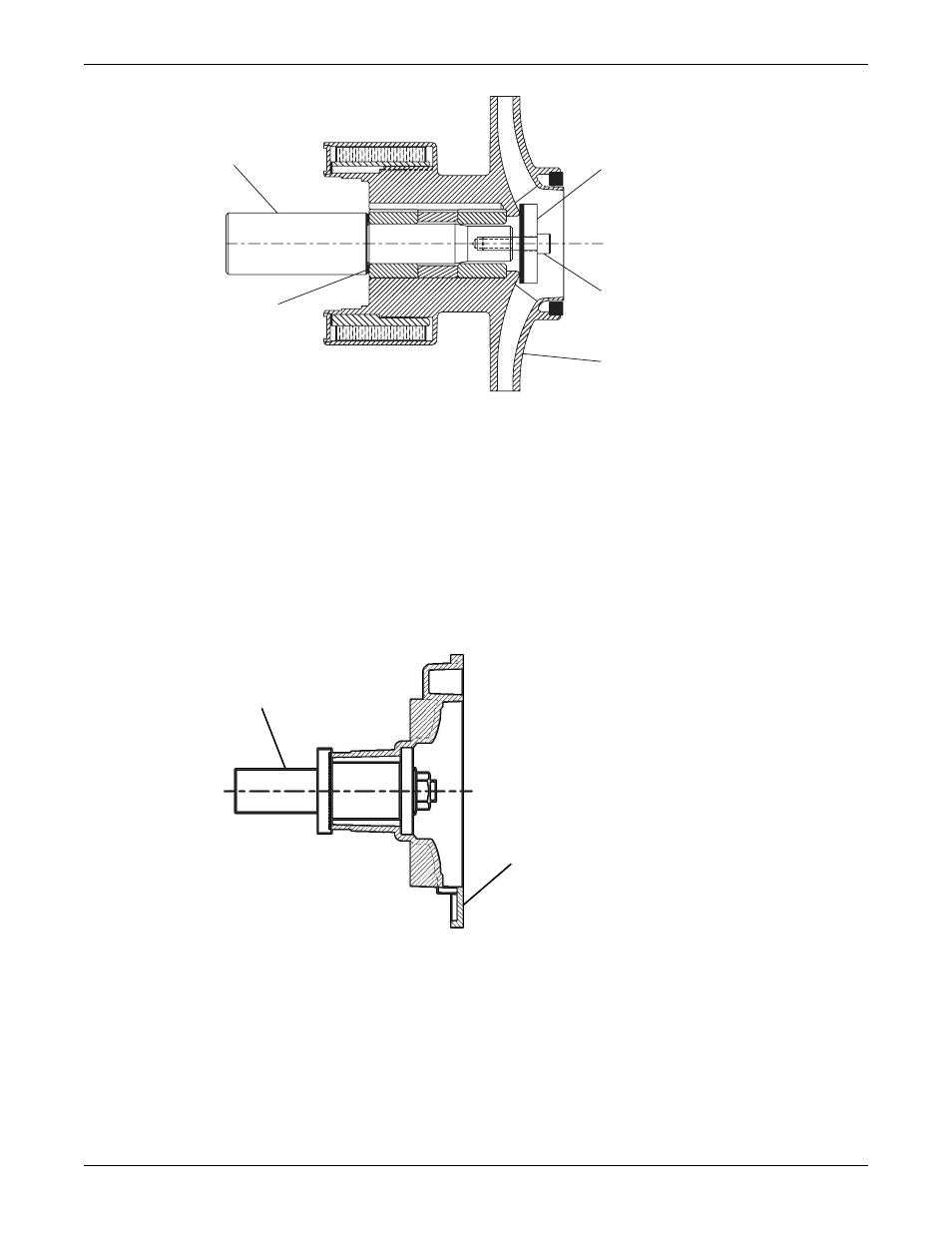

Рис. 76: Группа L
Требования к подгонке улитки насоса SP3298
Требования к подгонке
Не делайте надрезов больше 0,050 дюйм. (0,127 см)
Используйте шпиндельный инструмент C06820A для SP3298 размера 1 x 1,5-6 и C06821A для
SP3298 размера 2 x 3-6.
Убедитесь в том, что шпиндель работает в пределах 0,002 дюйм. (0,005 см) TIR.
1
2
1.
Улитка насоса
2.
Шпиндель
Требования к подгонке водореза
Можно определить водорез до полной глубины, используя измерение радиуса “R”, как показано в
таблице “Радиус водореза”.
Техническое обслуживание
86
3298 Family Руководство по установке, эксплуатации и техобслуживанию
