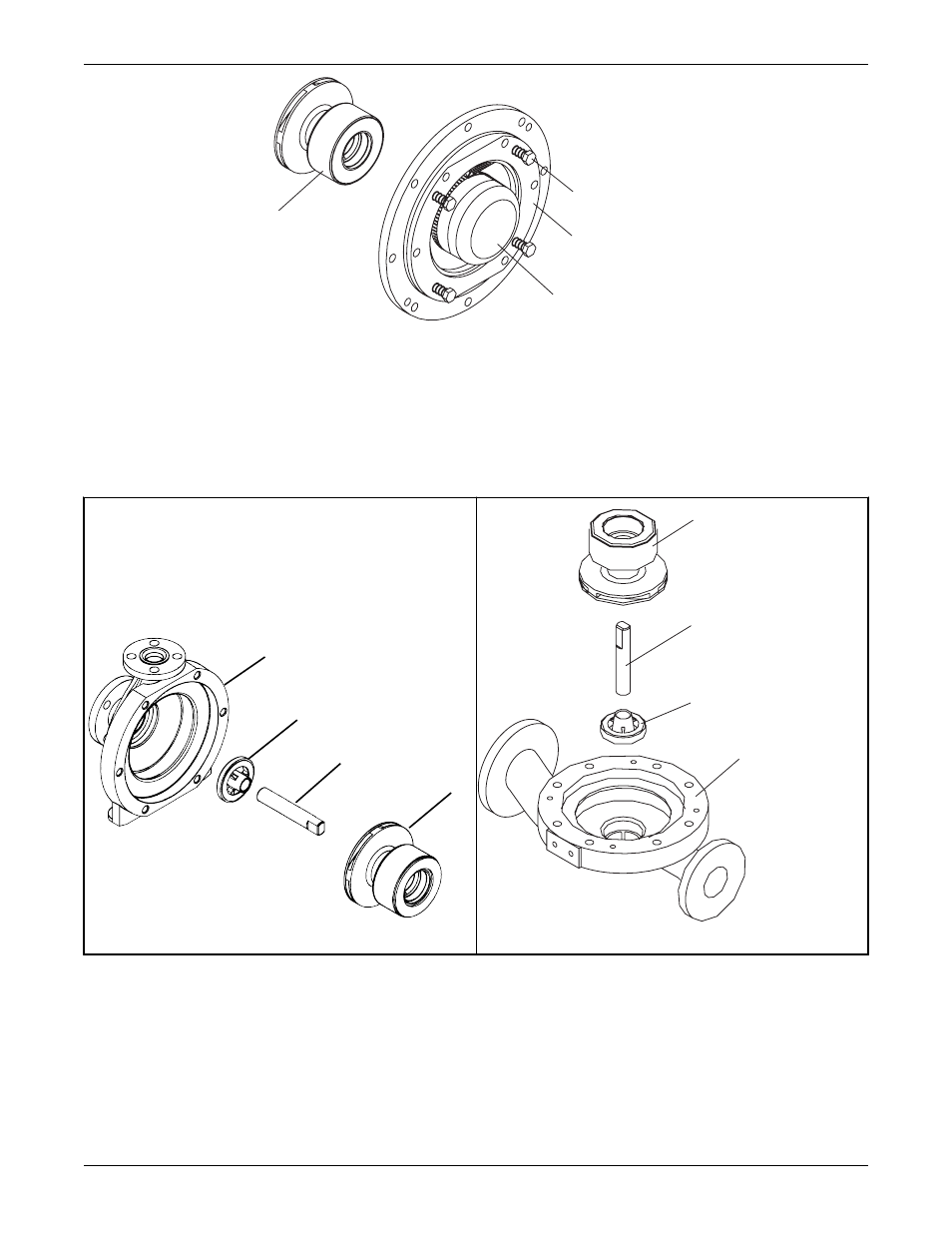

Рис. 21: Группа SP
9. Разберите защитную оболочку:
a) Вставьте болты С-образной опоры двигателя и рамы подшипника (370B) в резьбовые
отверстия зажимного кольца (141C) и равномерно закрутите их, чтобы снять защитную
оболочку.
b) Снимите уплотнительное кольцо (412М) с защитной оболочки (750) и выбросьте его.
c) Удалите зажим для шланга и наждачную шкурку.
10. Для насосов всех групп, кроме SP, снимите узел крыльчатки (101).
100
101A
101
122A
Рис. 22: Группа XS, S, M и L
101
122A
101A
100
Рис. 23: Группа V
11. Удалите вал (122A), если необходимо его заменить.
12. Для насосов группы SP, снимите улитку насоса (100U) с кожуха (100).
