12
RQTV0140
ШАГ 1 Подключение
≥Прочтите “ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ”. ( l 2)
≥Перед соединением выключите все оборудование и прочтите соответствующие инструкции по эксплуатации.
∫Подключите, выполнив следующие действия
(1) Проводник антенны (не входит в комплект)
(2) Высокочастотный коаксиальный кабель (входит в комплект)
(3) Аудио/видеокабель (входит в комплект)
(4) Шнур питания переменным током (входит в комплект)
∫Подключите аппарат непосредственно к телевизору
При подключении аппарата к телевизору через AВ-селектор или
через видеомагнитофон видеосигнал будет подвержен влиянию
системы защиты авторского права, что может привести к
неправильному воспроизведению изображения.
≥При подключении аппарата к телевизору со встроенным
видеомагнитофоном используйте входные разъемы телевизора, а
не видеомагнитофона.
∫ Примеры соединения с другим оборудованием
К вашему сведению
≥Соединение оборудования описано в качестве примеров.
≥Периферийное оборудование и дополнительные кабели продаются
отдельно, если не указано иное.
∫Когда аппарат не будет использоваться на протяжении длительного времени
Для экономии энергии выключите его из домашней розетки питания. Аппарат потребляет небольшое количество энергии даже в
выключенном состоянии.
Потребление энергии в режиме ожидания
≥Когда “Power Save” установлен в положение “Вкл.”, функция “Быстрый старт” не работает.
∫Быстрый старт ( l 59)
1 секунда - быстрый запуск записи на DVD-RAM °
° Из выключенного состояния можно в течение одной секунды перейти в режим записи на DVD-RAM, нажав сначала [Í, DVD/VHS], а затем
последовательно нажав [ ¥, REC] (Режим быстрого старта).

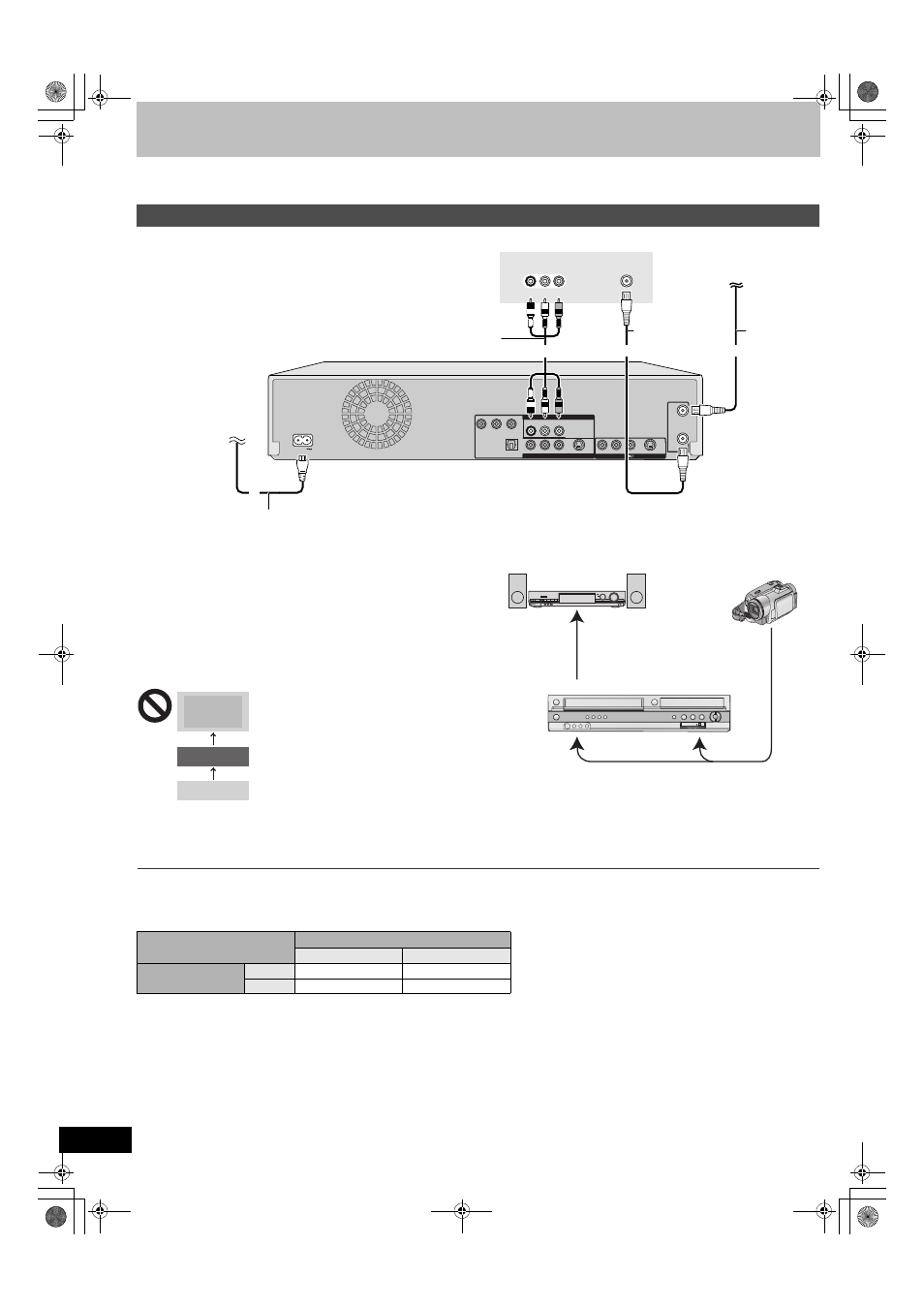

Подключение телевизора
R-AUDIO-L VIDEO
R-AUDIO-L VIDEO S VIDEO
Y P B P R
OPTICAL
COMPONENT VIDEO OUT
DIGITAL AUDIO OUT (PCM/BITSTREAM)
DVD/VHS COMMON OUT
RF OUT
RF
IN
R-AUDIO-L VIDEO S VIDEO
AC IN
DVD PRIORITY OUT
VHF/UHF
RF IN
AUDIO IN VIDEO
IN R L
(2)
К RF IN
К
DVD/VHS COMMON OUT
К
DVD/VHS COMMON OUT
Телевизор
Задняя панель данного аппарата
Аудио/Видеокабель
К RF OUT
В сетевую розетку
(220 В дo 240 В перем.
тока, 50 Гц)
Подключать только после подсоединения всех остальных кабелей.
Сигнал от кабеля
или антенны
(3)
(4)
Красный Красный Белый Белый Желтый елтый Красный Белый Желтый
Красный Красный Белый Белый Желтый елтый Красный Белый Желтый
poвoдни к
a нтeнн ы
(нe входит в
комплект)
Выco кo чac тoтный
кoaкc и a льный кa бeль
(входит в комплект) (входит в комплект)
Шнур питaния пepeмeнным тoкoм (входит в комплект)
(1)
Телевизор
Видеомагнитофон
Аппарат
Усилитель ( l 13) Видеокамера ( l 50)
Аппарат
От разъема AUDIO/VIDEO OUT или
DIGITAL AUDIO OUT
К входным разъемам
AV2 (спереди) К входным разъемам
DV IN (спереди)
FL Дисплей ( l 58)
Яркий/Матовый Автоматический
Быстрый старт
( l 59)
Вкл. Прибл. 7,0 Вт Прибл. 6,8 Вт
Выкл. Прибл. 2,6 Вт Прибл. 2,5 Вт
