Параметры 12-1 IMN776UGRU
Глава 12
Параметры
В приводе VS1CTD имеются различные параметры для задания характеристик функционирования. Многие из параметров не требуют
изменения для большинства систем, но предназначены для настройки пользователем функций блока управления, при необходимости
таковой.
Сходные по применению параметры сгруппированы в блоки. Данные блоки разнесены по 3 уровням программирования.
Приведенные ниже таблицы содержат описание наиболее часто используемых параметров с указанием значений по умолчанию и диапазона
изменения.
12.1 Параметры 1-го уровня (ПРОГРАММИРОВАНИЕ ПОВЫШЕННОЙ СЛОЖНОСТИ, БЛОКИ 1-ГО УРОВНЯ)
Таблица 12-1 Определения блока параметров 1-го уровня
Название
блока
Параметр (номер)
Выбор (значение)
Описания
УСТАВКИ
ЧАСТОТЫ
ВРАЩЕНИЯ
Уставка частоты
вращения 1 (1001)
Предустановленное значение: 30
Диапазон: 0 - макс. частота вращения, об/мин
Позволяет выбрать предварительно заданную частоту вращения двигателя. Скорость вращения
может быть выбрана при помощи внешнего выключателя, соединенного к клеммам J2. Для
функционирования двигателя, должна быть отправлена команда запуска с командой предварительно
заданной частотой вращения.
СКОРОСТИ
ИЗМЕНЕНИЯ
ЧАСТОТЫ
ВРАЩЕНИЯ
Период 1 ускорения (1101) Предустановленное значение: 60,0
Диапазон: От 0,0 до 3600,0 секунд
Периодом ускорения является количество секунд, требуемых двигателю для увеличения линейной
частоты вращения 0 до значения, заданного параметром "Макс. выходной частоты вращения" блока
предельных выходных значений 2-го уровня.
Пусковая S-образная
кривая ускорения 1 (1102)
Предустановленное значение: 0,0
Диапазон: От 0,0 до 100,0 %
Пусковая S-образная кривая ускорения в виде процентного отношения периода ускорения.
S-образная кривая
ускорения останова (1103)
Предустановленное значение: 0,0
Диапазон: От 0,0 до 100,0 %
S-образная кривая ускорения останова в виде процентного отношения периода ускорения.
Период замедления 1 (1104) Предустановленное значение: 60,0
Диапазон: От 0,0 до 3600,0 секунд
Периодом замедления называется количество секунд, требуемых двигателю для снижений линейной
частоты вращения от значения, заданного параметром “Макс. выходной частоты вращения” до 0.
Пусковая S-образная
кривая замедления 1 (1105)
Предустановленное значение: 0,0
Диапазон: От 0,0 до 100,0 %
Пусковая S-образная кривая замедления в виде процентного отношения периода ускорения.
S-образная кривая
замедления останова 1
(1106)
Предустановленное значение: 0,0
Диапазон: От 0,0 до 100,0 %
S-образная кривая замедления останова в виде процентного отношения периода ускорения.
Период замедления
при отключении
электропитания (1113)
Предустановленное значение: 1,0
Диапазон: От 0,0 до 3600,0 секунд
Период остановки двигателя от максимальной частоты вразения привода в случае отключения
электропитания.

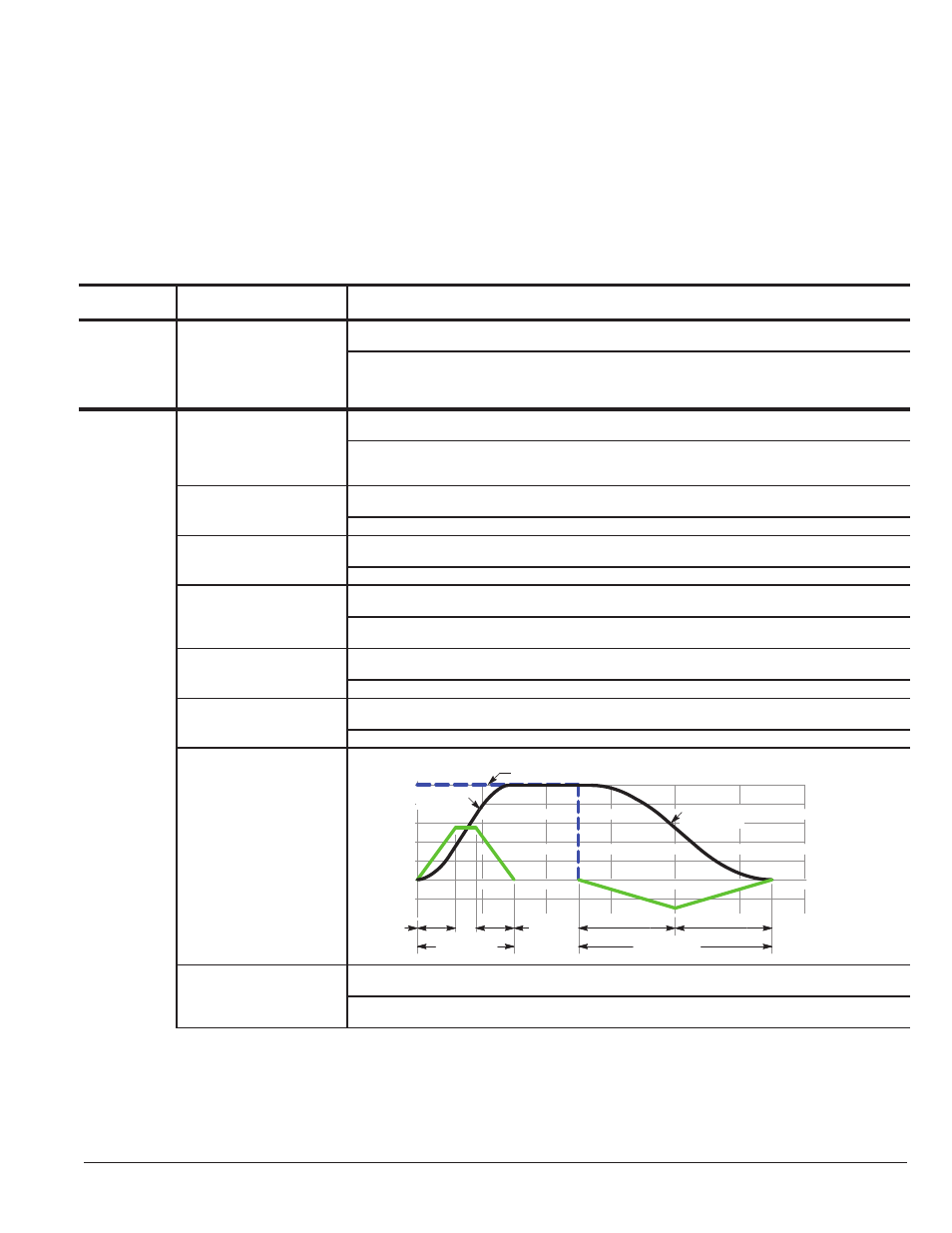

Скорость% Максимальная
100
80
60
40
20
-20
-40
0
Ускорить
время
Начало
S-Ускорение 1
Конец
S-Ускорение 1
Замедление
времени
Начало
S-
Замедление 1
Конец
S-
Замедление 1
Скорость
кривая
(ускорение) Скорость Кривая
(замедление)
2 4 6 8 10
Заданной скорости
12 секунды
