4 цифровые и релейные выходы, 2 аналоговый вход 2, Рис. 6-3 – Инструкция по эксплуатации Baldor VS1CTD Привод с башенным охладителем
Страница 21: 1 цифровые выходы, Рис. 6-4, Настройки перемычки jp1 аналогового входа 2
Управляющая проводка 6-3
IMN776UGRU
6.3.2 Аналоговый вход 2
Аналоговый вход 2 может использоваться для дифференциального сигнала от клеммы J1-4(+) к клемме J1-5(-). Данный сигнал может
быть ±5 В пост. тока, ±10 В пост. тока, 0 - 20 мA, или 4 - 20 мA. Режим сигнала (напряжение или ток) определяется перемычкой JP1 на
плате управления выше клеммной колодки J1. Привод поставляется с перемычкой JP1 в положении 1-2, соответствующей режиму
напряжения. При необходимости выбора токового режима, следует переставить перемычку JP1 в положение 2-3. В блоке настройки
входа 1-го уровня, см. параметр 1402 (источник команды) для выбора аналогового входа 2 в качестве опорного сигнала скорости и
параметры 1408 - 1413 для установки типа входа и регулировки масштабирования и фильтрации данного входа.

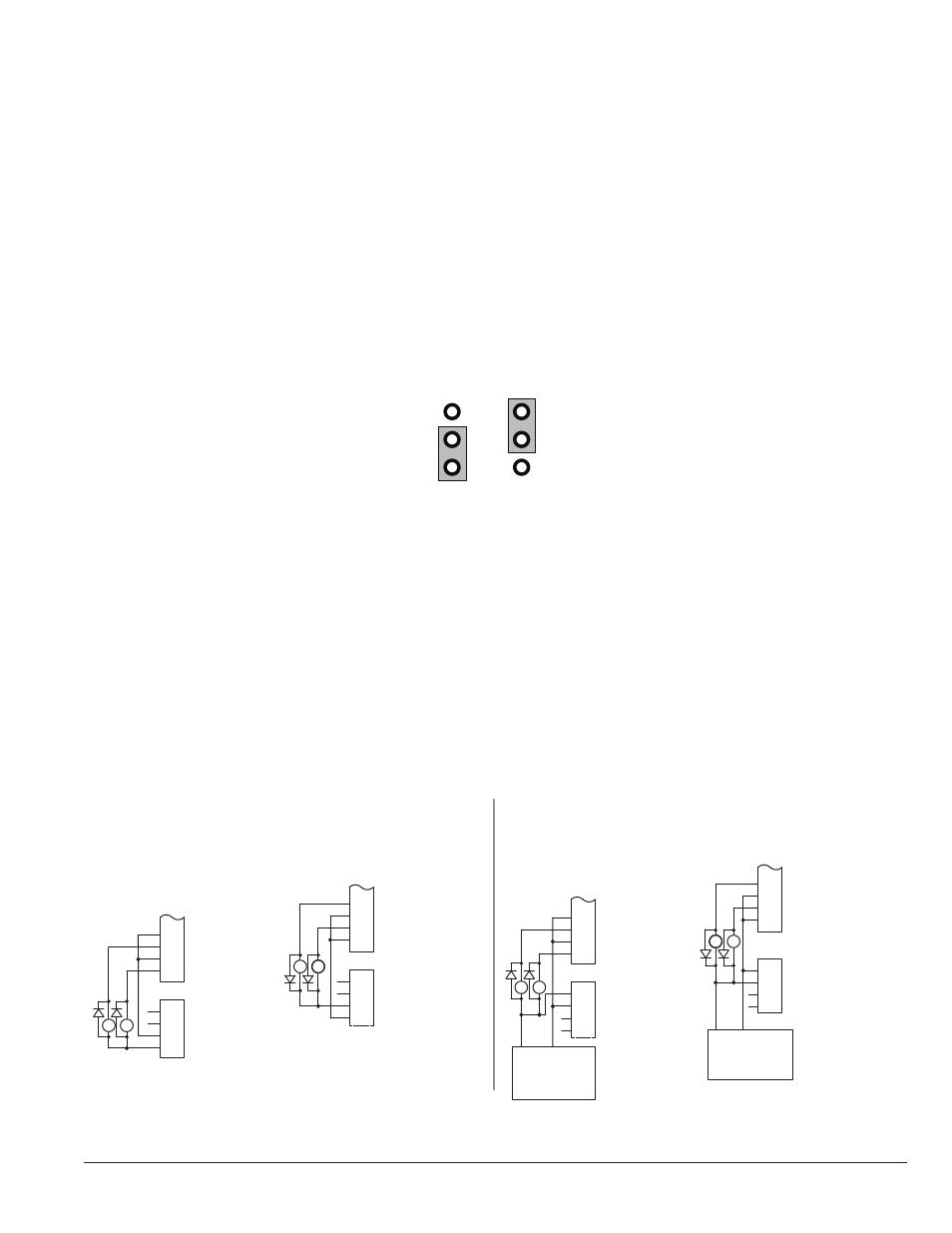

На рис. 6-3, показаны различные положения перемычки для аналогового входа 2.
Рис. 6-3
6.4 Цифровые и релейные выходы
Привод VS1CTD имеет возможность отправки пользователем данных о нескольких внутренних состояниях при помощи цифровых или
релейных выходов. Например, релейный выход может вызывать включение внешней индикаторной лампы при ошибке привода.
6.4.1 Цифровые выходы
Оборудование имеет два цифровых выхода с открытым коллектором (оптоизолированных). Данные выходы могут конфигурироваться
для управления соединенным устройством втекающим или вытекающим током. В дополнение, электропитание для соединенного
устройства может подаваться от внутреннего контура 24 В пост. тока привода VS1CTD или от пользовательского источника с
диапазоном от +5 В пост. тока до +30 В пост. тока.
Функции цифровых выходов выбираются параметрами 1501 и 1502 блока настройки выхода 1-уровня.
На рис. 6-4, показаны соединения к цифровым выходам для различных возможных методов использования.
Рис. 6-4
1
2
3
Режим
напряжения
1
2
3
Токовый
режим
Настройки перемычки
JP1 аналогового входа 2
Примечание: Номинальные характеристики выходных сигналов @
24 В пост. тока при 60 мA резиствн. (неиндуктивн.).
Соединения тока поглощения
Соединения тока истока
Внутреннее электропитание 24 В пост. тока
Внешнее электропитание 24 В пост. тока
Соединения тока поглощения
Соединения тока истока
J2
Цифровой выходной
сигнал 1 +
Цифровой выходной
сигнал 1 –
Цифровой выходной
сигнал 2 +
Цифровой выходной
сигнал 2 –
21
J3
Внутренний возвратный
сигнал 24 В
22
23
24
17
18
19
20
Вых.1
Вых.2
Внешний пользовательский
возвратный сигнал
Внешний пользовательский
сигнал +24 В
Внутренний сигнал +24 В
Пользовательское
электропитание
24 В пост. тока
+
21
22
23
24
19
23
Внешний пользовательский
возвратный сигнал
Внешний пользовательский
сигнал +24 В
Внутренний сигнал +24 В
Внутренний возвратный
сигнал 24 В
J2
17
Цифровой выходной
сигнал 1 + (коллектор)
Цифровой выходной
сигнал 1 - (эмиттер)
Цифровой выходной с
игнал 2 + (коллектор)
Цифровой выходной
сигнал 2 - (эмиттер)
18
19
20
21
J3
22
Вых.1
Вых.2
24
J2
Цифровой выходной
сигнал 1 +
Цифровой выходной
сигнал 1 –
Цифровой выходной
сигнал 2 +
Цифровой выходной
сигнал 2 –
21
J3
22
23
24
17
18
19
20
Вых.1
Вых.2
Внешний пользовательский
возвратный сигнал
Внешний пользовательский
сигнал +24 В
Внутренний сигнал +24 В
Внутренний возвратный
сигнал 24 В
Пользовательское
электропитание
24 В пост. тока
+
J2
Цифровой выходной
сигнал 1 +
Цифровой выходной
сигнал 1 –
Цифровой выходной
сигнал 2 +
Цифровой выходной
сигнал 2 –
J3
Внутренний возвратный
сигнал 24 В
17
18
20
Вых.1
Вых.2
Внешний пользовательский
возвратный сигнал
Внешний пользовательский
сигнал +24 В
Внутренний сигнал +24 В
