Силовая проводка 5-3 IMN776UGRU
ВНИМАНИЕ: В случае установки выходного отсекающего разъединителя, блок управления должен быть отключен за мин.
200 мс до размыкания выключателя. При размыкании контактора при подаче блоком управления напряжения и
тока к двигателю, возможно повреждение блока управления. Перед включением блока управления, контактор
должен быть замкнут в течение мин. 200 мс.
ВНИМАНИЕ: В случае установки выходного отсекающего разъединителя, блок управления должен быть отключен за мин. 200
мс до размыкания выключателя. При размыкании разъединителя при подаче блоком управления напряжения и
тока к двигателю, возможно повреждение блока управления. Перед включением блока управления, контактор
должен быть замкнут в течение мин. 200 мс.
Примеры принципиальных схем приведены в конце настоящего руководства.
Для двигателей, установленных на расстоянии более 30 м. от привода, компания Baldor рекомендует установку нагрузочного
реактора при монтаже. При необходимости установки блока управления на расстоянии более 75 м. от двигателя, компанией
Baldor рекомендуется использование нагрузочного реактора и синфазного дросселя. Нагрузочный реактор и синфазный дроссель
крепятся в непосредственной близости от блока управления. Выбор нагрузочного реактора и синфазного дросселя следует
производить после консультаций с местным представительством компании Baldor.

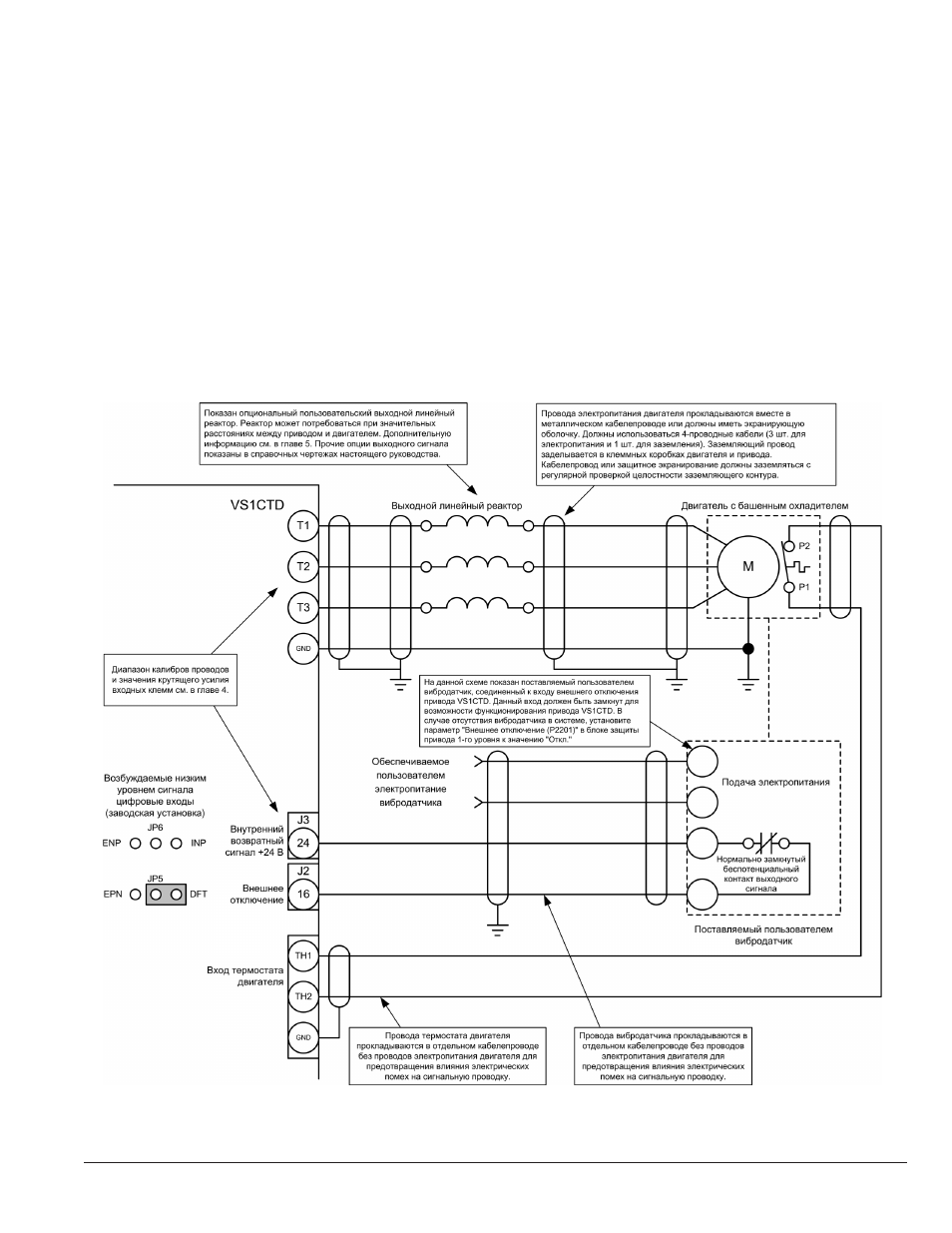

Рис. 5-2 Соединения двигателя
ВНИМАНИЕ: Провода термостата двигателя должны прокладываться в отдельном от силовой цепи двигателя канале.
Невыполнение данного требования может стать причиной ненадежного функционирования и возможного
ухудшения защиты двигателя от перегрева.
