Примеры схем соединений 11-5 IMN776UGRU
11.2.2 Задействуемые нажимными кнопками контакторы двигателя
Данная схема показывает пример использования 3-проводного режима функционирования привода с башенным охладителем
вместе с задействуемыми электроприводом контакторами двигателя между приводом и двигателем. Данная схема показывает
два механически сблокированных контактора, с целью предотвращения их одновременного замыкания. Один из контакторов
устанавливается в замкнутое состояние при задействовании вентилятора от привода VS1CTD. Второй контактор замыкает
провода двигателя. Замыкающий провода двигателя контактор используется для предотвращения возможности появления
опасных напряжений на проводах двигателя, отсоединенных от привода в случае вращения вентилятора. В связи с наличием
постоянных магнитов в роторе, двигатель может выступать в качестве генератора в случае отсоединения от привода. Другим
преимуществом данного контактора является предотвращение авторотации двигателя. Обратите внимание на необходимость
вспомогательного контакта на выходном контакторе (ОС), постоянно разомкнутом во время отсоединения двигателя от
привода. Данный контакт должен характеризоваться задержкой замыкания и быстрым размыканием, для обеспечения
возможности размыкания вспомогательного контакта до размыкания питающих контактов. В дополнение, в замкнутом
состоянии выходного контактора, его питающие контакты должны замыкаться до замыкания вспомогательного контакта.

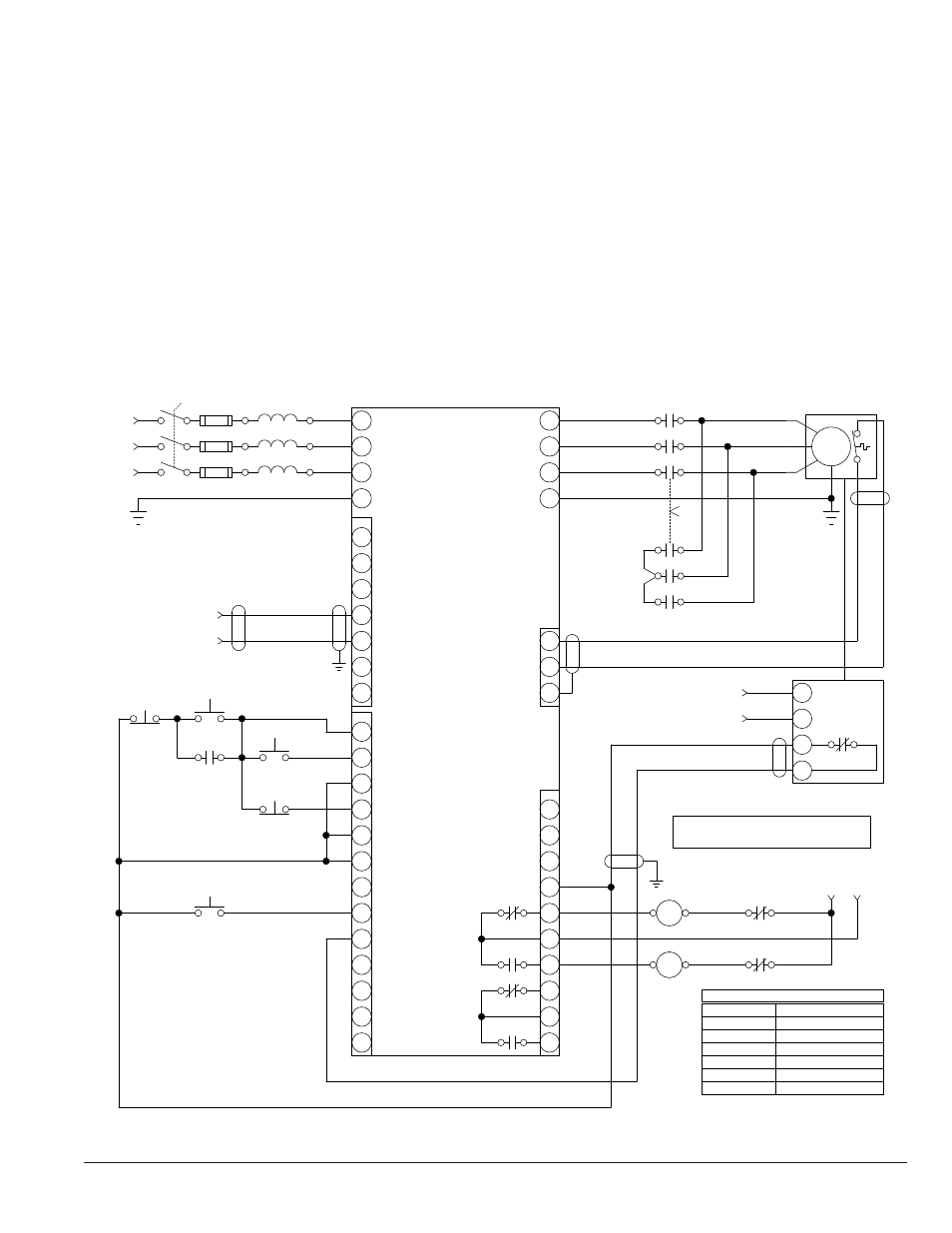

Рис. 11-4 Задействуемые нажимными кнопками контакторы двигателя для 3-проводного режима
функционирования привода с башенным охладителем
