6-4 Управляющая проводка

IMN776UGRU

6.4.2 Релейные выходы

На приводе VS1CTD имеются два релейных выхода формы "C".

Функции релейных выходов выбираются параметрами 1503 и 1504 блока настройки выхода 1-уровня.

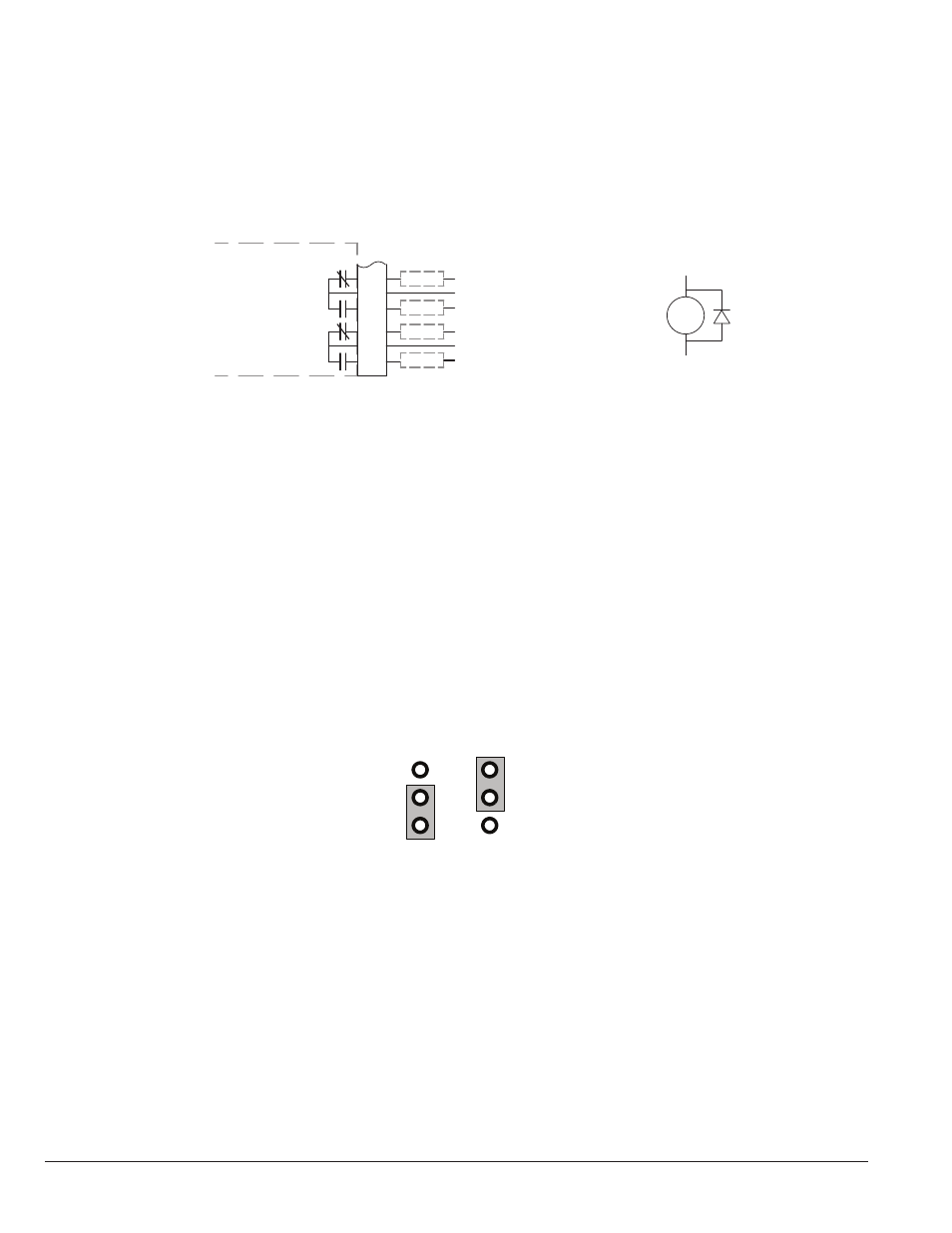

Рис. 6-5 Релейные выходы

6.5 Аналоговые выходы

На приводе VS1CTD имеется два аналоговых выхода, которые могут использоваться для указания значений различных

сигналов привода. Примером использования данных сигналов является индикация скорости вращения двигателя и тока на

дистанционных измерительных приборах или компьютерной системе управления оборудованием.

6.5.1 Аналоговый выход 1

Аналоговый выход 1 соединяется к клемме J1-6 с подключением к массе на клемме J1-1. Аналоговый выход 1 является

однонаправленным сигналом и может устанавливаться к 0-5 В пост. тока, 0-10 В пост. тока, 0-20 мA или 4-20 мA.

Конфигурирование режима тока или напряжения производится при помощи перемычки JP2, см. рис. 6-6.

Рис. 6-6

Источник для аналогового выхода 1 выбирается параметром 1511 блока настройки выхода 1-го уровня. В дополнение, тип и

масштаб данного выхода устанавливаются параметрами 1510 и 1512 блока настройки выхода 1-го уровня.

6.5.2 Аналоговый выход 2

Аналоговый выход 2 соединяется к клемме J1-7 с подключением к массе на клемме J1-1. Аналоговый выход 2 является

двунаправленным сигналом и может устанавливаться к ±5 В пост. тока или ±10 В пост. тока. Конфигурирование аналогового

выхода 2 производится без использования перемычек.

Источник для аналогового выхода 2 выбирается параметром 1514 блока настройки выхода 1-го уровня. В дополнение, тип и

масштаб данного выхода устанавливаются параметрами 1513 и 1515 блока настройки выхода 1-го уровня.

J3

30

Релейный нормально разомкнутый

выходной сигнал 2

25

26

27

Релейный нормально замкнутый

выходной сигнал 1

Релейный контакт 1 КОМ

Релейный нормально разомкнутый

выходной сигнал 1

28

29

Релейный нормально замкнутый

выходной сигнал 2

Релейный контакт 2 КОМ

Load

Load

Load

Load

RE

+

-

В случае нагрузки от катушки

реле постоянного тока,

установите диод обратной

цепи на обмотке для

снижения передачи

электрических шумов.

Плата управления

Примечание: Релейные выходы имеют номинальные характеристики 10-30 В пост.

тока или 240 В перем. тока при 5A резистивн. (неиндуктивн.).

1

2

3

Режим

напряжения

1

2

3

Токовый

режим

Настройки перемычки

JP1 аналогового входа 2
