Управляющая проводка 6-1
IMN776UGRU
Глава 6
Управляющая проводка
В данном разделе, содержится основная информация об управляющей проводке VS1CTD. Примеры принципиальных схем приведены
в конце настоящего руководства.
6.1 Термостат двигателя
Двигатели переменного тока серии RPM оснащены термостатами в обмотках статора. Данные устройства задействуются в случае
перегрева двигателя. Термостаты имеют беспотенциальные контакты, обеспечивающие замкнутый контур при безопасной
температуре и размыкающие цепь при перегреве двигателя. Отдельные соединения предназначены для последовательного
подключения данных нагрузок в составе VS1CTD. Клеммы для соединения термостата двигателя в составе VS1CTD имеют обозначения
TH1 и TH2. Проводка термостата между двигателем и блоком управления должна прокладываться в канале отдельно от силовых
кабелей двигателя с целью предотвращения проблем из-за электрических шумов в системе.
ВНИМАНИЕ:
Проводка термостата двигателя должна прокладываться в отдельном от силовой цепи двигателя канале.
Невыполнение данного требования может стать причиной ненадежного функционирования и возможного
ухудшения защиты двигателя от перегрева.
6.2 Цифровые входные сигналы
Привод VS1CTD имеет 9 шт. цифровых входов для управления вентилятором башенного охлаждения. Соединения указанных
цифровых входных сигналов выполнены к клеммам J2-8 по J2-16. Клемма J2-8 предназначена для сигнала включения привода
и данное условие не может изменяться. Клемма J2-16 поставляется в качестве входа для внешнего отключения, см. следующий
раздел, изменение предназначения клеммы не рекомендуется. Назначение клемм J2-9 по J2-15 определяется выбранным режимом
функционирования привода. Параметр рабочего режима используется для простого выбора предварительного сконфигурированной
настройки привода, позволяя минимизировать объем программирования при вводе блока управления в действие. Возможные
варианты рабочих режимов описаны в настоящем руководстве ниже.
Цифровые входы поставляются в качестве “возбуждаемых низким уровнем сигнала”. Данное условие означает истинность входного
сигнала при соединении к клемме J3-24 (внутр. возвратн. 24 В пост. тока) или к массе пользовательского источника электропитания,
используемой для управления цифровыми входами. Наоборот, цифровые входы могут устанавливаться к значению “возбуждаемых
высоким уровнем сигнала”. Данное условие означает истинность входного сигнала при соединении к клемме J3-23 (внутр. +24 В пост.
тока) или к +24 В пост. тока пользовательского источника электропитания, используемой для управления цифровыми входами.
Перемычки JP5 и JP6 платы управления используются для настройки цифровых входов. В случае управления входами в качестве
“возбуждаемых низким уровнем сигнала” с использованием внутреннего источника электропитания VS1CTD, необходимость
изменения расположения перемычек отсутствует. Для установки цифровых входов к прочим методам управления, см. рис. 6-1,
содержащий данные о параметрах перемычек и соединений, требуемых для пользовательских входов и источника электропитания.

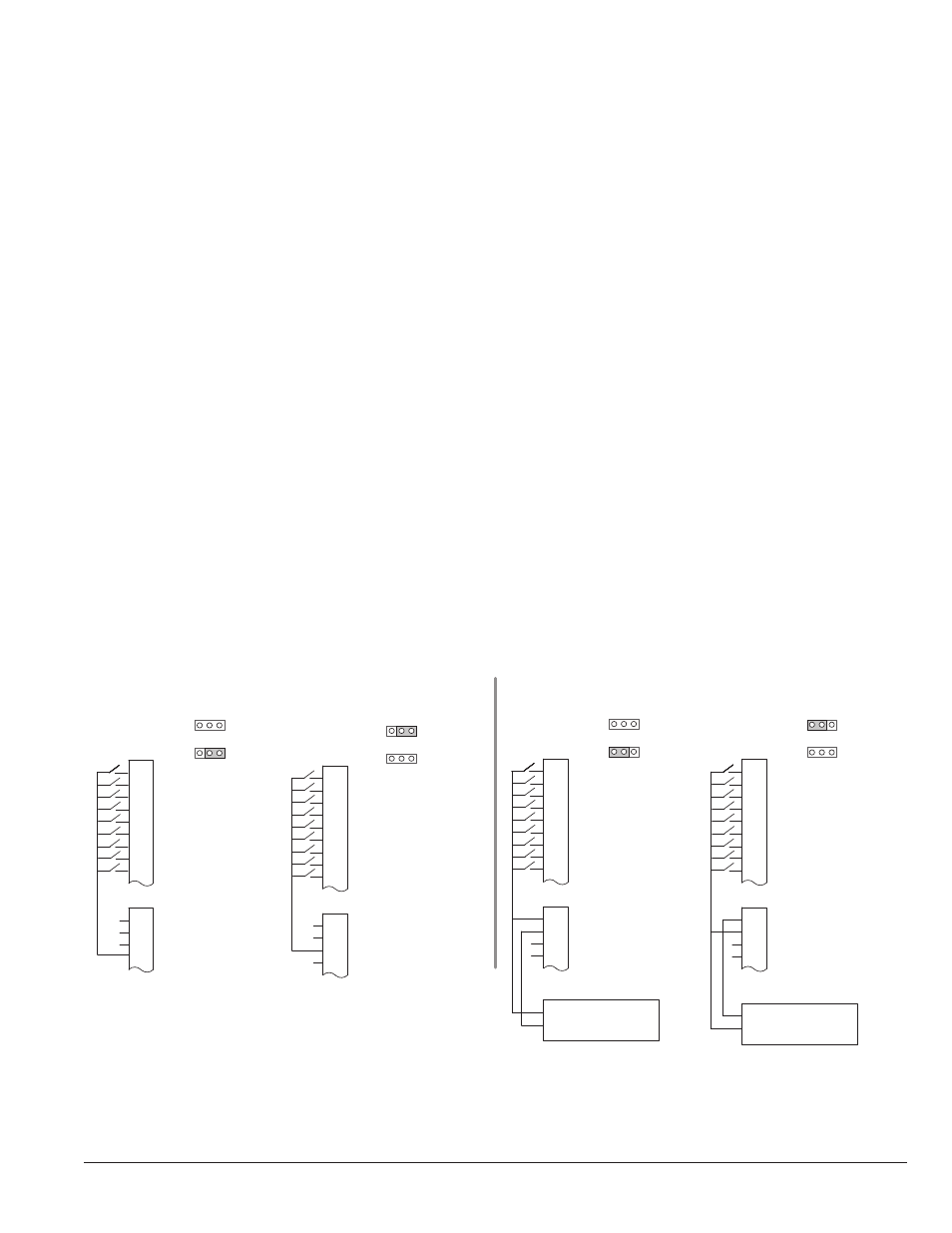

Рис. 6-1
Возбуждаемые высоким
уровнем сигнала соединения
Пользовательский
источник
электропитания + 24 В
Возбуждаемые низким
уровнем сигнала соединения
Включить
J2
Цифровой входной сигнал 1
Цифровой входной сигнал 2
Цифровой входной сигнал 3
Цифровой входной сигнал 4
Цифровой входной сигнал 5
Цифровой входной сигнал 6
Цифровой входной сигнал 7
Цифровой входной сигнал 8
Внешний пользовательский
возвратный сигнал
21
J3
Внешний пользовательский
сигнал +24 В
Внутренний сигнал +24 В
22
23
Внутренний возвратный
сигнал 24 В
24
Внутреннее электропитание 24 В пост. тока
Внешнее электропитание 24 В пост. тока
8
9
10
11
12
13
14
15
16
источник
Включить
J2
Цифровой входной сигнал 1
Цифровой входной сигнал 2
Цифровой входной сигнал 3
Цифровой входной сигнал 4
Цифровой входной сигнал 5
Цифровой входной сигнал 6
Цифровой входной сигнал 7
Цифровой входной сигнал 8
21
J3
22
23
24
Возбуждаемые высоким
уровнем сигнала соединения
Возбуждаемые низким
уровнем сигнала соединения
8
9
10
11
12
13
14
15
16
источник
JP6
JP5
ENP
EPN
INP
DFT
JP6
JP5
ENP
EPN
INP
DFT
Внешний пользовательский
возвратный сигнал
Внешний пользовательский
сигнал +24 В
Внутренний сигнал +24 В
Внутренний возвратный
сигнал 24 В
* Заводские настройки по умолчанию
Включить
J2
Цифровой входной сигнал 1
Цифровой входной сигнал 2
Цифровой входной сигнал 3
Цифровой входной сигнал 4
Цифровой входной сигнал 5
Цифровой входной сигнал 6
Цифровой входной сигнал 7
Цифровой входной сигнал 8
21
J3
22
23
24
8
9
10
11
12
13
14
15
16
Сигнал с
отрицательной
логикой
JP6
JP5
*ENP
*EPN
INP
DFT
Внешний пользовательский
возвратный сигнал
Внешний пользовательский
сигнал +24 В
Внутренний сигнал +24 В
Внутренний возвратный
сигнал 24 В
Включить
J2
Цифровой входной сигнал 1
Цифровой входной сигнал 2
Цифровой входной сигнал 3
Цифровой входной сигнал 4
Цифровой входной сигнал 5
Цифровой входной сигнал 6
Цифровой входной сигнал 7
Цифровой входной сигнал 8
21
J3
22
23
24
8
9
10
11
12
13
14
15
16
Сигнал с
отрицательной логикой
Пользовательский
источник
электропитания + 24 В
JP6
JP5
ENP
EPN
INP
DFT
Внешний пользовательский
возвратный сигнал
Внешний пользовательский
сигнал +24 В
Внутренний сигнал +24 В
Внутренний возвратный
сигнал 24 В
