6-2 Управляющая проводка IMN776UGRU
6.2.1 Внешнее отключение
В составе VS1CTD имеется вход, вызывающий ошибку привода в случае размыкания подсоединенной к данному входу
цепи. Назначением данного входа является прерывание работы привода в случае размыкания пользовательской цепи.
Типовым применением данного входа является соединение датчика вибрации. Вход предназначен для устройства с
беспотенциальными контактами. Электропитание не подается к внешнему устройству от VS1CTD и наоборот, не допускается
подвод электропитания от устройства к клеммам привода. При необходимости подачи электропитания к внешнему
устройству (например, 120 В перем. тока), компания по монтажу должна обеспечить таковую возможность с задействованием
другого источника.
Следует соединить беспотенциальные контакты внешнего устройства к клеммам J2-16 и J3-24 при сохранении заводской
конфигурации "возбуждаемого низким уровнем сигнала". Проводка для данного устройства прокладывается в отдельном от
кабелей двигателя канале для предотвращения проблем из-за электрических шумов в системе.
6.2.2 Включение привода
В целях генерации VS1CTD сигналов широкоимпульсной модуляции к двигателю, требуется замкнуть клемму задействования
привода. Данный вход должен быть замкнут перед подачей команды запуска. В дополнение, после останова двигателя, данный
вход должен быть замкнут для обеспечения возможности блоком управления токового нагрева двигателя (см. информацию
о токовом нагреве ниже). Размыкание данного входа инициирует немедленное прерывание сигнала широкоимпульсной
модуляции к двигателю. В случае вращения двигателя в момент размыкания входа, двигатель движется по инерции до
остановки. Действие данного входа отличается от функции входного сигнала внешнего отключения отсутствием генерации
ошибки при размыкании.
6.2.3 Прочие цифровые входные сигналы
Оставшиеся цифровые входы, возможно требуемые при эксплуатации VS1CTD, являются специальными для выбранного
режима работы и описаны ниже в настоящем руководстве.
6.3 Аналоговые входы
Два аналоговых входа имеются в стандартной комплектации VS1CTD для управления скоростью вращения вентилятора
башенного охлаждения, при необходимости.
6.3.1 Аналоговый вход 1
Аналоговый вход 1 может использоваться для одностороннего сигнала напряжения на клемме J1-2 относительно
массы аналогового сигнала на клемме J1-1. При необходимости управления скоростью вентилятора с использованием
потенциометра, опорный сигнал +10 В имеется на клемме J1-3. Рекомендуется использование потенциометра с
сопротивлением 5 - 10 кОм и мощностью мин. 0,5 Вт.
Для аналогового входа 1, необходимость в настройке перемычек отсутствует. В блоке настройки входа 1-го уровня, см.
параметр 1402 (источник команды) для выбора аналогового входа 1 в качестве опорного сигнала скорости и параметры
1403 по 1407 для регулировки масштабирования и фильтрации данного входа.

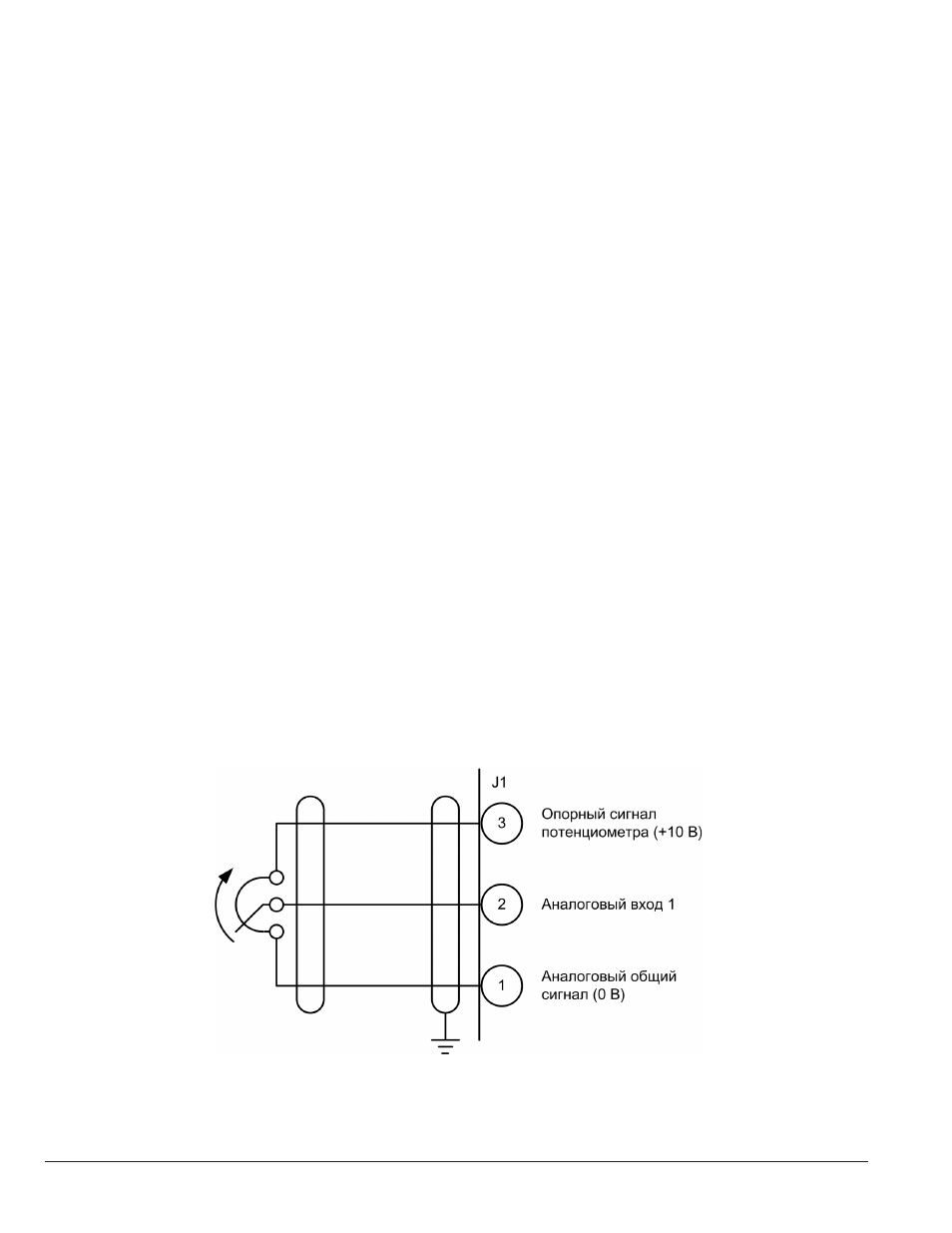

На рис. 6-2 показаны соединения потенциометра к аналоговому входу 1.
Рис. 6-2
