Страница 83
82
mmo2 010 -003 -018_a

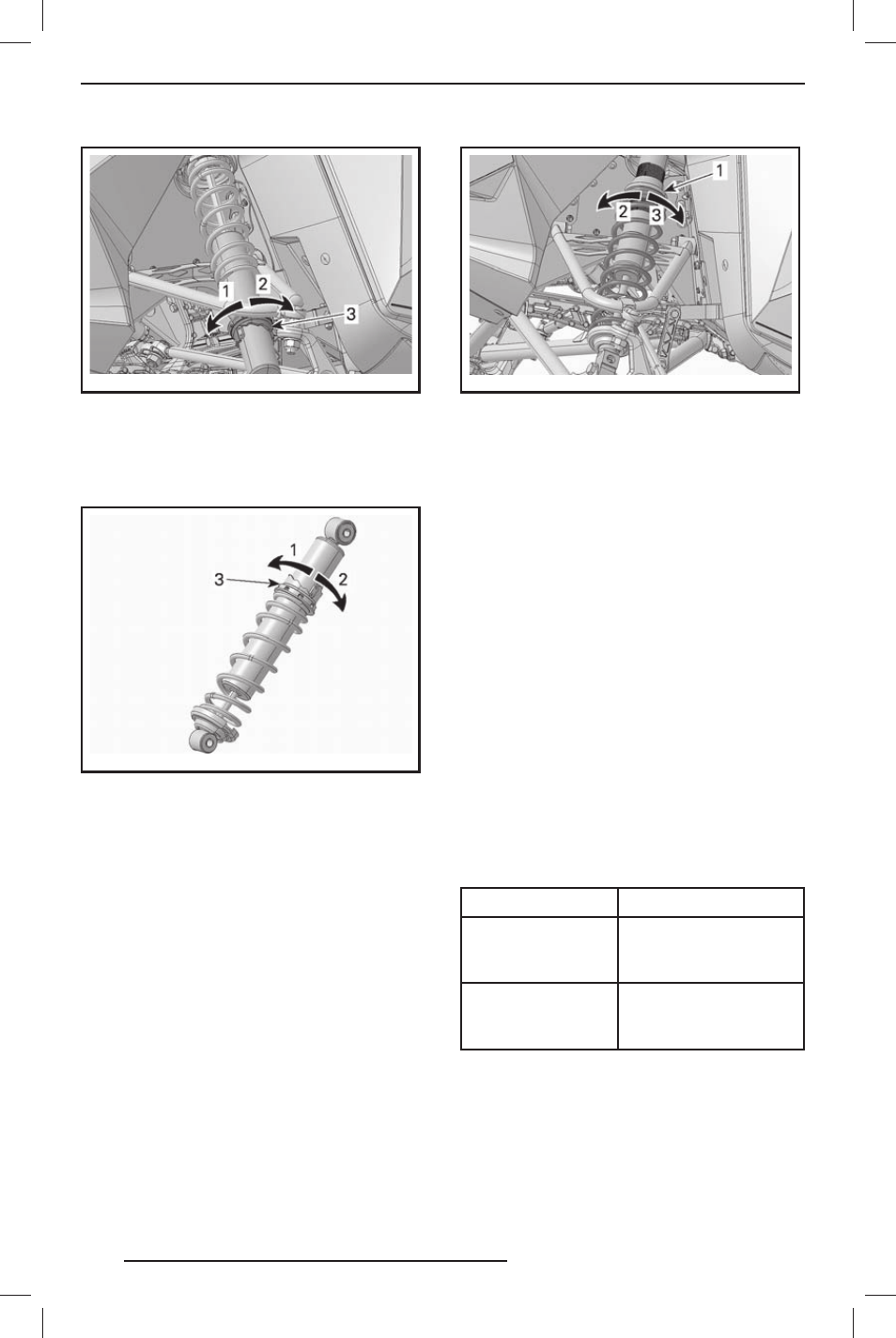

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР MOTION CONTROL
1. Увеличить предварительный натяг
2. Уменьшить предварительный натяг
3. Кулачок регулировки предварительного на-
тяжения пружины
mmo2 010 -003 -027_a
РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3. Кулачок регулировки предварительного на-
тяжения пружины
mmo2 010 -003 -019_a
ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕВО-
ГО ТИПА
1. Регулировочное кольцо предварительного
натяжения пружины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
Передний амортизатор
Демпфирование сжатия переднего
амортизатора
ПРИМЕЧАНИЕ: Демпфирование хода
сжатия на низкой и высокой скоростях
регулируется одновременно.
Демпфирование хода сжатия на малой
скорости определяет реакцию амортиза-
тора при малой скорости перемещения
подвески (медленные ходы сжатия, обыч-
но при езде на небольших скоростях).
Демпфирование хода сжатия на вы-
сокой скорости определяет реакцию
амортизатора при высокой скорости
перемещения подвески (быстрые ходы
сжатия, обычно при езде на высоких
скоростях).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение уси-
лия демпфирова-
ния хода сжатия
Более жёсткое демп-
фирование сжатия
Уменьшение уси-
лия демпфирова-
ния хода сжатия
Более мягкое демп-
фирование сжатия
Чтобы выполнить регулировку, повора-
чивайте по часовой стрелке для увели-
чения демпфирующей силы сжатия или
против часовой стрелки для уменьше-
ния демпфирующей силы сжатия.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
