121

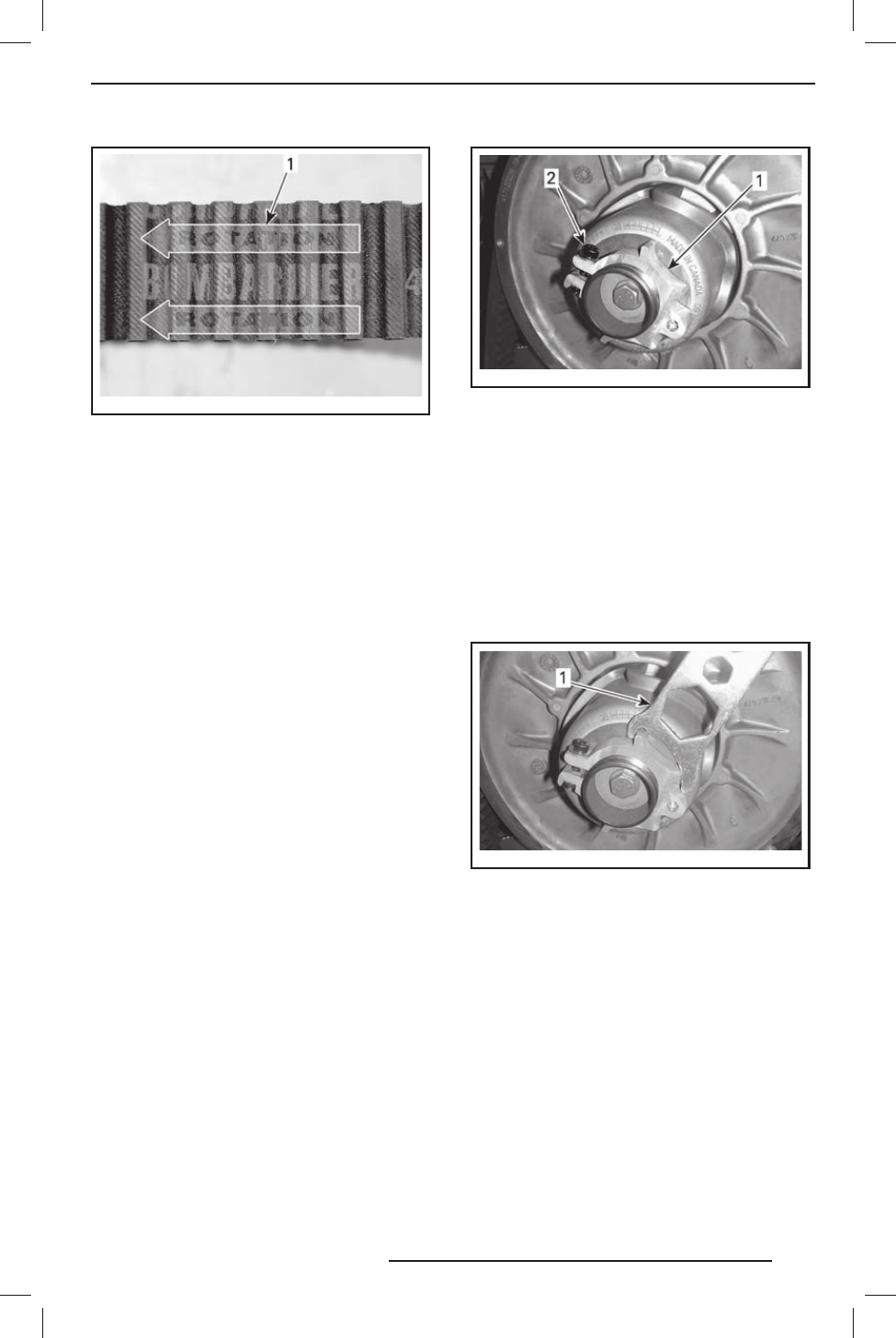

mmo2 008 -003 -045_a
1. Стрелки, указывающие направления рабочего
движения ремня
3. Выверните и снимите приспособле-
ние для разведений ведомого шкива.
4. Несколько раз проверните ведомый
шкив, чтобы ремень занял правиль-
ное положение между половинками.
5. Если установлен новый ремень, про-
изведите регулировку ремня по вы-
соте. См. «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ».
6. Установите защитный кожух, см. гла-
ву «СНЯТИЕ И УСТАНОВКА ЗАЩИТ-
НОГО КОЖУХА РЕМНЯ ВАРИАТОРА».
7. Закройте боковую панель, см. «КА-
ПОТ И БОКОВЫЕ ПАНЕЛИ».
Регулировка ремня
вариатора по высоте
После установки нового ремня вариа-
тора необходимо проверить его регу-
лировку по высоте.
Регулировка ремня вариатора по высо-
те осуществляется в следующей после-
довательности:
1. Снимите колпачок шнура безопас-
ности с контактного устройства вы-
ключателя двигателя.
2. Откройте левую боковую панель, см.
главу «КАПОТ И БОКОВЫЕ ПАНЕЛИ».
3. Снимите защитный кожух, как описа-
но в разделе «СНЯТИЕ ЗАЩИТНОГО
КОЖУХА РЕМНЯ ВАРИАТОРА».
4. Отпустите фиксирующий винт.
mmo2 011 -003 -010_a
АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт
5. Используя специальное приспосо-
бление для регулировки подвески,
входящее в комплект возимого ин-
струмента, поворачивайте регулиро-
вочную муфту на четверть оборота
за раз, после чего проворачивайте
ведомый шкив, чтобы ремень занял
правильное положение между его
фланцами.
mmo2 011 -003 -011_a
АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта
имеет левую резьбу.
РЕМЕНЬ, НЕ ИМЕЮЩИЙ ВНЕШНЕЙ
ЗУБЧАТОЙ ПОВЕРХНОСТИ/МОДЕЛИ
550
Повторяйте шаг 5, пока ремень вариа-
тора не окажется вровень с краем ве-
домого шкива.
СИСТЕМА ПРИВОДА
