77
Ниже приведены основные положения
по тонкой настройке подвески. Для вы-
полнения настроек используйте при-
способления из комплекта возимого
инструмента.
Настройка задней
подвески

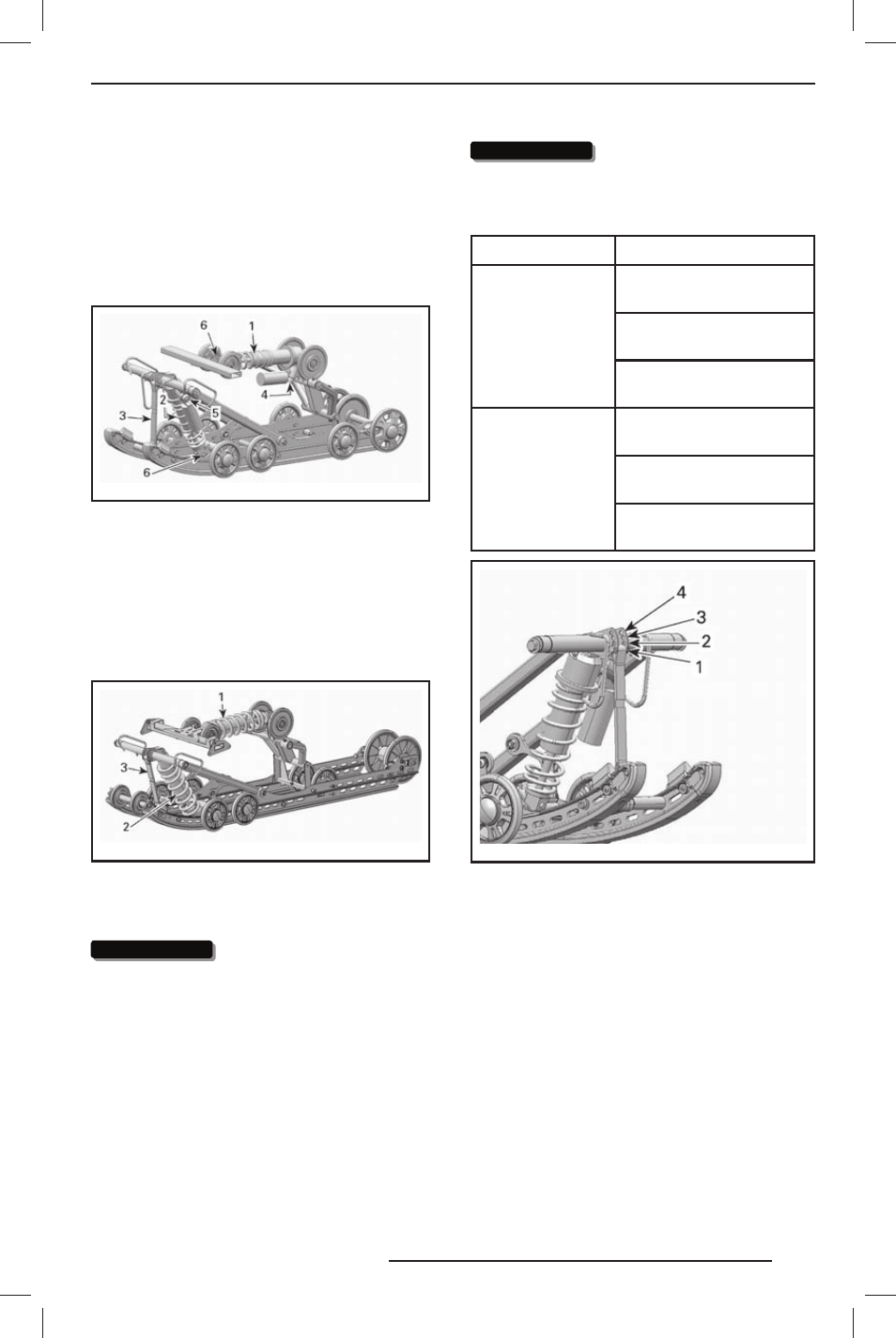

fmo2013-001-012_a
ТИПОВОЙ ВАРИАНТ — PPS — РЕГУЛИРУЕМЫЕ
КОМПОНЕНТЫ
1. Задняя пружина
2. Центральная пружина
3. Ленточный ограничитель
4. Задний амортизатор — усилие демпфирования
5. Центральный амортизатор — усилие демп-
фирования
6. Регулировка усилия демпфирования хода
отбоя
fmo2013-001-014_a
PPS3900 — РЕГУЛИРУЕМЫЕ КОМПОНЕНТЫ
1. Задняя пружина
2. Центральная пружина
3. Ленточный ограничитель
ВНИМАНИЕ ВНИМАНИЕ Всякий раз после ре-
гулировки задней подвески прове-
ряйте и, при необходимости, регу-
лируйте натяжение гусеницы.
Ленточный ограничитель
Изменение длины ленточного ограни-
чителя позволяет изменять вес, прихо-
дящийся на центральную пружину при
ускорении снегохода, и ограничивать
подъём передней подвески снегохода.
Длина ленточного ограничителя также
оказывает влияние на длину хода цен-
тральной пружины.
ВНИМАНИЕ ВНИМАНИЕ После изменения дли-
ны ленточного ограничителя, необ-
ходимо проверить натяжение гусе-
ницы.
ДЕЙСТВИЕ РЕЗУЛЬТАТ
Увеличение дли-
ны ленточного
ограничителя
Уменьшение давления
лыж при ускорении
Увеличение хода цен-
тральной пружины
Улучшение демпфиро-
вания неровностей
Уменьшение
длины ленточно-
го ограничителя
Увеличение давления
лыж при ускорении
Уменьшение хода цен-
тральной пружины
Ухудшение демпфиро-
вания неровностей
fmo2013-002-011_c
ТИПОВОЙ ВАРИАНТ
1. Положение 1 (наибольшая длина)
2. Положение 2
3. Положение 3
4. Положение 4
ПРИМЕЧАНИЕ: Уменьшение длины лен-
точного ограничителя может снизить
уровень комфорта. Всегда устанавли-
вайте болт ленточного ограничителя
как можно ближе к нижнему валу.
При движении по глубокому снегу или
при преодолении подъёма может воз-
никнуть необходимость в регулиров-
ке ленточного ограничителя, а также
в перемене позы водителя с целью
корректировки угла касания гусеницы
с опорной поверхностью. Водитель,
имеющий достаточные знания и опыт,
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
