ПРИМЕЧАНИЕ: Заворачивайте регули-
ровочный винт, пока рука не встретит
ощутимое сопротивление.

7. Зафиксируйте регулировочный винт

натяжения цепи и затяните контргай-
ку указанным моментом.

ПРОВЕРЬТЕ МОМЕНТ ЗАТЯЖКИ

КОНТРГАЙКИ

(36 ± 3) Н•м

8. Установите глушитель.

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень
не должен иметь трещин, потёртостей,
признаков ненормального износа (не-
равномерный или односторонний износ,
отсутствие внутренних зубцов, разрывы
нитей армирующего корда и т. д.). Воз-
можные причины ненормального износа:
неправильная установка шкивов вариа-
тора, трогание снегохода при излишне
высоких оборотах двигателя, когда гу-
сеничная лента приморожена, начало
движения до прогрева двигателя, на-
личие задиров или загрязнение рабочих
поверхностей шкивов, попадание масла
на ремень или остаточные деформации
запасного ремня. Обратитесь к автори-
зованному дилеру Lynx.

Замена ремня вариатора

Снятие ремня вариатора

1. Снимите ключ DESS с контактного

устройства.

2. Откройте левую боковую панель, см.

главу «КАПОТ И БОКОВЫЕ ПАНЕЛИ».

3. Снимите защитный кожух, как описа-

но в разделе «СНЯТИЕ ЗАЩИТНОГО
КОЖУХА РЕМНЯ ВАРИАТОРА».

4. Чтобы развести фланцы ведомого

шкива, вставьте специальное при-
способление, входящее в комплект
возимого инструмента, в резьбовое
отверстие регулировочной муфты
(см. рисунок).

mmo2 012 -005 -980

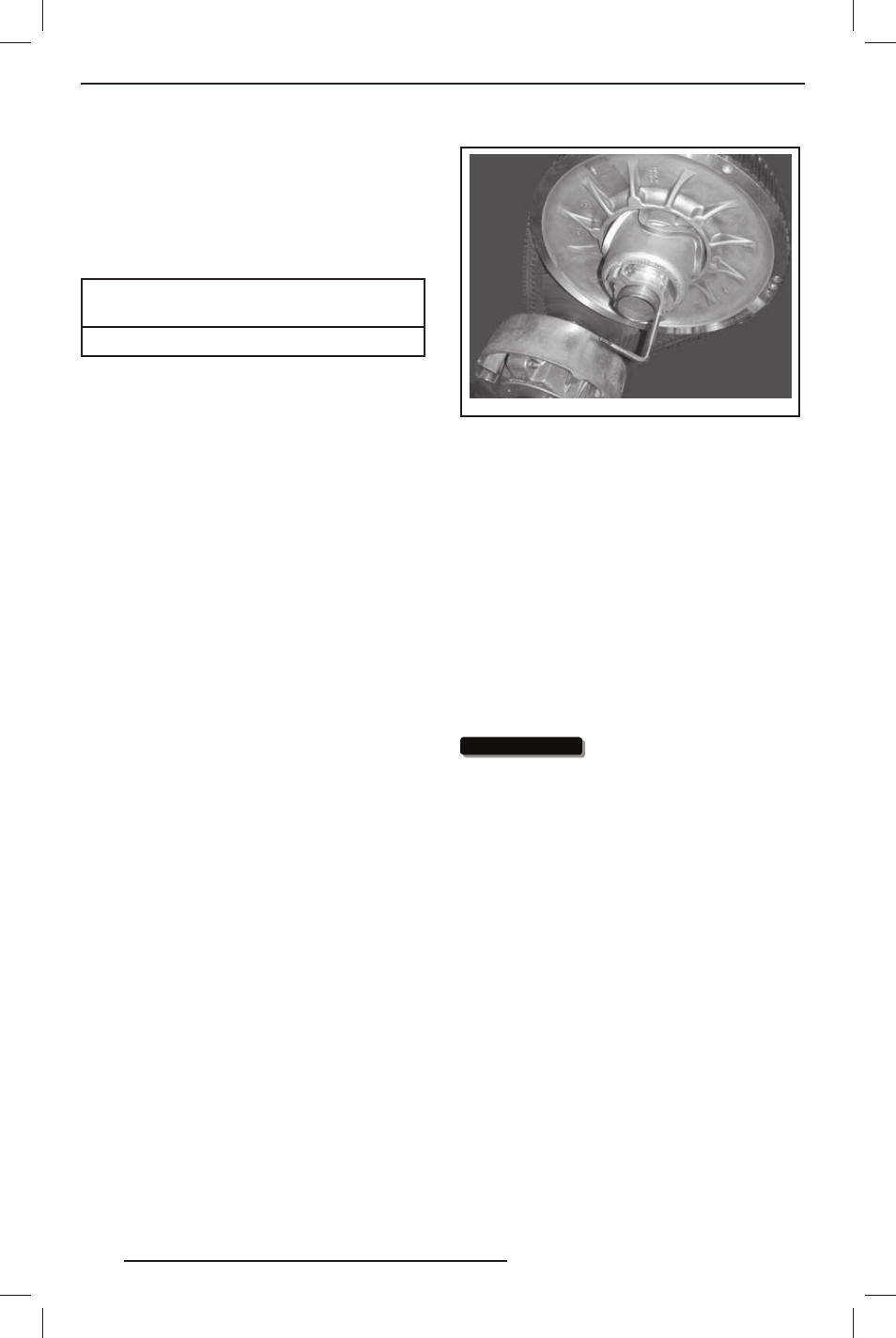

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ

5. Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

6. Перетащив ремень через верхний

край, снимите его сначала с ведомо-
го, а затем ведущего шкивов.

Установка ремня вариатора

1. При необходимости разведите флан-

цы ведомого шкива, см. «СНЯТИЕ
РЕМНЯ ВАРИАТОРА».

2. Наденьте ремень сначала на веду-

щий, а затем на ведомый шкивы ва-
риатора.

ВНИМАНИЕ

Во избежание разры-

ва или повреждения корда ремня
запрещается применять усилие или
какие-либо рычаги для установки
ремня на место.

ПРИМЕЧАНИЕ: Максимальный срок
службы ремня достигается, если ре-
мень установлен таким образом, что
стрелки, нанесённые на нем, совпада-
ют с направлением его рабочего дви-
жения.

СИСТЕМА ПРИВОДА
