Страница 60: Капот, Боковые панели
59

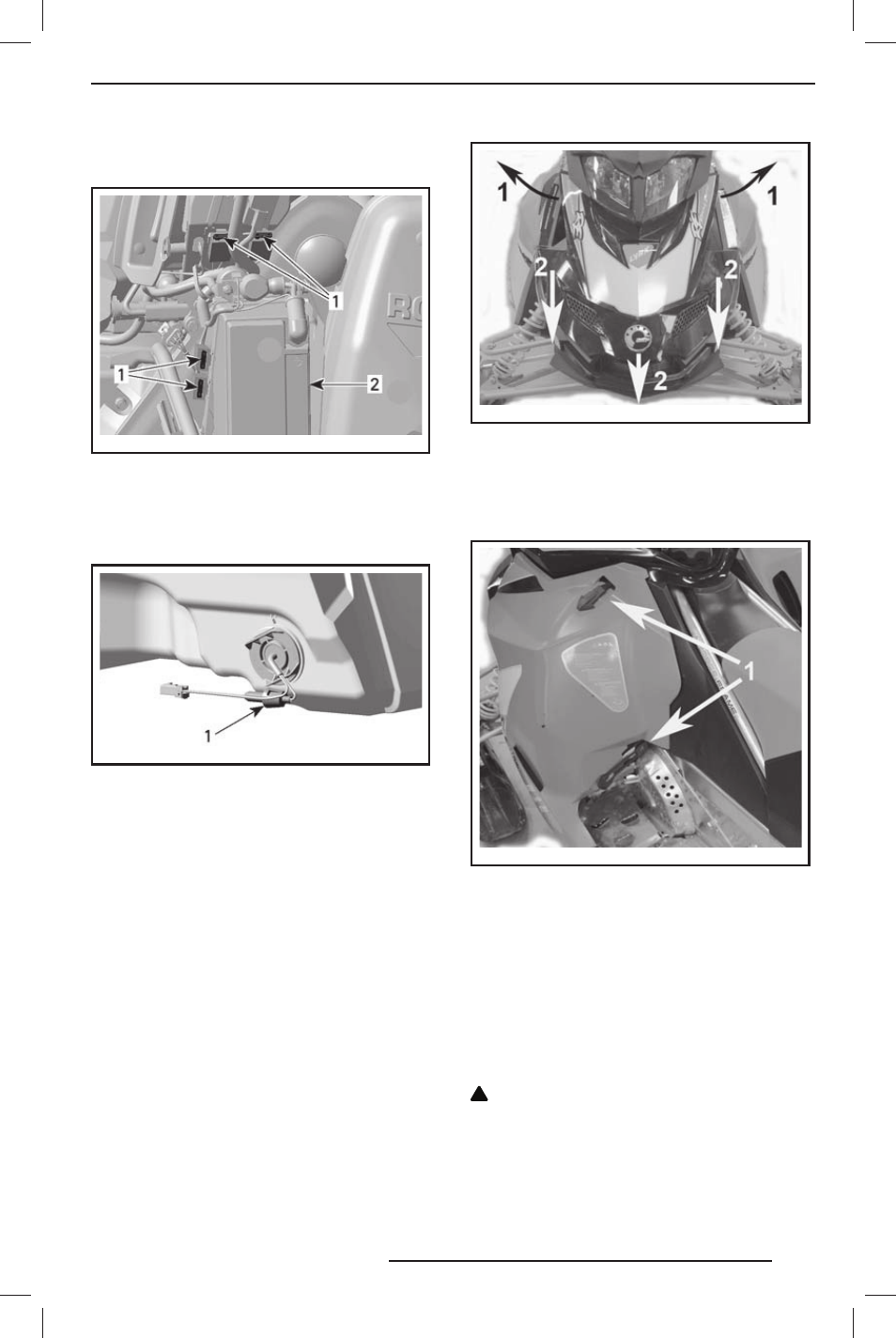

МОДЕЛИ, ОБОРУДОВАННЫЕ ЭЛЕК-
ТРИЧЕСКИМ СТАРТЕРОМ
mmo2 008 -003 -033_a
ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Расположение предохранителя
2. Аккумуляторная батарея
Электрический датчик уровня
топлива
mmo2 007 -009 -016_b
ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя
20) Капот и боковые панели
Капот
Для открывания капота следует освобо-
дить фиксаторы и сдвинуть капот в на-
правлении передней части снегохода.
fmo2012-009-001
Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд
Боковые панели
Для открывания боковой панели рас-
тяните и отстегните защёлки.
fmo2012-009-002
ТИПОВОЙ ВАРИАНТ
1. Защёлки
21) Держатель запасного
ремня вариатора
Запасной ремень вариатора следует
хранить в специальном держателе.
ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.
!
ОСТОРОЖНО Во избежание по-
вреждения ремня вариатора, закре-
плённого в держателе, убедитесь в
отсутствии его контакта с выпуск-
ной трубой.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
