127
щаться. Длительность работы гусеницы
в таком режиме не должна превышать
20-ти секунд.

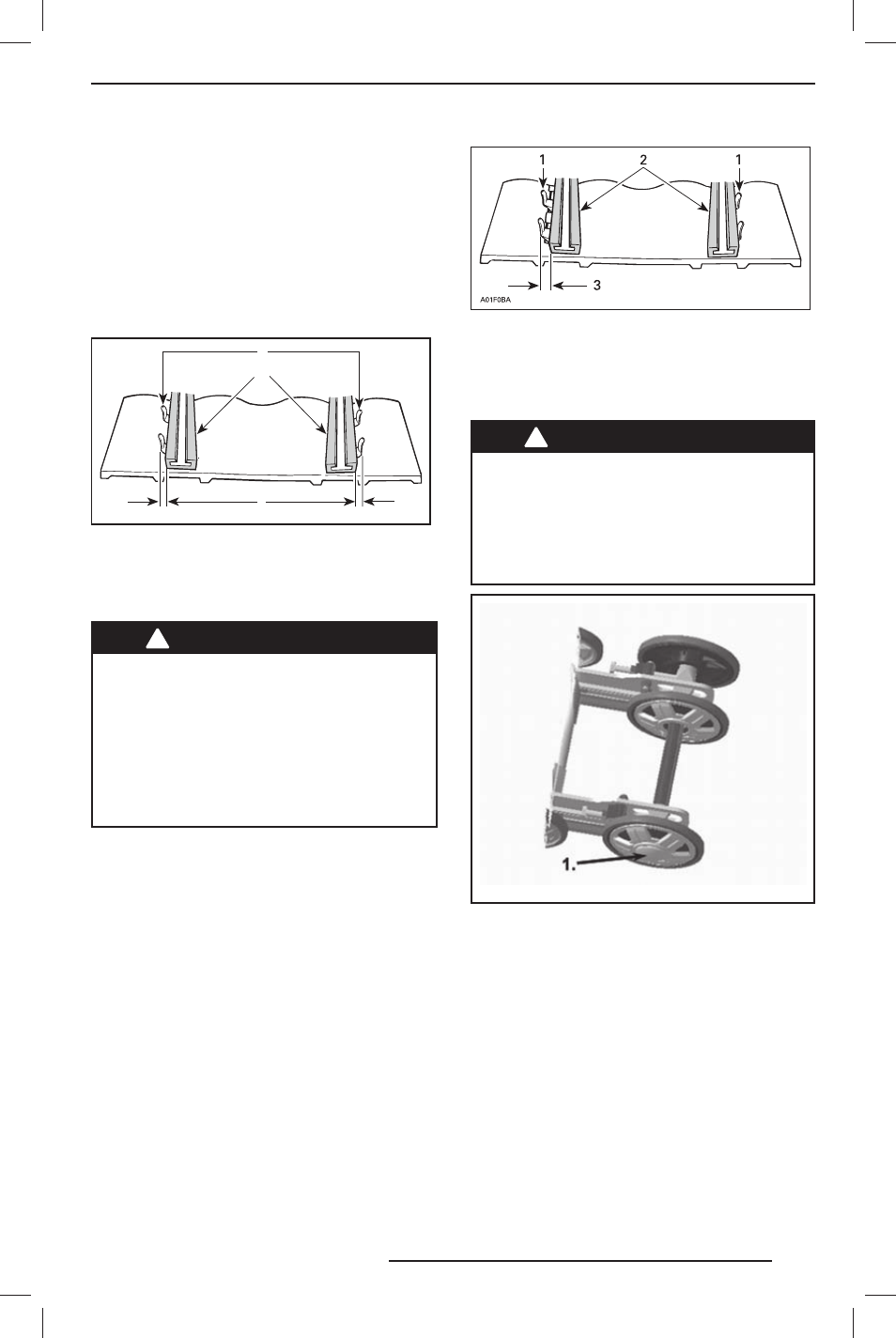

Проверьте симметричность положе-
ния гусеничной ленты относительно
накладок полозьев: расстояние между
полозьями и направляющими гребнями
гусеничной ленты должно быть одина-
ковым с обеих сторон.
A01F05 A
1
2
3
1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон
Центровка гусеницы
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства. Для выполнения регу-
лировки выберите безопасное ме-
сто вдали от снегоходных трасс.
– Снимите колпачок шнура безопас-
ности (к люч DESS ) с контактного
устройства.
– Ослабьте болты крепления задних на-
правляющих катков.
– Подтяните регулировочный болт на
той стороне движителя, где расстоя-
ние между направляющими гребнями
и опорным полозом наибольшее.
СИСТЕМА ПРИВОДА
1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой
стороне
Затянуть болты крепления.
!
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что крепёжные болты
направляющих катков надёжно
затянуты, чтобы избежать само-
произ вольного демонта жа на-
правляющего катка и последую-
щего заклинивания гусеницы.
fmo2012-009-016_a
ТИПОВОЙ ВАРИАНТ
1. Затянуть моментом 48 Н•м
Снова пустите двигатель и на малой
скорости движения гусеничной ленты
проверьте симметричность её положе-
ния относительно опорных полозьев.
Опустите снегоход на опорную поверх-
ность.
Установите на место колпачки задних
катков (если имеются).
