119
дачи. Уровень масла должен доходить
до нижнего края отверстия.

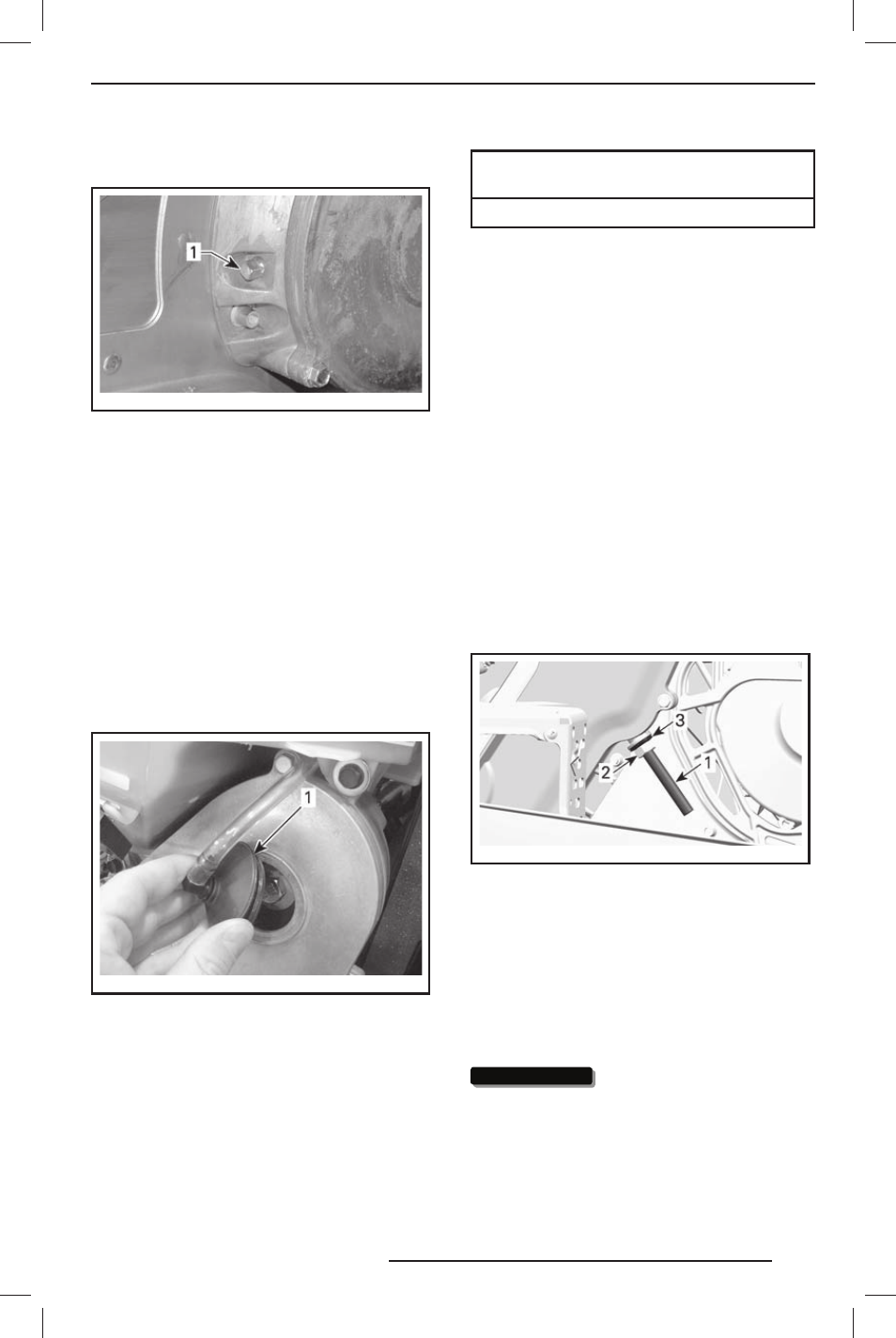

mmr200 8-047-0 02_ a
1. Магнитная пробка контрольного отверстия
ПРИМЕЧАНИЕ: Наличие металличе-
ских частиц на поверхности магнит-
ной пробки не является признаком
неисправности. При о бнару жении
крупных металлических частиц сними-
те крышку картера цепной передачи
и осмотрите её компоненты.
Долив масла в картер цепной
передачи
Снимите магнитную пробку контроль-
ного отверстия.
Снимите крышку заливной горловины
картера цепной передачи.
mmo2 009 -003 -009_a
1. Крышка заливной горловины
Доливайте масло в картер цепной пере-
дачи через заливное отверстие, пока
масло не начнёт вытекать через кон-
трольное отверстие.
Установите пробку контрольного от-
верстия на место и затяните её указан-
ным моментом.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ
КОНТРОЛЬНОГО ОТВЕРСТИЯ
(6 ± 1) Н•м
Установите на место пробку отверстия
для заливки масла.
Натяжение приводной цепи
Обратитесь к авторизованному дилеру
Lynx.
Приводная цепь
Доступ к картеру цепной
передачи
Откройте правую боковую панель, см.
раздел «ОРГАНЫ УПРАВЛЕНИЯ/ПРИ-
БОРЫ/ОБОРУДОВАНИЕ».
Регулировка натяжения цепи
1. Снимите глушитель, см. «СИСТЕМА
ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ»
в текущем разделе.
2. Отверните контргайку натяжителя на
несколько оборотов.
mmr200 9-085-0 02_a
1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба
3. Отверните регулировочный винт на-
тяжителя на несколько оборотов.
4. Отведите уплотнительную шайбу
назад.
5. При необходимости очистите резь-
бовую часть регулировочного винта.
ВНИМАНИЕ ВНИМАНИЕ Чтобы обеспечить воз-
можность точной регулировки, резь-
бовая часть регулировочного винта
натяжителя должна быть чистой.
6. Затяните регулировочный винт на-
тяжителя от руки.
СИСТЕМА ПРИВОДА
