131
ЭЛЕКТРООБОРУДОВАНИЕ

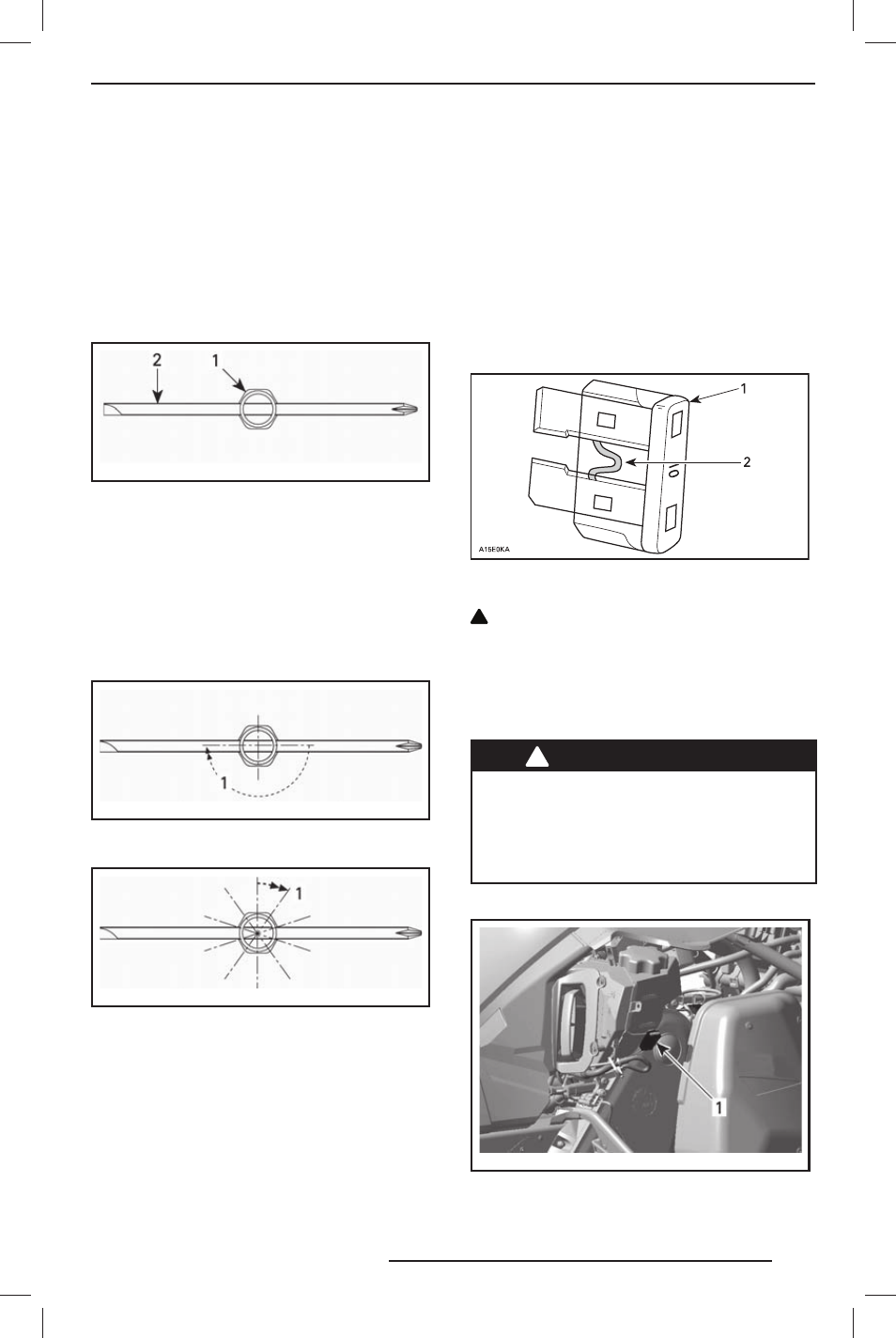

Затяните свечи, используя ключ из
возимого комплекта инструментов
или динамометрический ключ и соот-
ветствующую головку.
С использованием ключа из комплек-
та возимого инструмента
Используйте ключ 16 мм и стержень
отвёртки из комплекта возимого ин-
струмента.
mmo2 008 -008 -008_a
ВИД СВЕРХУ
1. Ключ «на 16»
2. Стержень отвёртки
Затяните свечи зажигания в соответ-
ствии с указаниями, приведёнными на
следующих рисунках.
ПРИМЕЧАНИЕ: Убедитесь, что свеча и
уплотнительное кольцо правильно уста-
новлены на головку цилиндра.
mmo2 008 -008 -006_a
НОВАЯ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/2 оборота
mmo2 008 -008 -007_a
БЫВШАЯ В УПОТРЕБЛЕНИИ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/10 оборота
С использованием динамометрическо-
го ключа
Затяните свечи зажигания моментом
27,5 Н•м.
Снятие/проверка
предохранителей
Система электрооборудования защи-
щена предохранителями. Держатели
предохранителей располагаются в мо-
торном отсеке.
Проверьте и, при необходимости, за-
мените предохранитель.
Извлеките предохранитель из держате-
ля. Проверьте, не оплавлена ли его нить.
1. Предохранитель
2. Проверьте, не оплавилась ли нить
!
ОСТОРОЖНО Запрещается ис-
пользовать предохранитель с более
высоким номиналом во избежание
повреждения электрических ком-
понентов и /или возможного воз-
горания.
!
ПРЕДОСТЕРЕЖЕНИЕ
В случае перегорания предохрани-
теля, прежде чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.
E-TEC с ручным стартером
mmo2 008 -008 -028_a
ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. 5 A главный предохранитель
