132

E-TEC электрическим стартером

mmo2 007 -009 -017_a

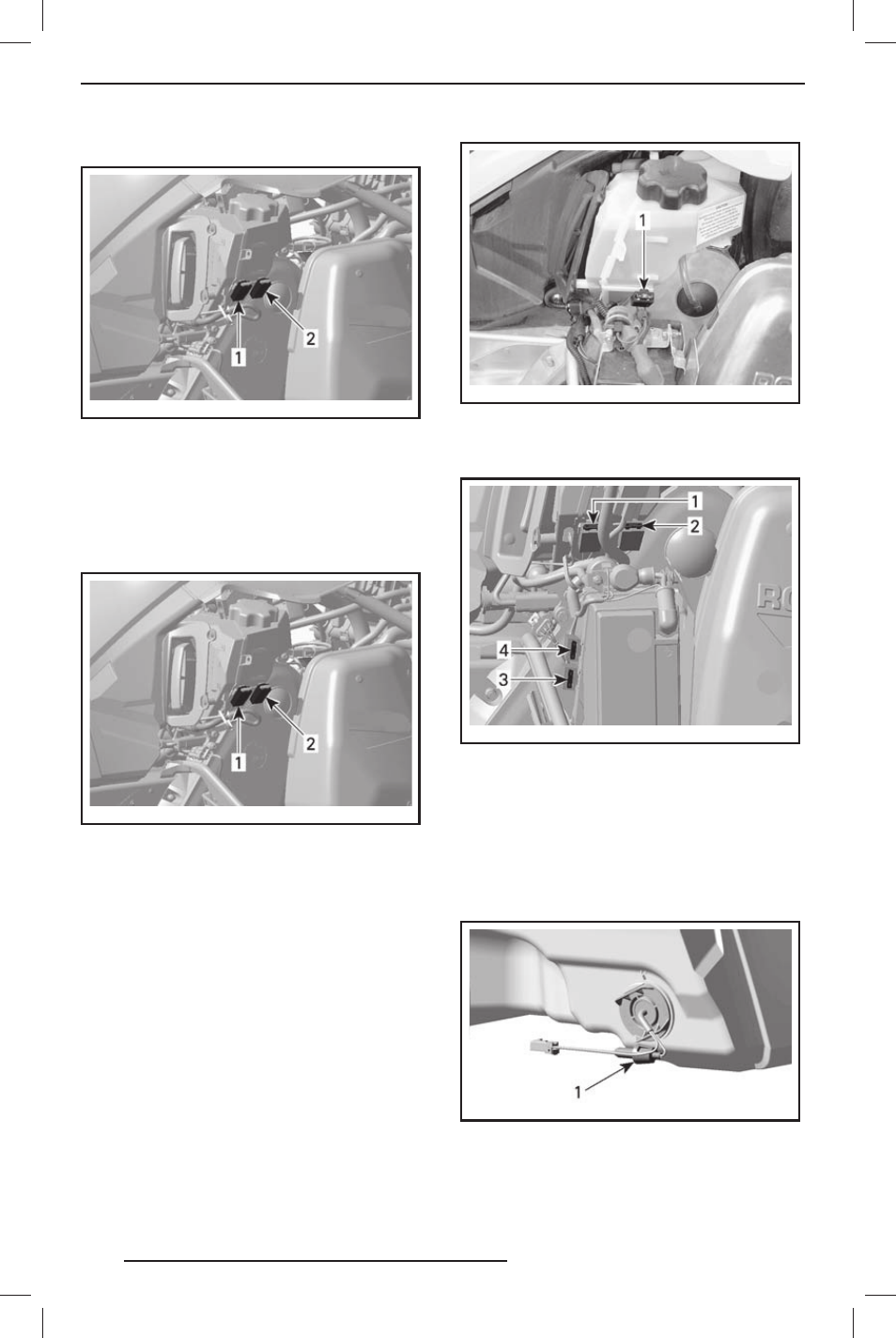

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕКА
1. Предохранитель системы заряда (30 А)
2. Предохранитель STАRT/RER (5 А)

Двигатели 550

МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ ЭЛЕК-
ТРИЧЕСКИМ СТАРТЕРОМ

mmo2 007 -009 -017_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАН-

ЖЕВЫЙ провод)

2. 15 A предохранитель доп. оборудования

(КРАСНЫЙ/ЖЁЛТЫЙ провод)

Главный предохранитель (30 А) рас-
полагается на масляном резервуаре.

mmo2 010 -004 -011_b

1. Главный предохранитель (30 А)

МОДЕЛИ, ОБОРУДОВАННЫЕ ЭЛЕК-
ТРИЧЕСКИМ СТАРТЕРОМ

mmo2 008 -003 -033_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАН-

ЖЕВЫЙ провод)

2. 15 A предохранитель доп. оборудования

(КРАСНЫЙ/ЖЁЛТЫЙ провод)

3. 30 A система заряда
4. 5 A ECM (блок управления двигателем)

Электрический датчик уровня
топлива

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. 0,25 A предохранитель

ЭЛЕКТРООБОРУДОВАНИЕ
