60

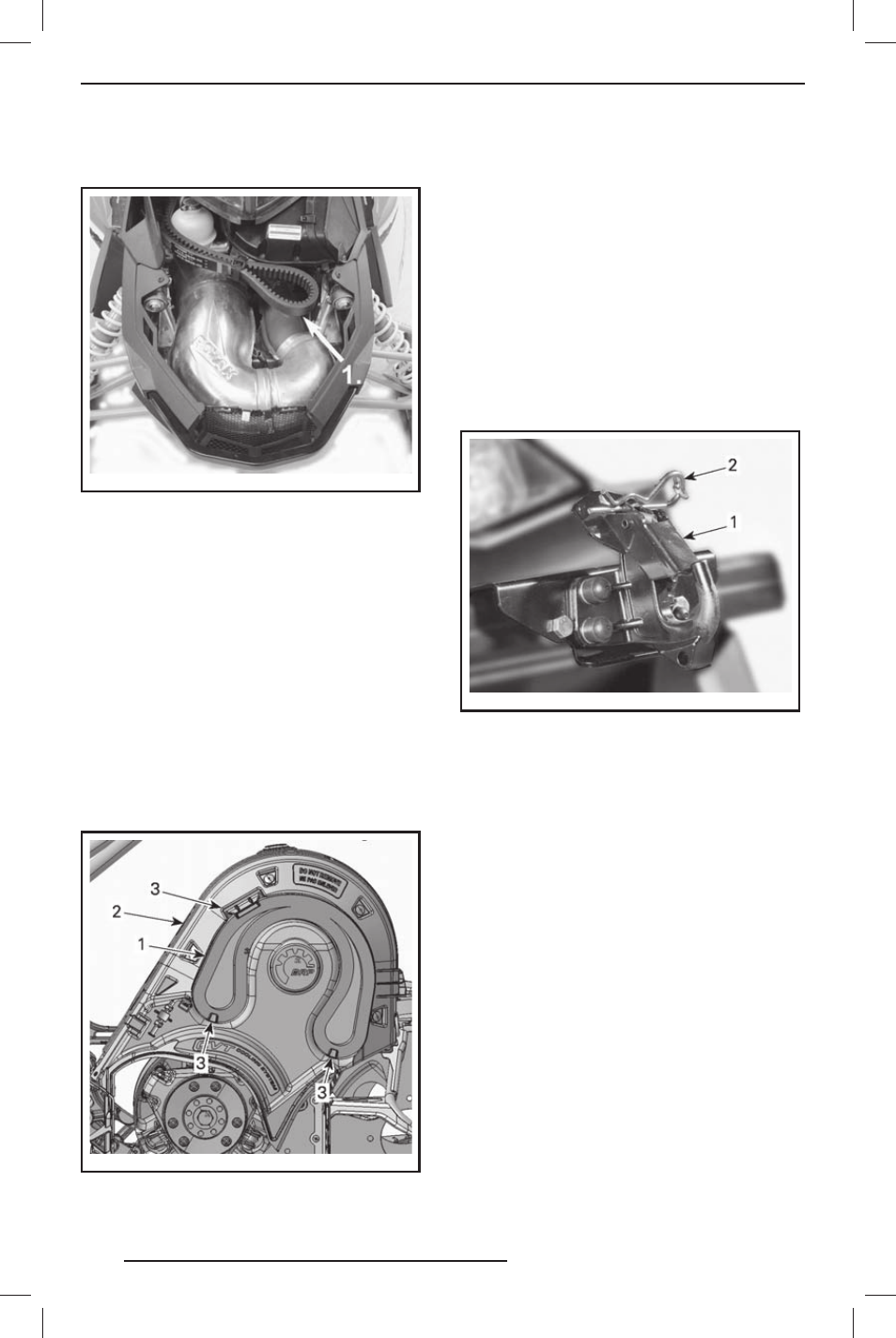

Все модели, кроме BoonDocker и Rave
800 E-TEC
fmo2012-009-006
ВЕРНАЯ УСТАНОВКА
1. Убедитесь в отсутствии контакта с выпускной
трубой
BoonDocker и Rave 800 E-TEC
Запасной ремень вариатора может хра-
ниться в держателе, расположенном на
защитном кожухе ремня вариатора.
ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.
Расположите запасной ремень вариа-
тора в посадочном месте защитного
кожуха ремня вариатора.
Закрепите его на месте, введя в заце-
пление с удерживающими фиксаторами.
mmo2 012 -005 -907_a
1. Запасной ремень вариатора.
2. Защитный кожух ремня вариатора
3. Удерживающие фиксаторы
22) Электрическая розетка
(12 В)
Только модели Xtrim (кроме
BoonDocker)
Электрическая розетка предназначена
для подключения электроприборов, на-
пряжение питания которых составляет
12 В. Напряжение подаётся только при
работающем двигателе.
23) Сцепное устройство
(J-типа)
Доп. оборудование
fmo2013-001-017_a
1. Предохранительная защёлка
2. Проволочный фиксатор
Присоединение к сцепному
устройству
1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла бук-
сируемого оборудования над крюком
сцепного устройства.
3. Нажмите на дышло, отклонив предо-
хранительную защёлку.
4. Закрепите предохранительную за-
щёлку, установив проволочный фик-
сатор.
Отсоединение от сцепного
устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную за-
щёлку вперёд, чтобы снять дышло с
крюка.
3. Отсоедините буксируемое оборудо-
вание.
4. Установите проволочный фиксатор
на место.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
