123
что вызовет изменение динамических
и других эксплуатационных характери-
стик снегохода.
Конструкция ведущего шкива позво-
ляет согласовать работу вариатора с
характеристиками двигателя, чтобы он
мог развивать максимальную мощность
в широком диапазоне скоростей.
Регулировочными винтами необходи-
мо добиться того, чтобы фактические
максимальные обороты двигателя со-
ответствовали оборотам максимальной
мощности двигателя.
ДВИГАТЕЛЬ
ЧАСТОТА ВРАЩЕНИЯ
КОЛЕНЧАТОГО ВАЛА,
ПРИ КОТОРОЙ РАЗВИ-
ВАЕТСЯ МАКС. МОЩ-
НОСТЬ, об/мин
550 SK 6800 ± 100
600 HO E-TEC 8100 ± 100
800 R E-TEC 7900 ± 100
ПРИМЕЧАНИЕ: Для измерения частоты
вращения коленчатого вала пользуй-
тесь цифровым тахометром высокого
класса точности.
ПРИМЕЧАНИЕ: Описываемая ниже ре-
гулировка влияет на работу двигателя
только на высокой частоте вращения
коленчатого вала.
Имеется шесть положений, обозначен-
ных цифрами от 1 до 6.
Регулировочные болты могут занимать
одно из 6 различных положений, кото-
рые определяются цифрами, нанесён-
ными на их головках.
Текущая настройка определяется циф-
рой на головке болта, совпадающей с
меткой на шкиве.

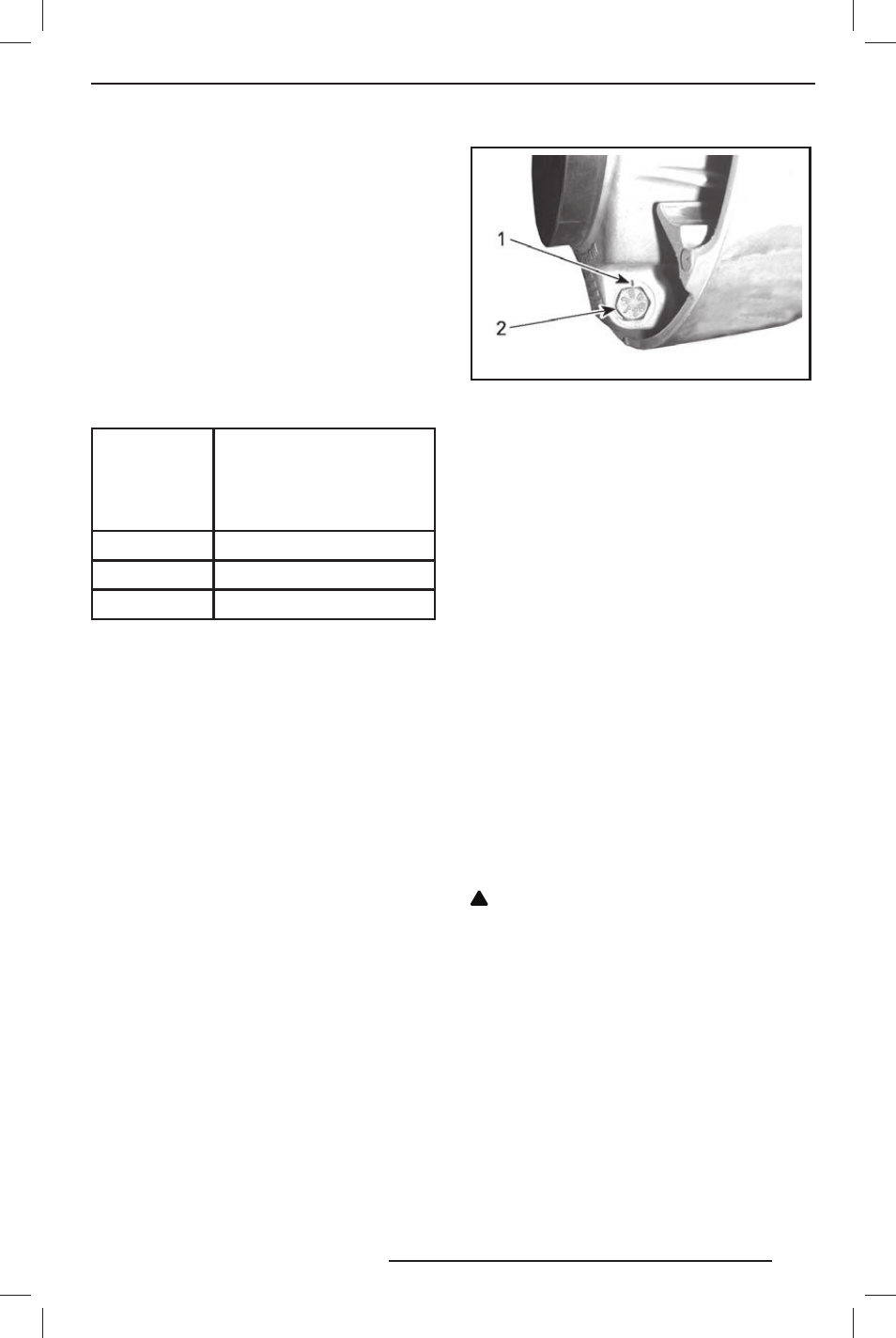

mmo2 011 -002 -101_a
НАСТРОЙКА ШКИВА
1. Метка
2. Цифра
Изменение регулировки в соседнее по-
ложение приводит к изменению макси-
мальной частоты вращения примерно
на 200 об/мин.
Чем больше номер позиции регулиро-
вочного винта, тем более высокие обо-
роты развивает двигатель, и наоборот.
Пример:
Регулировочный болт повернут из положе-
ния «4» в положение «6» — максимальная
частота вращения коленчатого вала двига-
теля увеличится на 400 об/мин.
Регулировка
Ослабьте контргайку, чтобы частич-
но вытянуть регулировочный болт из
крышки и переставить его в требуе-
мое положение. Не отворачивайте кон-
тргайку полностью. После регулировки
затяните контргайку крутящим момен-
том 10 Н•м.
!
ОСТОРОЖНО Запрещается пол-
ностью вынимать калибровочный
б о л т в о и з б е ж а н и е в ы п а д е н и я
внутренних шайб. Все три регули-
ровочных болта ведущего шкива
должны быть установлены в оди-
наковое положение.
СИСТЕМА ПРИВОДА
