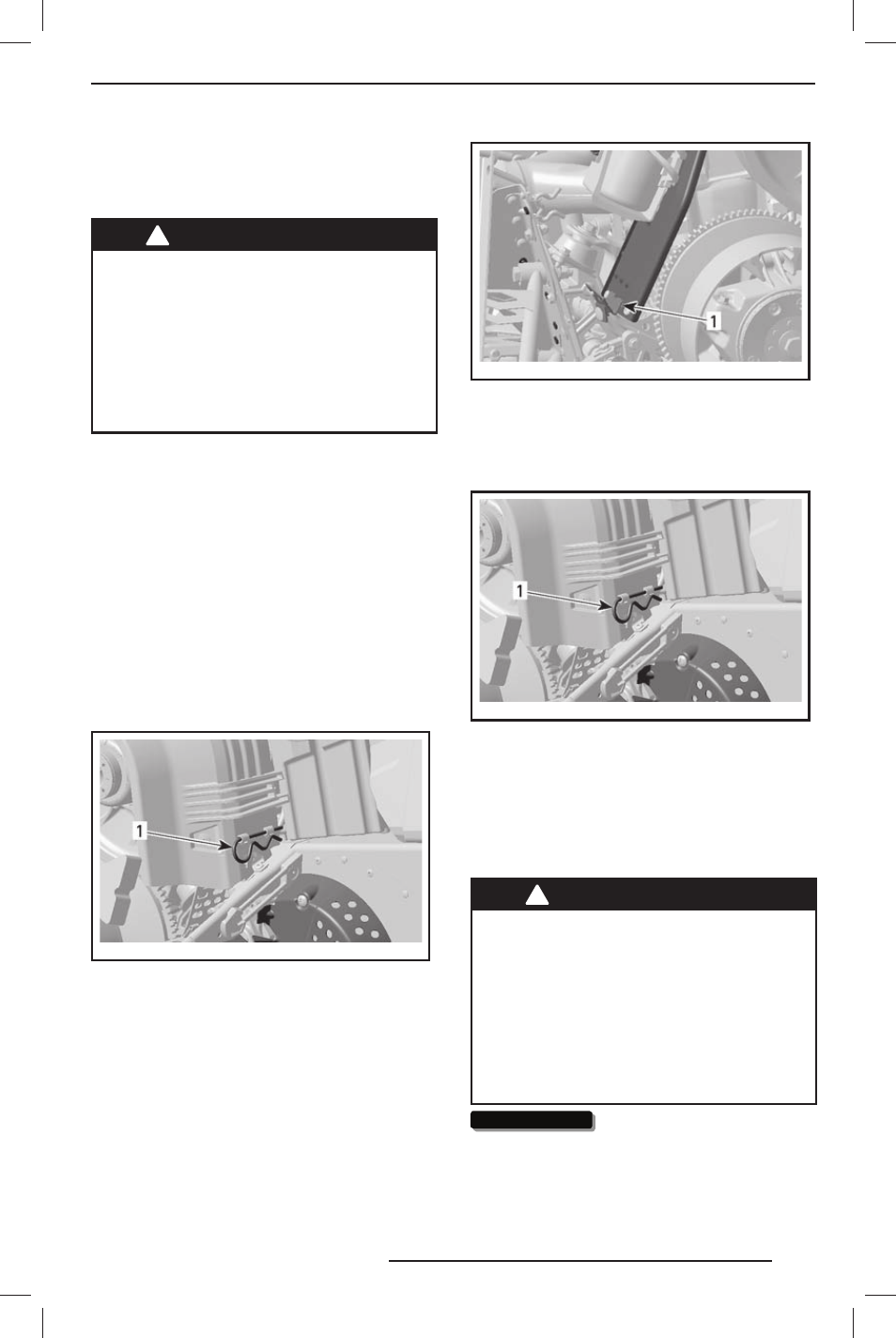

117
СИСТЕМА ПРИВОДА
Снятие и установка
защитного кожуха ремня
вариатора
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кож ухом ремня ва-
риатора и щитками;
– с открытыми и/или снятыми ка-
потом или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.
ПРИМЕЧАНИЕ: Защитный кожух ремня
вариатора специально изготовлен не-
сколько большего размера, чтобы обе-
спечить натяг в сопряжении с фиксато-
рами. Это позволяет снизить уровень
шума и вибраций. При установке кожу-
ха необходимо сохранить этот натяг.
Отсоедините колпачок шнура безопас-
ности (ключ DESS) от выключателя дви-
гателя.
Откройте левую боковую панель мотор-
ного отсека.
Извлеките проволочный фиксатор.
mmo2 008 -003 -063_a
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть
и извлеките из передних выступов.
При установке кожуха обратите вни-
мание на то, чтобы его вырез был об-
ращён вперёд.
Сначала установите пазы защитного
кожуха ремня вариатора над выступа-
ми, затем зафиксируйте другой конец
в заднем фиксаторе.
mmo2 007 -009 -026_a
ТИПОВОЙ ВАРИАНТ
1. Пазы
Закрепите защитный кожух ремня ва-
риатора с помощью проволочного фик-
сатора.
mmo2 008 -003 -063_a
1. Проволочный фиксатор
Тормозная жидкость
Пользуйтесь тормозной жидкостью DOT 4
из герметичной упаковки. Жидкость в от-
крытой упаковке может быть засорена или
могла впитать влагу из воздуха.
!
ПРЕДОСТЕРЕЖЕНИЕ
Пользуйтесь тормозной жидко-
стью DOT 4 из герметичной упа-
ковки. Во избежание серьёзного
повреждения тормозной системы
запрещается использование тор-
мозных жидкостей, не рекомен-
дуемых типов, также запрещается
смешивать разные типы жидкости
для пополнения бачка.
ВНИМАНИЕ ВНИМАНИЕ Тормозная жидкость
может повредить окрашенные или
пластиковые поверхности. Соблю-
дайте осторожность. Если жидкость
пролилась, тщательно промойте
это место водой.
