122

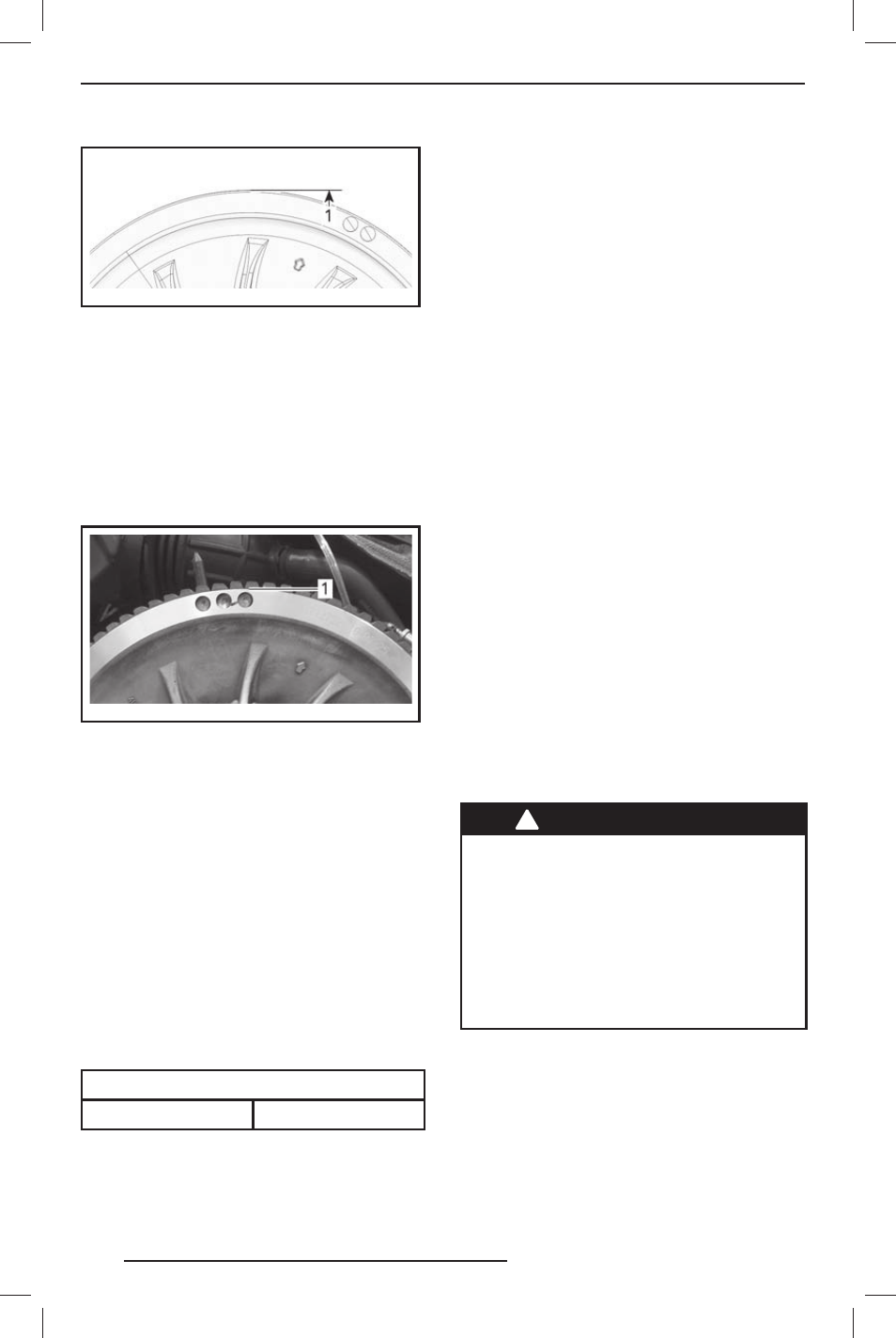

mmo2 012 -005 -981_a
ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. Приводной ремень вровень с краем ведомого
шкива
РЕМЕНЬ, ИМЕЮЩИЙ ВНЕШНЮЮ
ЗУБЧАТУЮ ПОВЕРХНОСТЬ/МОДЕЛИ
E-TEC
Повторяйте шаг 5, пока нижние по-
верхности канавок внешней зубчатой
поверхности ремня вариатора не со-
впадут с краем ведомого шкива.
mmo2 012 -006 -905_a
ТИПОВОЙ ВАРИАНТ — ПРЕДВАРИТЕЛЬНАЯ
РЕГУЛИРОВКА
1. Нижние поверхности канавок ремня вариато-
ра вровень с краем ведомого шкива
РЕМНИ ВАРИАТОРА ВСЕХ ТИПОВ
ПРИМЕЧАНИЕ: Вращение регулировоч-
ной муфты против часовой стрелки при-
водит к опусканию наружной поверх-
ности ремня вариатора относительно
края шкива. И наоборот, при вращении
муфты по часовой стрелке поверхность
ремня поднимается.
6. Надёжно затяните фиксирующий
винт. По возможности затяните винт
указанным моментом, используя ди-
намометрический ключ.
МОМЕНТ ЗАТЯЖКИ
Фиксирующий винт (5,5 ± 0,5) Н•м
7. Установите защитный кожух ремня
вариатора, см. «УСТАНОВКА ЗАЩИТ-
НОГО КОЖУХА РЕМНЯ ВАРИАТОРА».
8. Закройте боковую панель, как опи-
сано в главе «КАПОТ И БОКОВЫЕ
ПАНЕЛИ».
ПРИМЕЧАНИЕ: Данные регулировки
являются предварительными, но, как
правило, подходят для всех моделей
и типов ремней. В некоторых случаях,
при запуске двигателя, снегоход может
«ползти» — это указывает на то, что ре-
мень перетянут.
Если снегоход «ползёт», произведите
повторную регулировку ремня вариато-
ра, опустив его внешнюю поверхность
относительно края ведомого шкива.
При необходимости повторяйте регу-
лировку, пока движение снегохода не
прекратится.
Включение передачи заднего хода
ПРИМЕЧАНИЕ: Если внешняя поверх-
ность ремня находится слишком высоко
над краем ведомого шкива, передача
заднего хода может не включаться.
Если включение передачи заднего хода
не происходит правильно, убедитесь
в правильной регулировке ремня ва-
риатора. При необходимости опустите
внешнюю поверхность ремня относи-
тельно края ведомого шкива вариатора.
Регулировка ведущего
шкива вариатора
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двигате-
ля. Для выполнения регулировки
выберите безопасное место вдали
от снегоходных трасс.
Общие сведения
Заводская регулировка ведущего шки-
ва обеспечивает передачу максималь-
ной мощности двигателя при заданной
частоте вращения коленчатого вала.
Под действием различных факторов
(температура воздуха, атмосферное
давление, высота над уровнем моря)
обороты двигателя могут измениться,
СИСТЕМА ПРИВОДА
