80
ДЕЙСТВИЕ
РЕЗУЛЬТАТ НА
КРУПНЫХ И МЕЛ-
КИХ НЕРОВНОСТЯХ
Увеличение уси-
лия демпфирова-
ния хода сжатия
Более жёсткое демп-
фирование сжатия
Уменьшение уси-
лия демпфирова-
ния хода сжатия
Более мягкое демп-
фирование сжатия
Чтобы выполнить регулировку, повора-
чивайте регулятор, расположенный на
выносном резервуаре амортизатора, по
часовой стрелке для увеличения усилия
демпфирования хода сжатия или про-
тив часовой стрелки для уменьшения
усилия демпфирования хода сжатия.

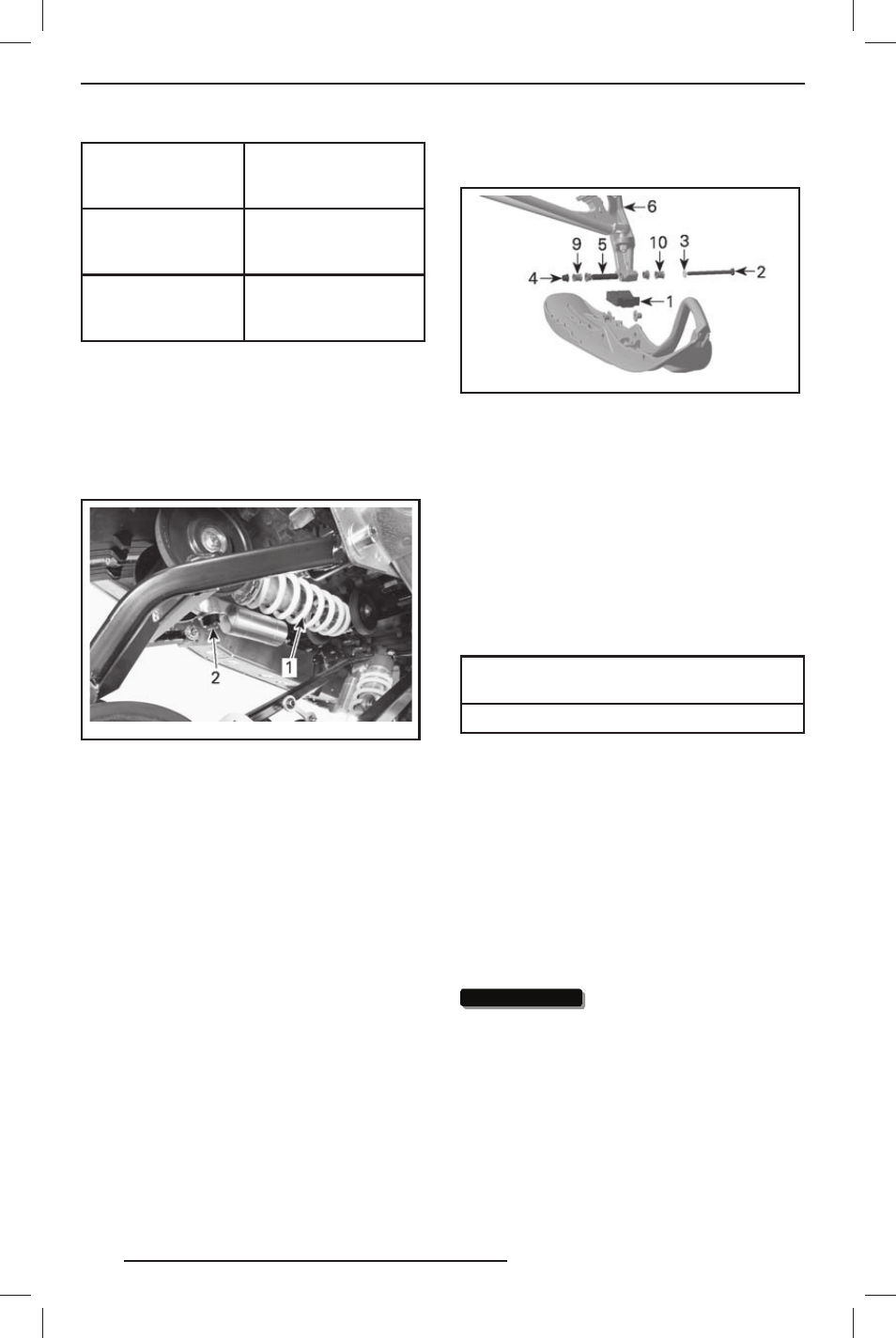

fmo2012-003-025_a
1. Задний амортизатор
2. Регулятор демпфирования хода сжатия
Регулировки передней
подвески
Лыжи
Серии Xtrim, BoonDocker и Ranger
На данных моделях реализована возмож-
ность изменения ширины колеи лыж.
Когда регулировочная вт улка уста-
новлена с внутренней стороны опоры,
лыжи находятся в положении, обеспе-
чивающем более узкую колею.
Когда регулировочная втулка установ-
лена с наружной стороны опоры, лыжи
оказываются в положении, обеспечи-
вающем более широкую колею.
Чтобы изменить ширину колеи лыж, вы-
полните следующее:
1. Поднимите переднюю часть снегохода.
2. Выверните болт крепления лыжи.
3. Установите регулировочную втулку в
необходимое положение, см. рисунок.
mbl200 7-010-0 01_b
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ — ЛЕВАЯ
СТОРОНА
1. Упор лыжи
2. Болт крепления лыжи
3. Шайба
4. Гайка
5. Втулка опоры лыжи (в отверстии опоры лыжи)
6. Опора лыжи
9. Регулировочная втулка с внутренней стороны
— узкая колея
10. Регулировочная втулка с наружной стороны
— широкая колея
4. Установите остальные компоненты и
затяните гайку указанным моментом.
МОМЕНТ ЗАТЯЖКИ
БОЛТА КРЕПЛЕНИЯ ЛЫЖИ
(48 ± 6) Н•м
ПРИМЕЧАНИЕ: Убедитесь, что ширина
снегохода не превосходит максималь-
но допустимую ширину, установленную
для движения по трассе. Ознакомьтесь
с требованиями местного законода-
тельства.
Передние пружины
Преднатяг передних пружин оказывает
влияние на жёсткость передней подвески.
Преднатяг передних пружин также ока-
зывает влияние на управляемость.
ВНИМАНИЕ ВНИМАНИЕ На амортизаторах се-
рии KYB PRO для обеспечения не-
о б х о д и м о г о п р е д н а т я г а д л и н а
пружины в свободном состоянии
(лыжи оторваны от земли) не долж-
на превышать 270 мм. Недостаточ-
ный преднатяг может стать причи-
ной выпадения упора пружины из
амортизатора.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
