126
гусеничной ленты недостаточно, дви-
жение снегохода будет сопровождать-
ся глухим шумом.
ПРИМЕЧАНИЕ: Для измерения натяжения
гусеницы рекомендуем применять специ-
альный инструмент (P/N 414 348 200).

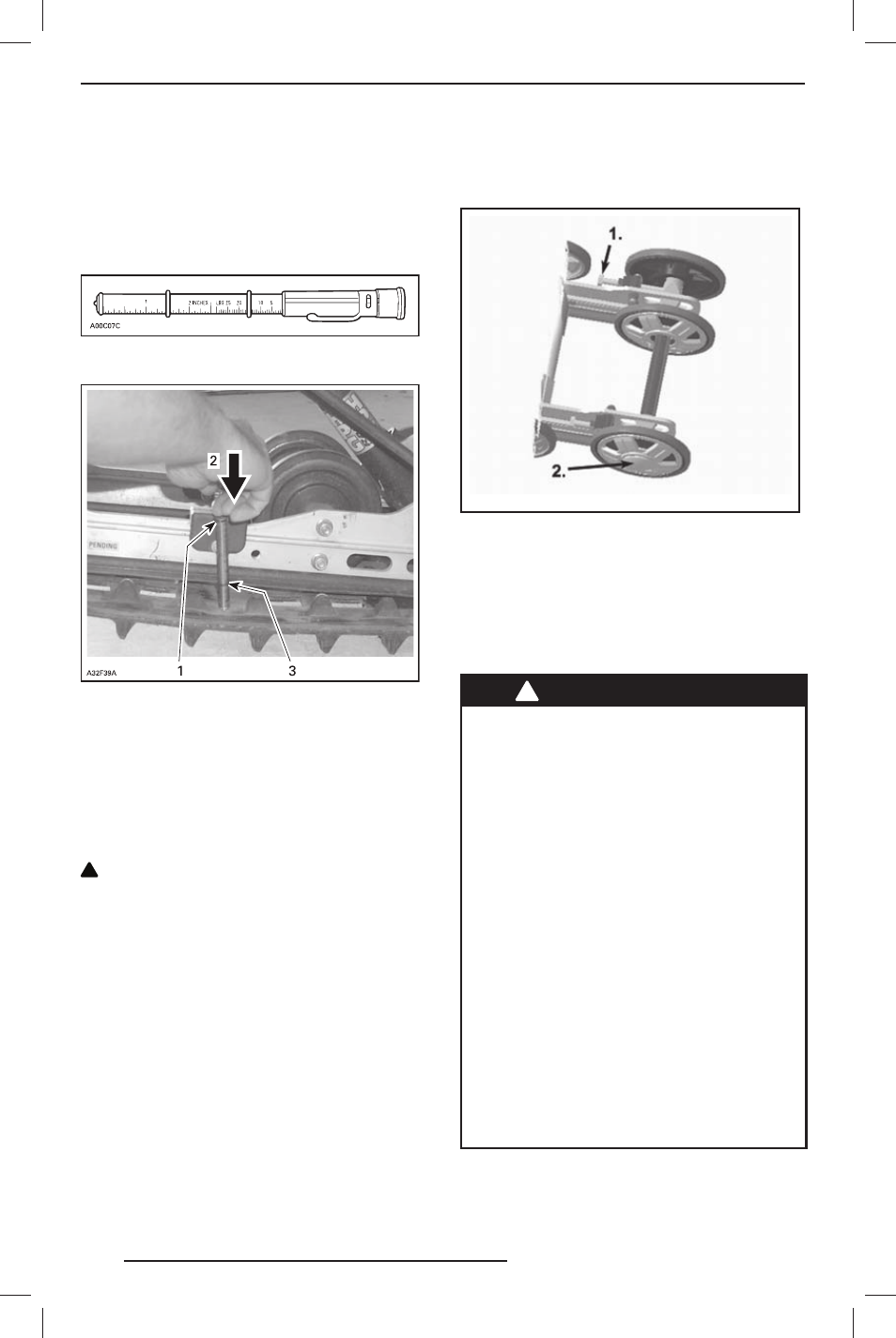

ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ НАТЯЖЕНИЯ
ГУСЕНИЦЫ
ТИПОВОЙ ВАРИАНТ
1. Верхнее кольцо в положении, соответствую-
щем усилию 7,3 кг
2. Нажимайте на верхнюю часть инструмента,
пока она не войдёт в соприкосновение с
верхним кольцом
3. Измеренная величина прогиба гусеницы
(значение прогиба для вашей модели снего-
хода приведено в разделе «ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ»)
!
ОСТОРОЖНО Слишком большое
натяжение г усеницы приводит к
потере мощ нос ти и чрез мерной
нагрузке на компоненты подвески.
Для регулировки гусеницы выполните
следующее:
– Снимите колпачок шнура безопас-
ности (к люч DESS ) с контактного
устройства.
– Снимите колпачки задних катков
(если имеются).
– Ослабьте болты крепления задних на-
правляющих катков.
– Выполните регулировку, вращая ре-
гулировочные болты
Если Вам не удаётся правильно отрегу-
лировать натяжение гусеницы, обрати-
тесь к дилеру Lynx.
fmo2012-009-015_a
ТИПОВОЙ ВАРИАНТ
1. Регулировочные болты
2. Отпущенные болты
– Затяните крепёжные болты.
– Проверьте центровку гусеницы, как
описано ниже.
Центровка гусеничной ленты
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед проверкой положения гу-
сеницы убедитесь в отсутствии в
ней посторонних предметов, ко-
торые могут вылететь при вклю-
чении двигателя. Следите, чтобы
руки, ноги, инструмент или одеж-
да не оказались захвачены враща-
ющимися деталями. Поднимите и
поставьте снегоход на опору с ши-
роким основанием и отражатель-
ным щитком. Убедитесь в отсут-
ствии людей поблизости и позади
снегохода. Не проворачивайте гу-
сеницу на высокой скорости.
Под д е й с т в и е м ц е нт робеж ной
силы посторонние предметы, по-
вреж дённые участки г усениц ы
или вся гусеница могут вылететь
из рамы со значительной силой,
что может стать причиной увечья
ноги или других серьёзных травм.
Пустите двигатель и слегка нажмите
на рычаг дроссельной заслонки, чтобы
гусеничная лента начала медленно вра-
СИСТЕМА ПРИВОДА
