5. Если Вам не удаётся правильно от-

регулировать натяжение гусеничной

ленты, обратитесь к дилеру Ski-Doo.

6. Затяните болты крепления.

МОМЕНТ ЗАТЯЖКИ

(48 ± 6) Н•м

7. Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

!

ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на опору с широким основанием

и отражательным щитком. Убеди-

тесь в отсутствии людей поблизости

и позади снегохода. Не проворачи-

вайте гусеницу на высокой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут неожиданно вылететь сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, чтобы

гусеничная лента начала медленно вра-

щаться. Длительность работы гусеницы

в таком режиме не должна превышать

5-ти секунд.

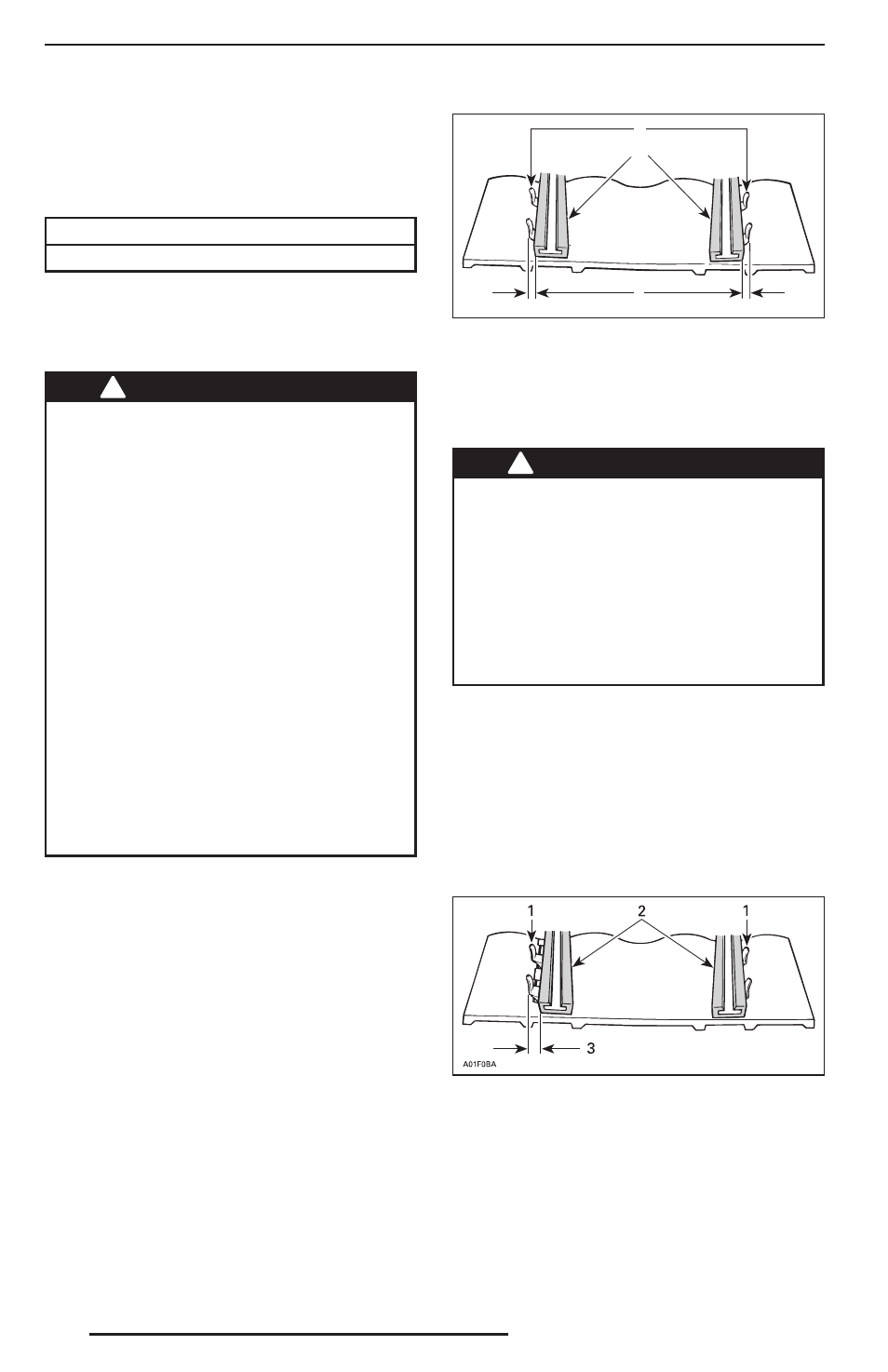

Проверьте симметричность положения

гусеничной ленты относительно накла-

док полозьев: расстояние между поло-

зьями и направляющими гребнями гусе-

ничной ленты должно быть одинаковым

с обеих сторон.

A01F05A

1
2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы

выполните следующее:

!

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

1. Снимите колпачок шнура безопасно-

сти с контактного устройства.

2. Ослабьте стопорные винты заднего

направляющего катка.

3. Подтяните регулировочный болт

на той стороне движителя, где рас-

стояние между направляющими греб-

нями и опорным полозом наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

4. Затяните контргайки.
5. Затяните болты крепления направляю-

щих катков моментом (48 ± 6) Н•м.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
