57

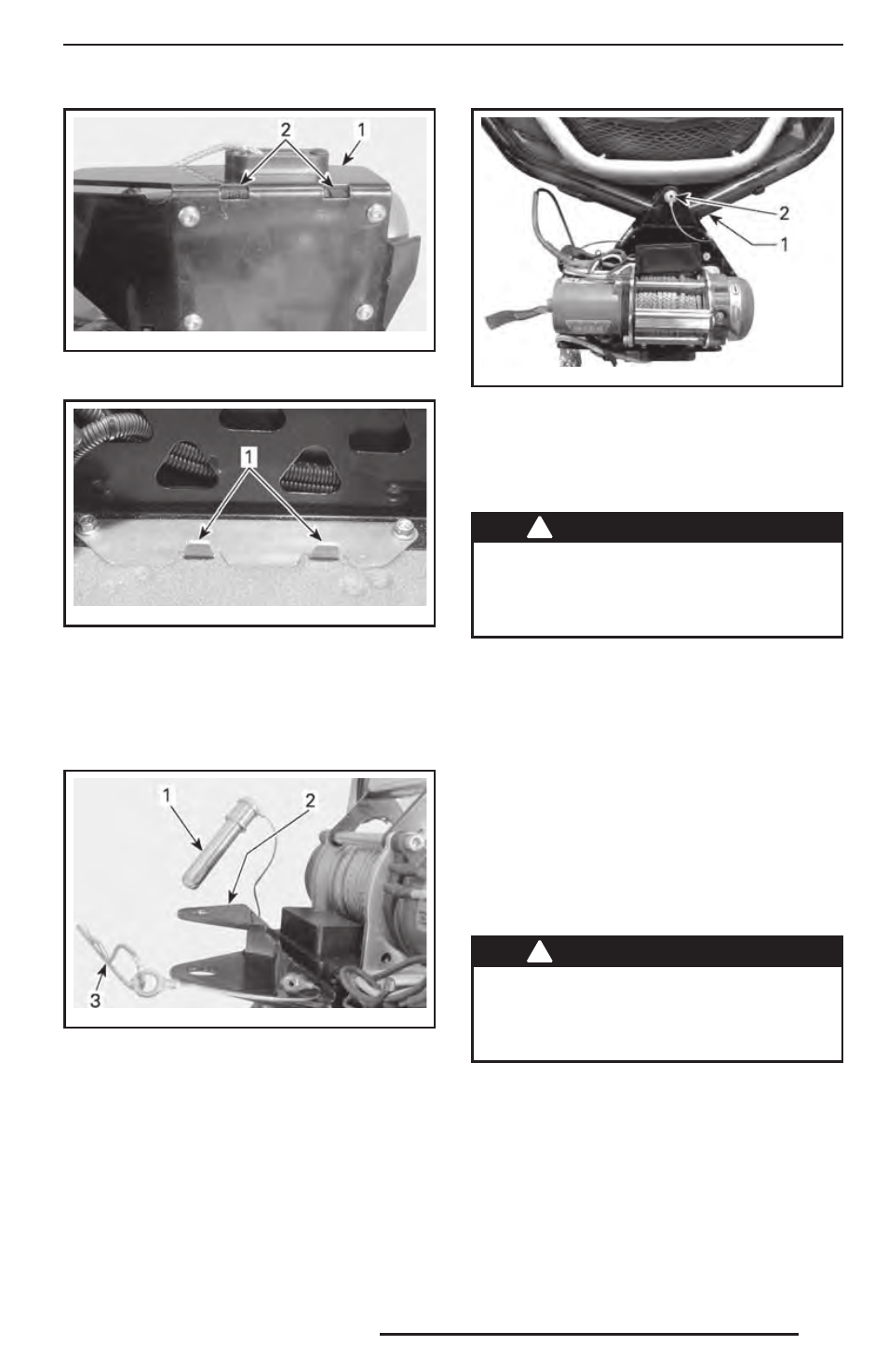

mmo2 010 -002-008_a
1. Монтажный кронштейн
2. Пазы
mmo2 010 -002-009_a
ВНУТРИ БАГАЖНОГО ОТДЕЛЕНИЯ
1. Фиксаторы
3. Плотно закройте крышку багажного
отделения.
Установка лебёдки на снегоход
mmo2 010 -002-005_a
1. Палец
2. Крепёжный кронштейн
3. Проволочный фиксатор
Установка лебёдки на переднюю
часть снегохода
1. Расположите передний бампер между
верхней и нижней проушинами мон-
тажного кронштейна лебёдки.
2. Вставьте палец в отверстия монтаж-
ного кронштейна, чтобы он проходил
позади бампера.
mmo2 010 -002-006_a
УСТАНОВКА НА ПЕРЕДНЮЮ ЧАСТЬ СНЕГОХОДА
1. Передний бампер
2. Палец
3. Зафиксируйте палец с помощью про-
волочного фиксатора.
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается эксплуатация лебёд-
ки, если палец её крепления не за-
фиксирован с помощью проволоч-
ного фиксатора.
Установка лебёдки на заднюю часть
снегохода
Кроме моделей, предназначенных для
Европейского рынка
1. Установите монтажный кронштейн
лебёдки на сцепное устройство сне-
гохода.
2. Вставьте палец в отверстия монтажно-
го кронштейна и сцепного устройства.
3. Зафиксируйте палец с помощью про-
волочного фиксатора.
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается эксплуатация лебёд-
ки, если палец её крепления не за-
фиксирован с помощью проволоч-
ного фиксатора.
Модели, предназначенные для Евро-
пейского рынка
Наденьте нижнюю проушину монтаж-
ного кронштейна лебёдки на крюк, см.
главу «СЦЕПНОЕ УСТРОЙСТВО». Опе-
рация сцепки подробно описана в гла-
ве «СЦЕПНОЕ УСТРОЙСТВО» текуще-
го раздела.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
