Страница 62: Предостережение
61

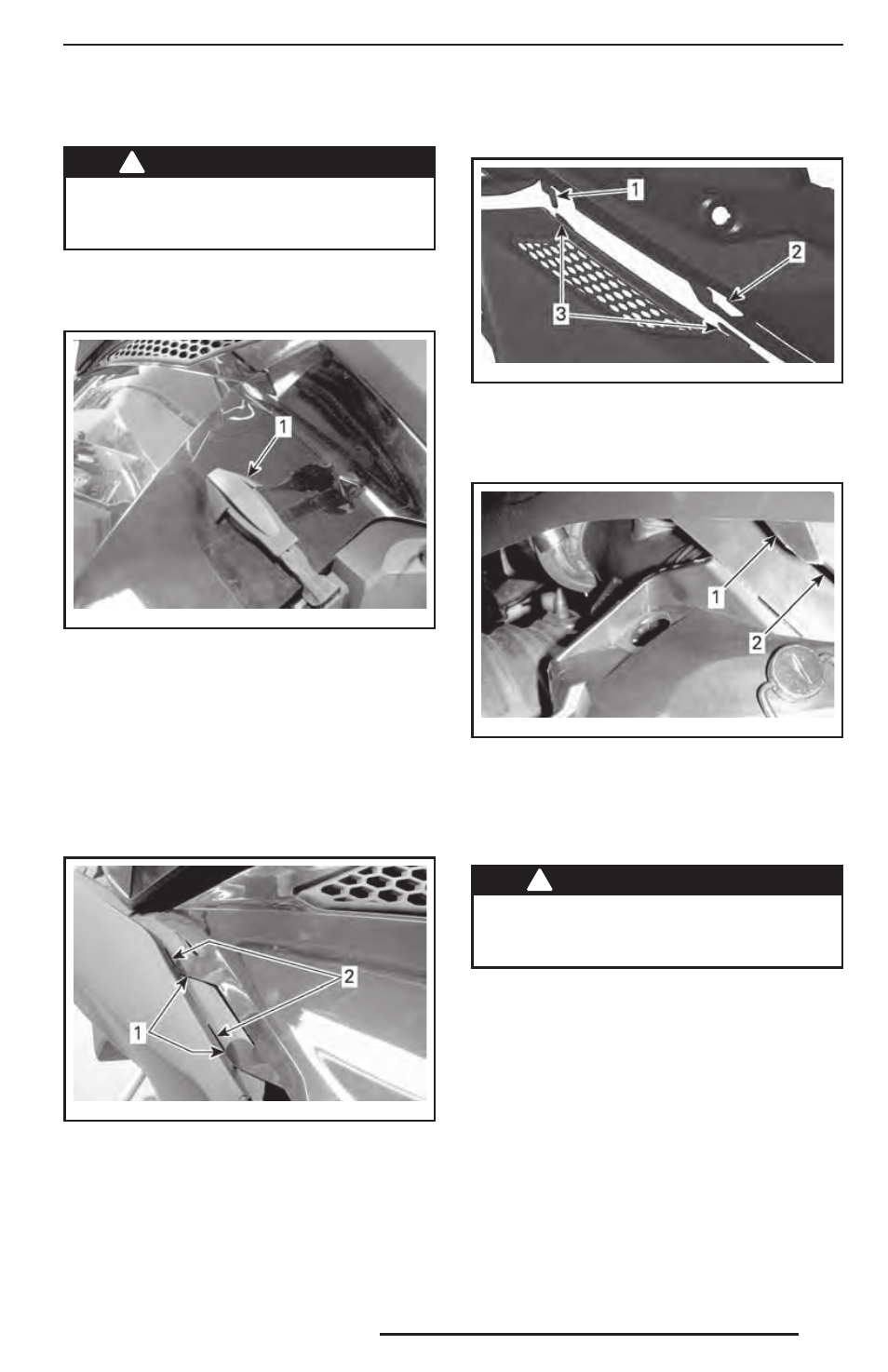

28) Верхние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сняты-
ми боковыми панелями.
Снятие верхней боковой панели
1. Освободите резиновый фиксатор.
mmo2 009 -004-040_a
1. Резиновый фиксатор
2. Поднимите заднюю часть панели, что-
бы вывести пластиковый фиксатор
из консоли.
3. Переместите панель назад.
Установка верхней боковой панели
1. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
mmo2 009 -004-042_a
1. Нижние фиксаторы панели
2. Пазы нижнего поддона
2. Закрепите центральный верхний фик-
сатор панели на консоли.
mmo2 011 -006-100_a
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели
3. Вставьте задний выступ в паз консоли.
mmo2 009 -004-041_a
1. Задний выступ
2. Паз консоли
4. Застегните резиновый фиксатор.
29) Нижние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сняты-
ми боковыми панелями.
Открывание нижней боковой панели
1. Снимите верхнюю боковую панель,
см. выше.
2. Освободите резиновый фиксатор.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
