58

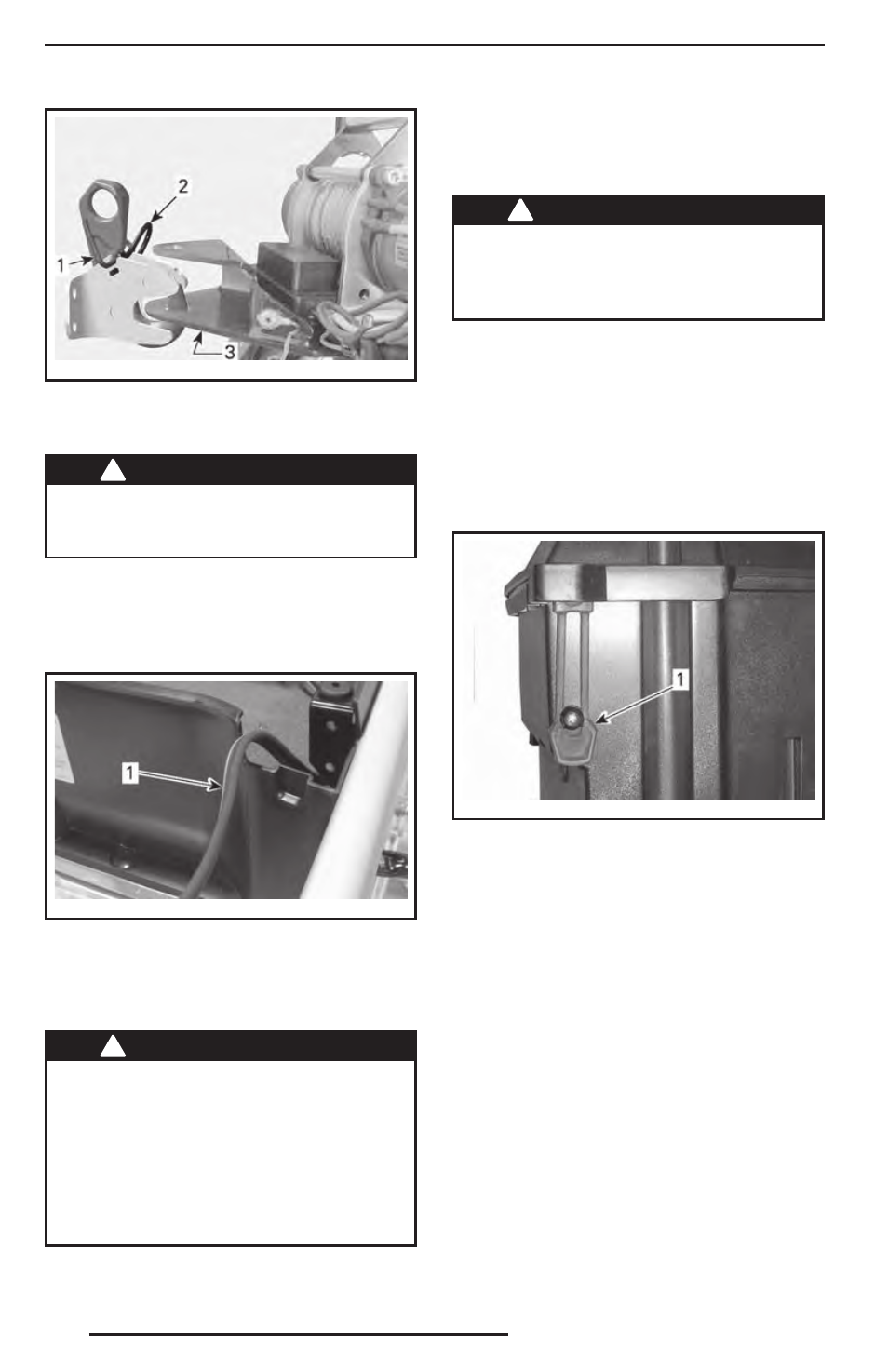

mmo2 011 -006-013_a
1. Фиксатор
2. Нижняя проушина крепёжного кронштейна лебёдки
3. Проволочный фиксатор
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается эксплуатация лебёд-
ки, если её крюк не зафиксирован
с помощью фиксатора.
Электрическое подключение лебёдки
1. Проложите жгут проводов снегохода
через выборку в правой задней части
багажного отделения.
mmo2 010 -002-007_a
ЗАДНЯЯ ЧАСТЬ БАГАЖНОГО ОТДЕЛЕНИЯ
1. Жгут проводов снегохода
2. Соедините жгут проводов снегохода
со жгутом проводов лебёдки.
!
ПРЕДОСТЕРЕЖЕНИЕ
См. документацию производите-
ля (РУКОВОДСТВО ПО УСТАНОВКЕ
И ОСНОВНЫЕ УКАЗАНИЯ ПО ЭКС-
ПЛУАТАЦИИ ЛЕБЁДКИ), поставляе-
мую со снегоходом. Всегда соблю-
дайте правила техники безопасно-
сти, приведённые в соответствую-
щих руководствах.
Эксплуатация лебёдки
См. документацию, предоставляемую
производителем лебёдки.
!
ПРЕДОСТЕРЕЖЕНИЕ
Всегда соблюдайте правила техни-
ки безопасности, приведённые в до-
кументации, которая предоставлена
производителем лебёдки.
24) Кофр
Модель Expedition sE
Открывание/закрывание крышки
кофра для перевозки грузов
Чтобы открыть крышку, освободите
оба резиновых фиксатора и поднимите
крышку вверх.
mmo2 010 -002-011_a
1. Резиновый фиксатор
При закрывании крышки необходи-
мо обеспечить попадание выступов
на крышке в резиновые втулки кофра.
Закрепите резиновые фиксаторы.
Снятие/установка багажного кофра
Чтобы снять кофр со снегохода открой-
те крышку и выверните четыре винта его
крепления к задней багажной площадке.
Храните винты для последующей уста-
новки кофра.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
