Страница 75
74
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предвари-
тельного на-
тяжения
Улучшается контакт гусе-
ницы с опорной поверхно-
стью
Затрудняется подъём удли-
нителя
Уменьшение
предвари-
тельного на-
тяжения
Улучшается способность
двигаться задним ходом
особенно в глубоком снегу
Облегчается подъём удли-
нителя

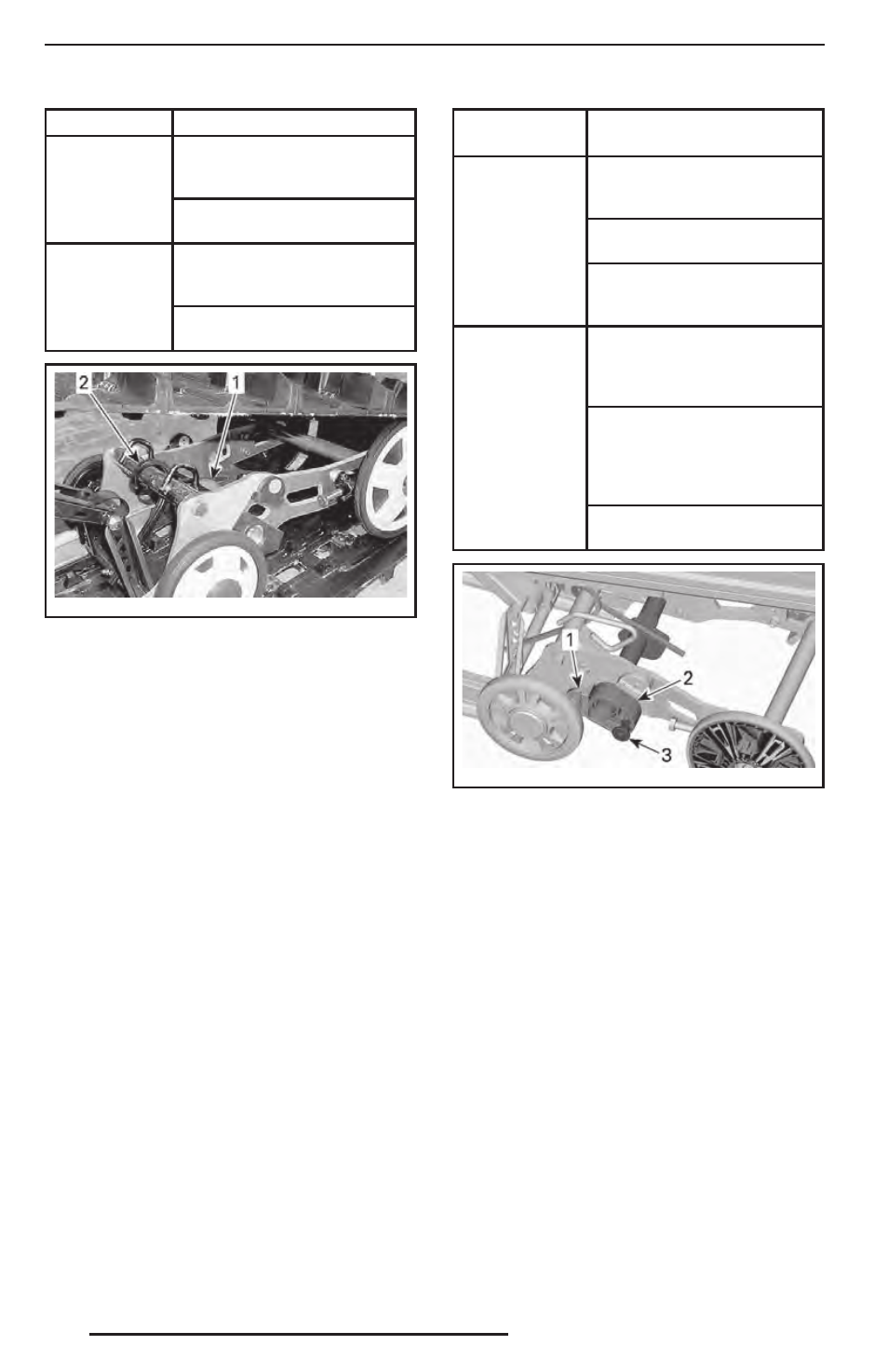

mmo2 008 -005-019_a
ТИПОВОЙ ВАРИАНТ
1. Пружина
2. Регулировочный кулачок
Кулачки ограничителя хода
удлинителя задней подвески
Кулачок используется для ограничения
хода удлинителя задней подвески.
Изменяя положение кулачка ограничите-
ля хода, можно оказывать влияние на сле-
дующие характеристики снегохода: манев-
ренность, развиваемое тяговое усилие
и способность двигаться задним ходом.
ПОЛОЖЕНИЕ
КУЛАЧКА
РЕЗУЛЬТАТ
Удлини-
тель зад-
ней подвески
не зафикси-
рован
Удлинитель свободно пе-
ремещается на всю дли-
ну хода
Подходит для использова-
ния в обычных условиях
Обеспечивается хорошая
способность двигаться
задним ходом
Перемеще-
ние удлини-
теля полно-
стью ограни-
чено кулачком
ограничителя
хода
Блокировка удлинителя
задней подвески на одной
линии с направляющими
полозьями
Развивается хорошее
тяговое усилие, обеспечи-
вается полный контакт гу-
сеницы с опорной поверх-
ностью
Лучшее положение для
буксировки прицепа
mbl201 2-004-001_a
1. Ограничитель
2. Кулачок ограничителя
3. Фиксатор
Регулировка передней
подвески
Передние пружины
Преднатяг передних пружин оказы-
вает влияние на жёсткость передней
подвески.
Преднатяг передних пружин также ока-
зывает влияние на управляемость.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
