56

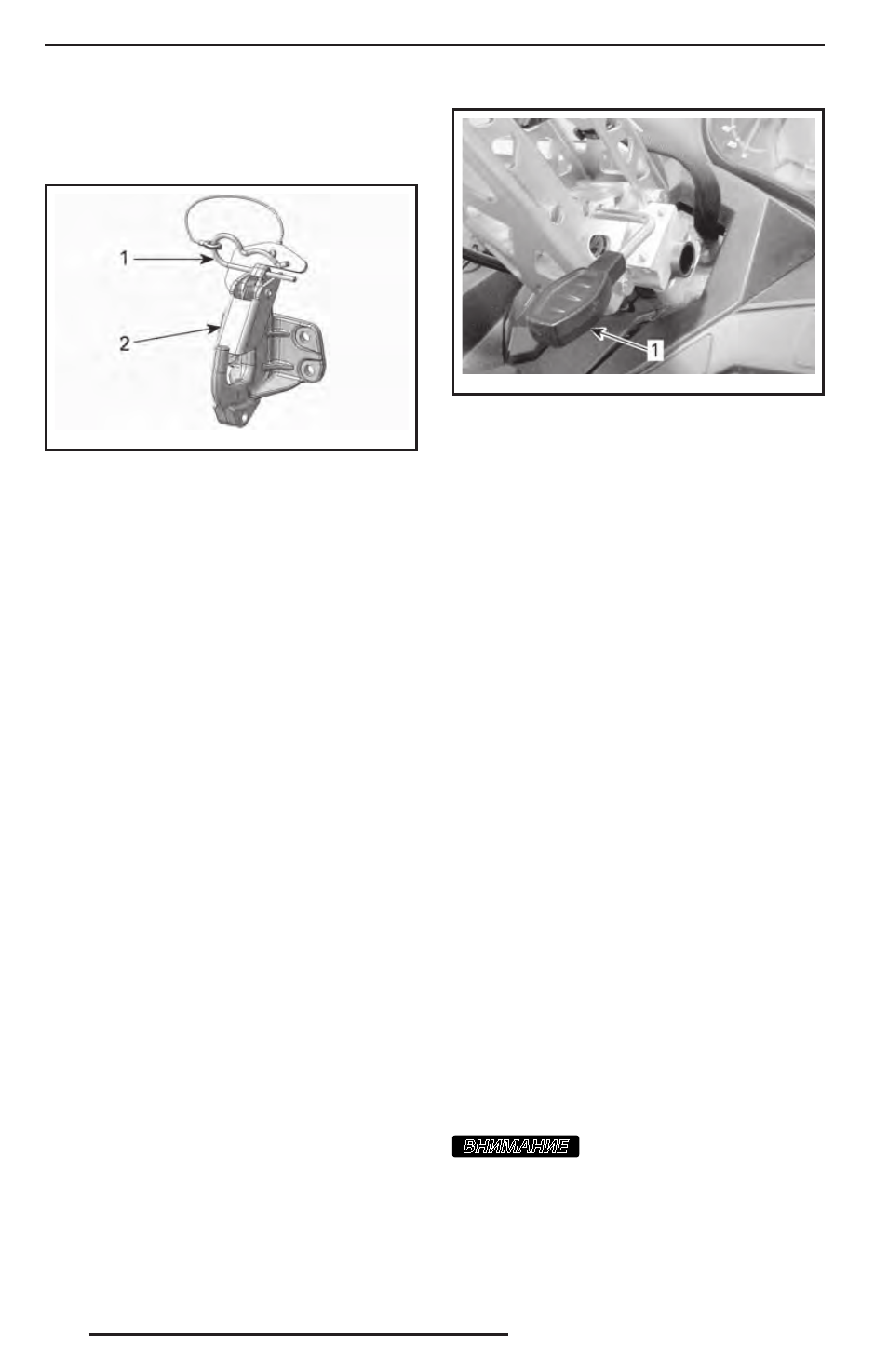

Сцепное устройство J-типа
(модели для Европейского рынка)
Присоединение к сцепному устройству
mmo2 011 -007-012_a
1. Проволочный фиксатор
2. Предохранительная защёлка
1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла бук-
сируемого оборудования над крюком
сцепного устройства.
3. Нажмите на дышло, отклонив предо-
хранительную защёлку.
4. Закрепите предохранительную защёл-
ку, установив проволочный фиксатор.
Отсоединение от сцепного устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную за-
щёлку вперёд, чтобы снять дышло
с крюка.
3. Отсоедините буксируемое оборудо-
вание.
4. Установите проволочный фиксатор
на место.
22) Регулировка
положения руля
Expedition sE
на модели Expedition SE предусмотрена
возможность регулировки руля по высо-
те. Регулировка выполняется в следую-
щей последовательности:
1. Потяните рычаг блокировки вверх.
mmo2 010 -002-004_a
1. Рычаг блокировки механизма регулировки по-
ложения руля.
2. Установите руль в нужное положение
и зафиксируйте его, нажав рычаг бло-
кировки.
ПРИМЕЧАНИЕ: На других моделях руль
может устанавливаться в необходимое
фиксированное положение, обращай-
тесь к авторизованному дилеру Ski-Doo.
23) Лебёдка
Модель Expedition sE
С данной моделью снегохода поставля-
ется лебёдка, которая может временно
устанавливаться в передней или в зад-
ней части снегохода.
Хранение лебёдки
Лебёдка хранится в заднем багажном от-
делении.
Чтобы извлечь лебёдку необходимо от-
крыть крышку багажного отделения, см.
выше главу «БАГАЖНОЕ ОТДЕЛЕНИЕ».
Погрузка лебёдки осуществляется в сле-
дующей последовательности:
1. Откройте крышку багажного отделения,
см. главу «БАГАЖНОЕ ОТДЕЛЕНИЕ».
2. Установите пазы монтажного крон-
штейна лебёдки на фиксаторы, рас-
положенные на днище багажного от-
деления, с левой стороны.
ВНИМАНИЕ Убедитесь, что трос
и электрические провода не зажаты
между лебёдкой и днищем багажно-
го отделения.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
