Инструкция по эксплуатации BRP Ski-Doo Expedition LE_SE 2014
Страница 95
95

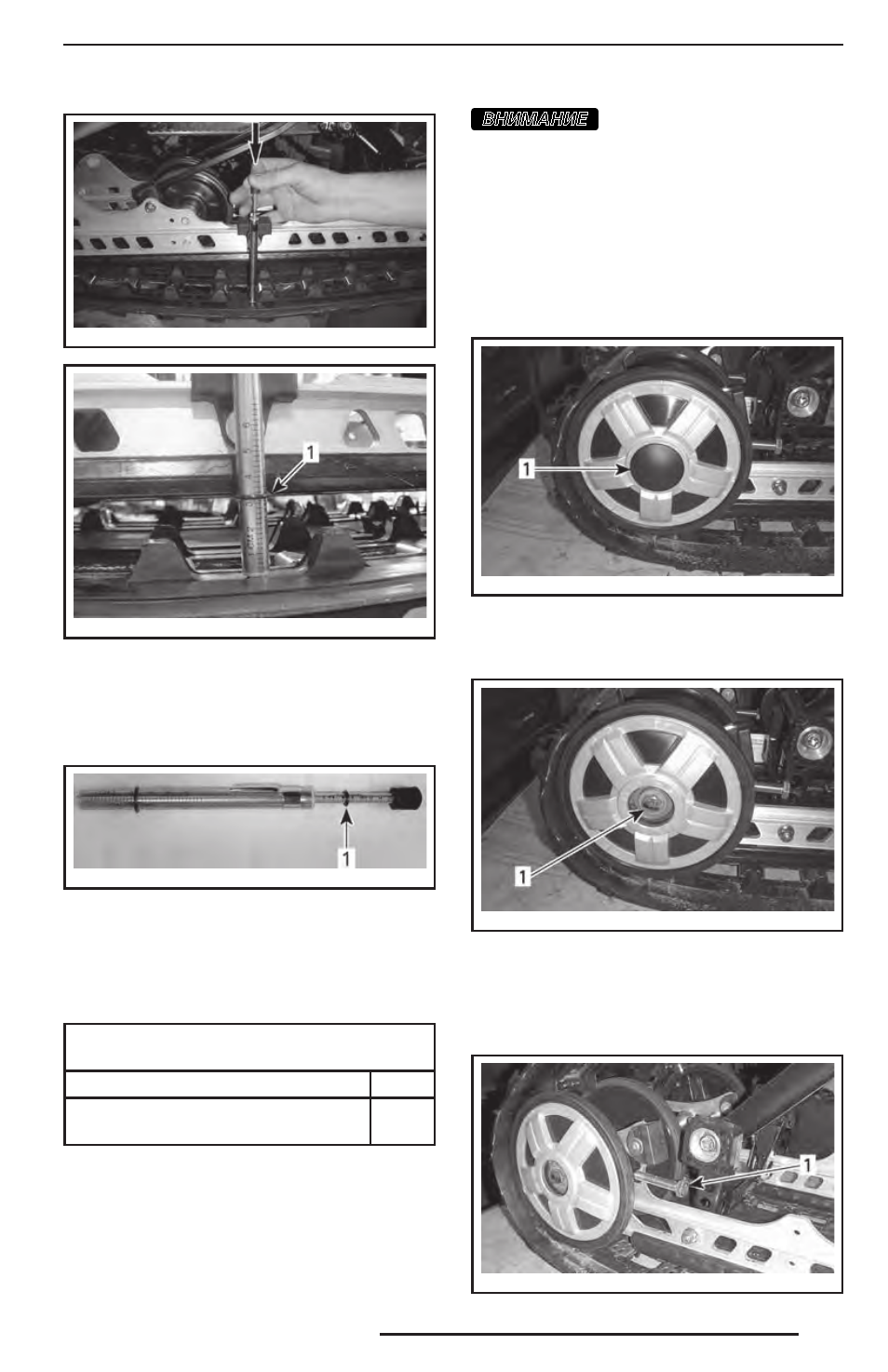

mmr200 9-133-001_a
mmr200 9-133-002_a
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
9. Считайте величину нагрузки, зафикси-
рованную с помощью верхнего коль-
ца инструмента.
mmr200 9-133-003_a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соот-
ветствовать данным, приведённым
в расположенной ниже таблице.
РЕГУЛИРОВКА
НАТЯЖЕНИЯ ГУСЕНИЦЫ
ВЕЛИЧИНА ПРОГИБА, мм
40–50
ПОЛУЧЕННОЕ ЗНАЧЕНИЕ НА-
ГРУЗКИ, кг
7,3
11. Если полученное значение не соответ-
ствует данным, приведённым в табли-
це, отрегулируйте натяжение гусени-
цы. Более подробная информация при-
ведена в параграфе «РЕГУЛИРОВКА
НАТЯЖЕНИЯ ГУСЕНИЦЫ».
ВНИМАНИЕ
Слишком сильное натя-
жение гусеницы приводит к потере
мощности и чрезмерной нагрузке
на компоненты подвески.
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасно-
сти с контактного устройства.
2. Снимите колпачки задних катков (если
установлены).
mmr200 8-048-007_a
1. Колпачок правого заднего направляющего катка
3. Ослабьте крепёжные болты задних
направляющих катков.
mmr200 8-048-008_a
1. Болт крепления правого заднего направляю-
щего катка
4. Вращением регулировочных болтов
установите требуемое натяжение гу-
сеницы.
mmr200 8-048-009_a
1. Правый регулировочный болт
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
