90

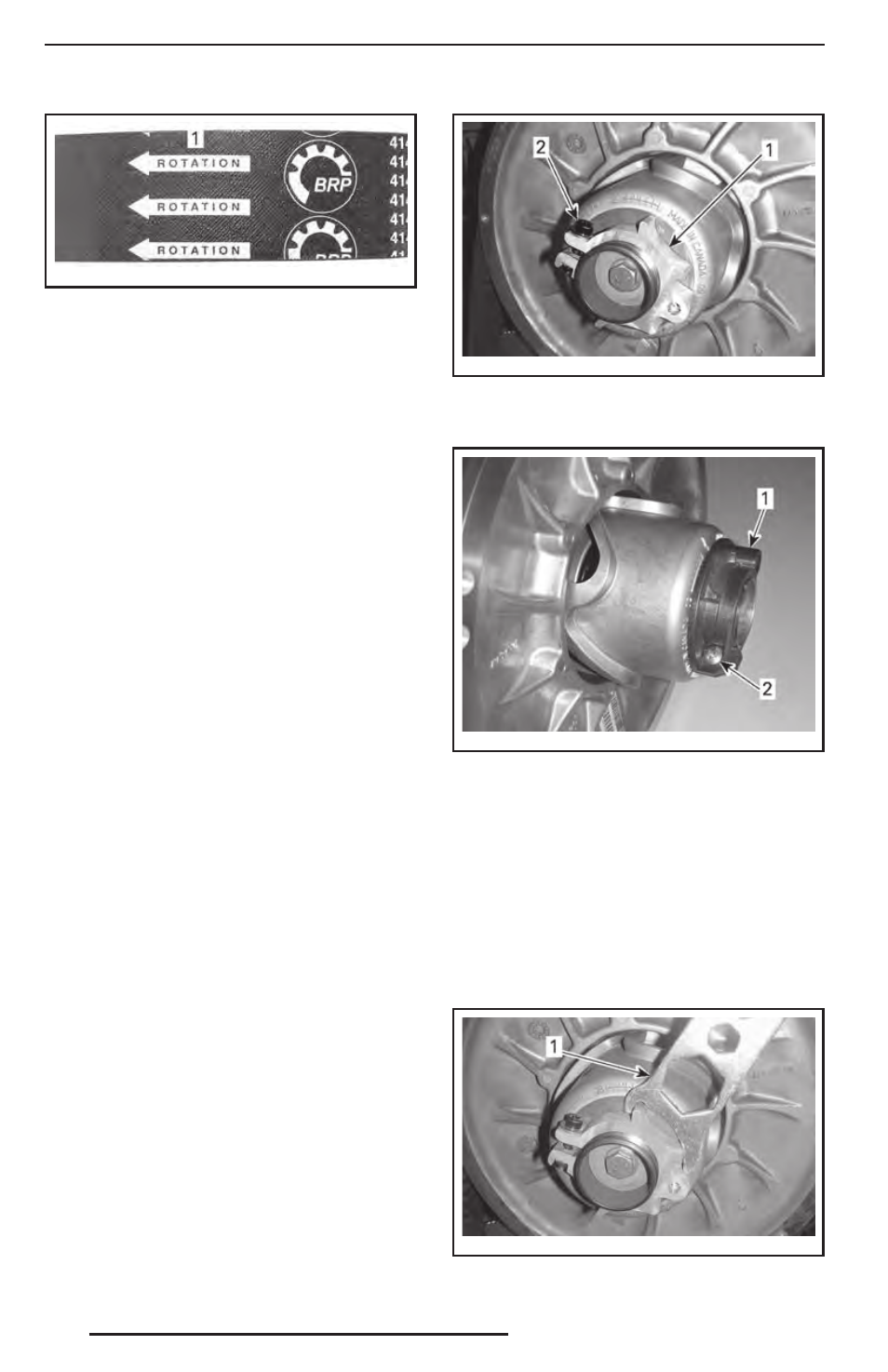

mmo2 011 -002-006_a
1. Стрелки, указывающие направления рабочего
движения ремня
3. Выверните и снимите приспособление
для разведения ведомого шкива.
4. Несколько раз проверните ведомый
шкив, чтобы ремень занял правильное
положение между фланцами.
5. Если установлен новый ремень, про-
изведите регулировку ремня по высо-
те. См. ниже «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ».
6. Установите защитный кожух рем-
ня вариатора, см. «УСТАНОВКА ЗА-
ЩИТНОГО КОЖУХА РЕМНЯ ВАРИА-
ТОРА».
7. Закройте боковую панель. См. главу
«ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ».
Регулировка ремня вариатора
по высоте
После установки нового ремня вариато-
ра необходимо проверить его регулиров-
ку по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последо-
вательности:
1. Снимите колпачок шнура безопасно-
сти с контактного устройства.
2. Откройте левую боковую панель. См.
главу «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
3. Снимите защитный кожух, как описа-
но в разделе «СНЯТИЕ ЗАЩИТНОГО
КОЖУХА РЕМНЯ ВАРИАТОРА».
4. Отпустите фиксирующий винт.
mmo2 011 -003-010_a
АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт
mmo2 010 -003-011_a
ПЛАСТМАССОВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт
5. Используя специальное приспособле-
ние для регулировки подвески, входя-
щее в комплект возимого инструмен-
та, поворачивайте регулировочную
муфту на четверть оборота за раз,
после чего проворачивайте ведомый
шкив, чтобы ремень занял правильное
положение между его фланцами.
mmo2 011 -003-011_a
АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
