60

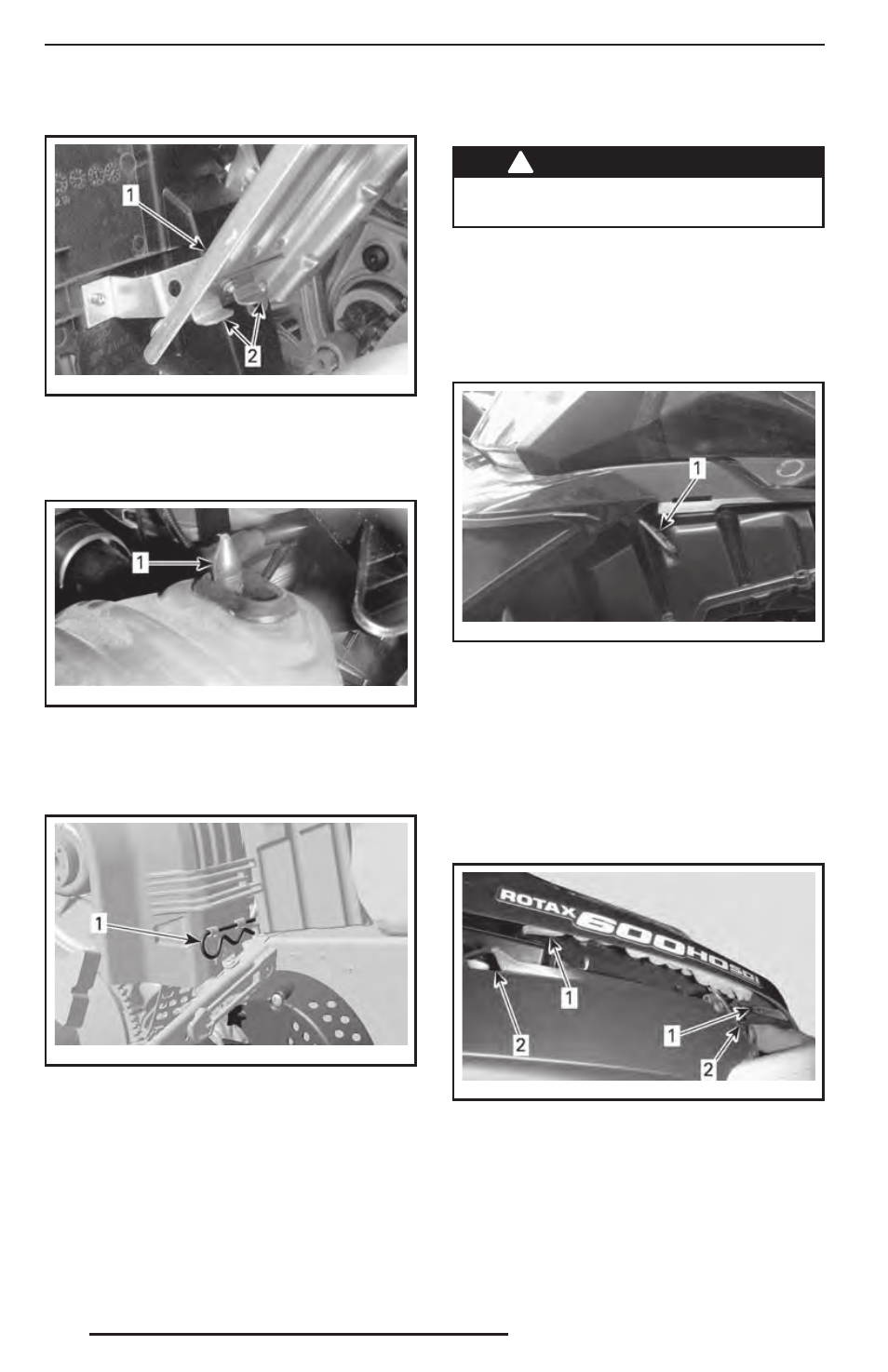

Совместите прорези кожуха с выступами.
mmo2 009 -004-035_a
1. Кожух
2. Фиксаторы
Установите уплотнитель на фиксирую-
щий палец.
mmo2 009 -003-011_a
1. Фиксирующий палец
Установите заднюю часть кожуха на фик-
сатор и закрепите его с помощью прово-
лочного фиксатора.
mmo2 008 -003-063_a
1. Проволочный фиксатор
27) Капот
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода со снятым капотом.
Снятие капота
1. Снимите верхние боковые панели как
указано ниже.
2. Освободите резиновые фиксаторы
с обеих сторон.
mmo2 009 -004-038_a
1. Резиновый фиксатор
3. Сдвиньте капот вперёд, чтобы выве-
сти фиксаторы из пазов.
Установка капота
1. Совместите выступы на передней
и центральной частях капота с со-
ответствующими пазами в нижнем
поддоне.
mmo2 009 -004-039_a
ТИПОВОЙ ВАРИАНТ
1. Фиксаторы
2. Пазы
2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
