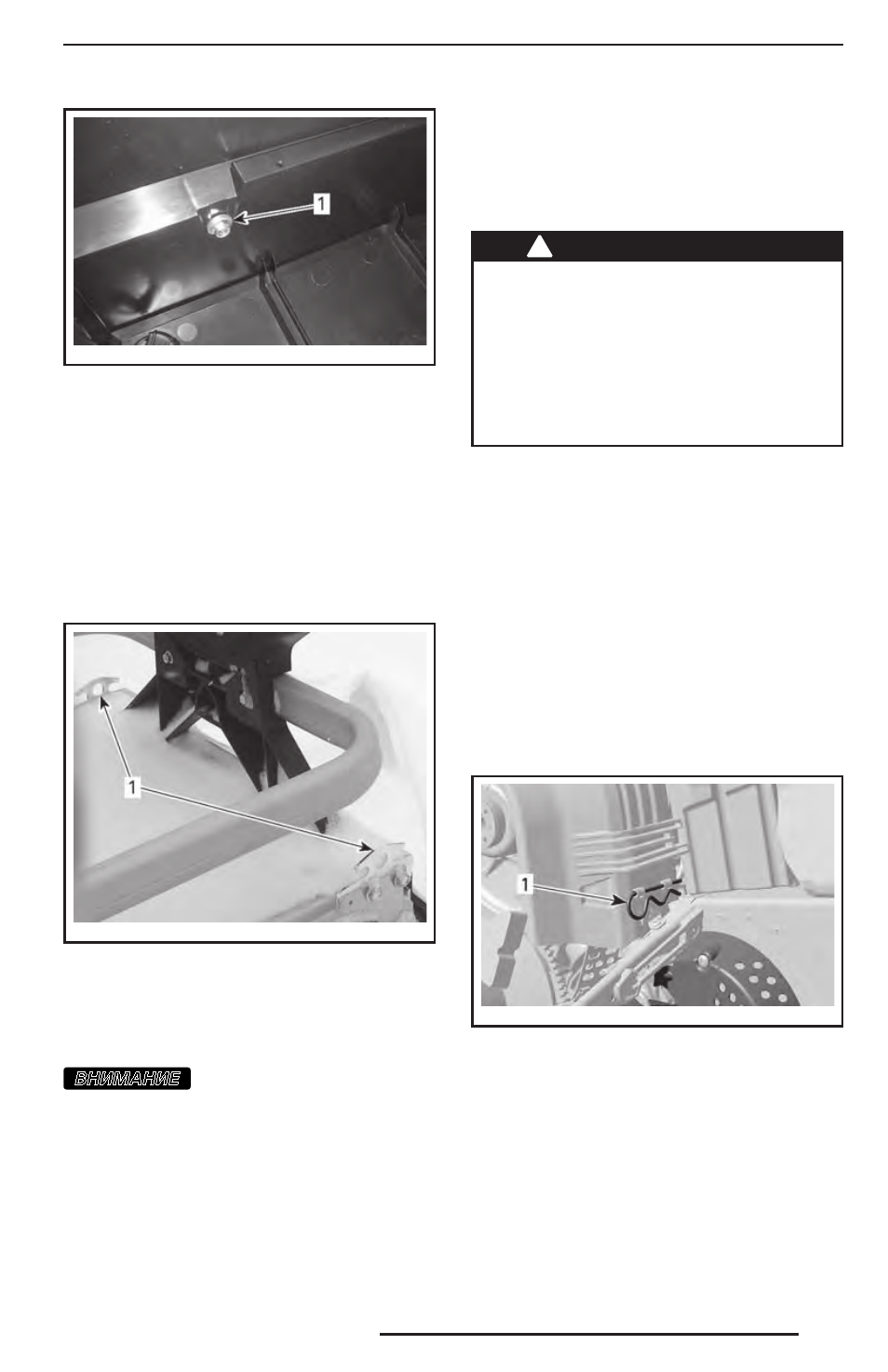

59
mmo2 010 -002-013_a
ВНУТРИ БАГАЖНОГО КОФРА
1. Винт крепления
Перед установкой багажного кофра убе-
дитесь, что поверхность туннеля чистая.
Установите кофр на направляющие ба-
гажника.
Заверните четыре винта крепления
кофра крутящим моментом (10 ± 1) Н•м.
25) Проушины для
крепления груза
mmo2 012 -009-001_a
ЗАДНЯЯ ЧАСТЬ СНЕГОХОДА
1. Проушины для крепления груза
Для крепления груза на задней багаж-
ной площадке предусмотрены две проу-
шины.
ВНИМАНИЕ
Не превышайте макси-
мальную грузоподъёмность задней
багажной площадки. МАКСИМАЛЬ-
НЫЙ вес перевозимого груза — 30 кг.
26) Защитный кожух
ремня вариатора
Снятие защитного кожуха ремня
вариатора
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня вариа-
тора и щитками;
– с открытыми и/или снятыми капо-
том или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регули-
ровки подвижных частей при рабо-
тающем двигателе.
ПРИМЕЧАНИЕ: Защитный кожух рем-
ня вариатора специально изготовлен
несколько большего размера, чтобы
обеспечить натяг в сопряжении с фик-
саторами. Это позволяет снизить уро-
вень шума и вибраций. При установке
кожуха необходимо сохранить этот натяг.
Снимите колпачок шнура безопасности
с контактного устройства.
Откройте левую панель моторного отсе-
ка, см. раздел «ОРГАНЫ УПРАВЛЕНИЯ,
ПРИБОРЫ, ОБОРУДОВАНИЕ».
Извлеките проволочный фиксатор.
mmo2 008 -003-063_a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть
и извлеките из передних выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
