Аудиоподключения
1.
Снимите нагрузочный резистор 100 Ом с клемм Biphase.
2.
Подключите источник линейного аудиосигнала к входному контакту Biphase C+.
3.
Подключите заземление аудиосигнала к входному контакту Biphase C-.

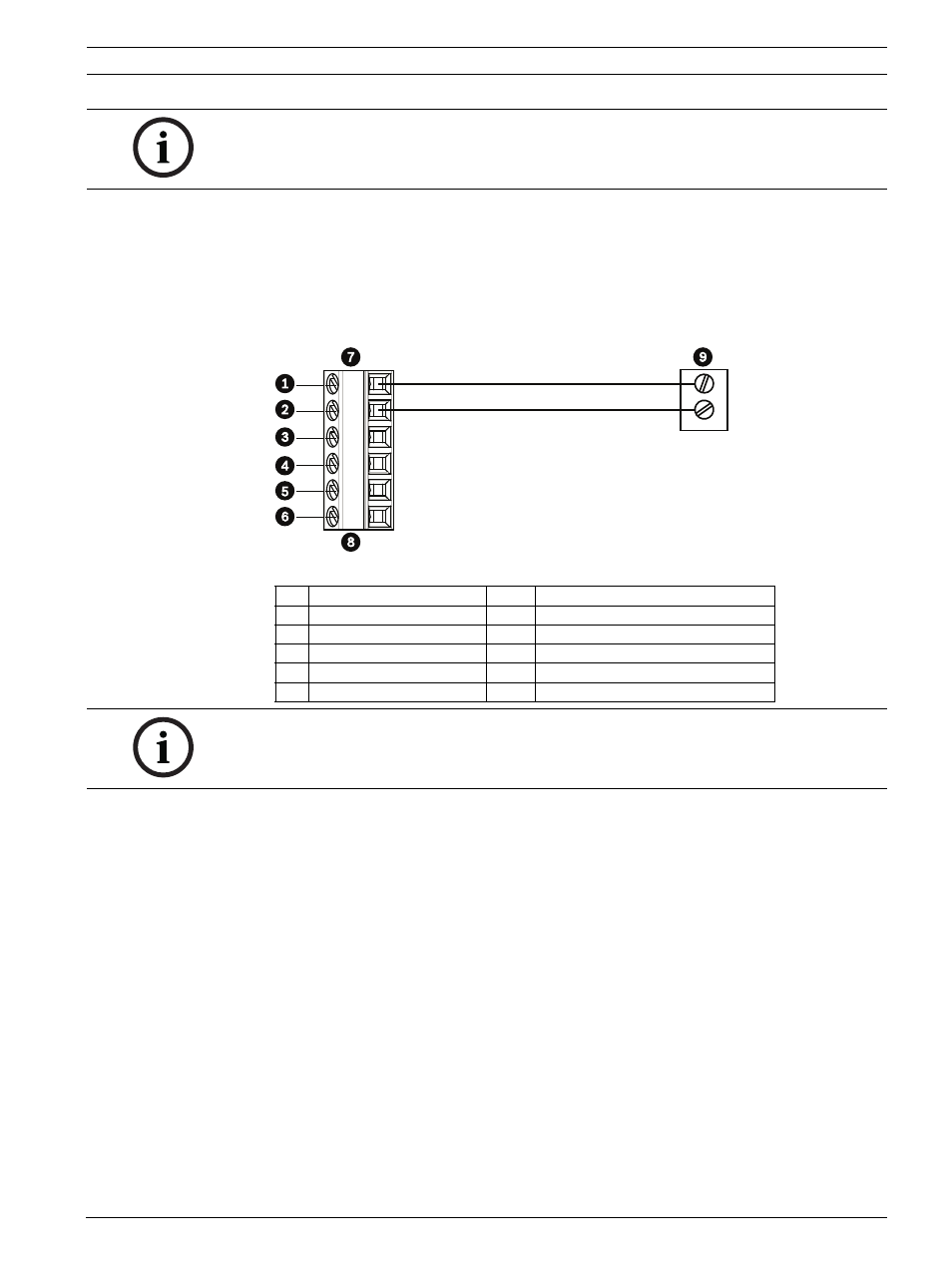

На рисунке ниже приведены подключения, необходимые для работы аудио через IP-
сеть.
Рисунок 5.1 Подключения для аудио через сеть Ethernet
ЗАМЕЧАНИЕ!
Аудиокабели следует отделить от линий электропитания, чтобы избежать шумов.
1
C- (Biphase)
7
Ввод/Вывод данных AutoDome
2
C+ (Biphase)
8
Разъем P105/P106
3
Заземление
9
Выход аудио
4
RxD
5
TxD
6
Заземление сигнала
ЗАМЕЧАНИЕ!
Сведения о настройке и использовании аудио через сеть IP Ethernet содержатся в
руководстве пользователя для VG5 серии 700.
