AutoDome 700 Series IP PTZ Camera
Установка в потолок | ru
55
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.779 | 1.0 | 2011.07
4.2
Что следует сделать, прежде чем приступать к установке
1.
Определите местоположение и расстояние до блока источника питания, в
зависимости от его напряжения и потребления тока. С техническими
характеристиками можно ознакомиться в разделеРаздел 5 Стандарты кабелей и
проводки, Страница 63
2.
Проложите всю проводку, включая питание, управление, видео, входы/выходы
сигнализации, релейные входы/выходы и оптоволоконные кабели.
3.
Для установки потолочного кронштейна требуется не менее 216 мм свободного
пространства над потолком.
4.3
Габариты

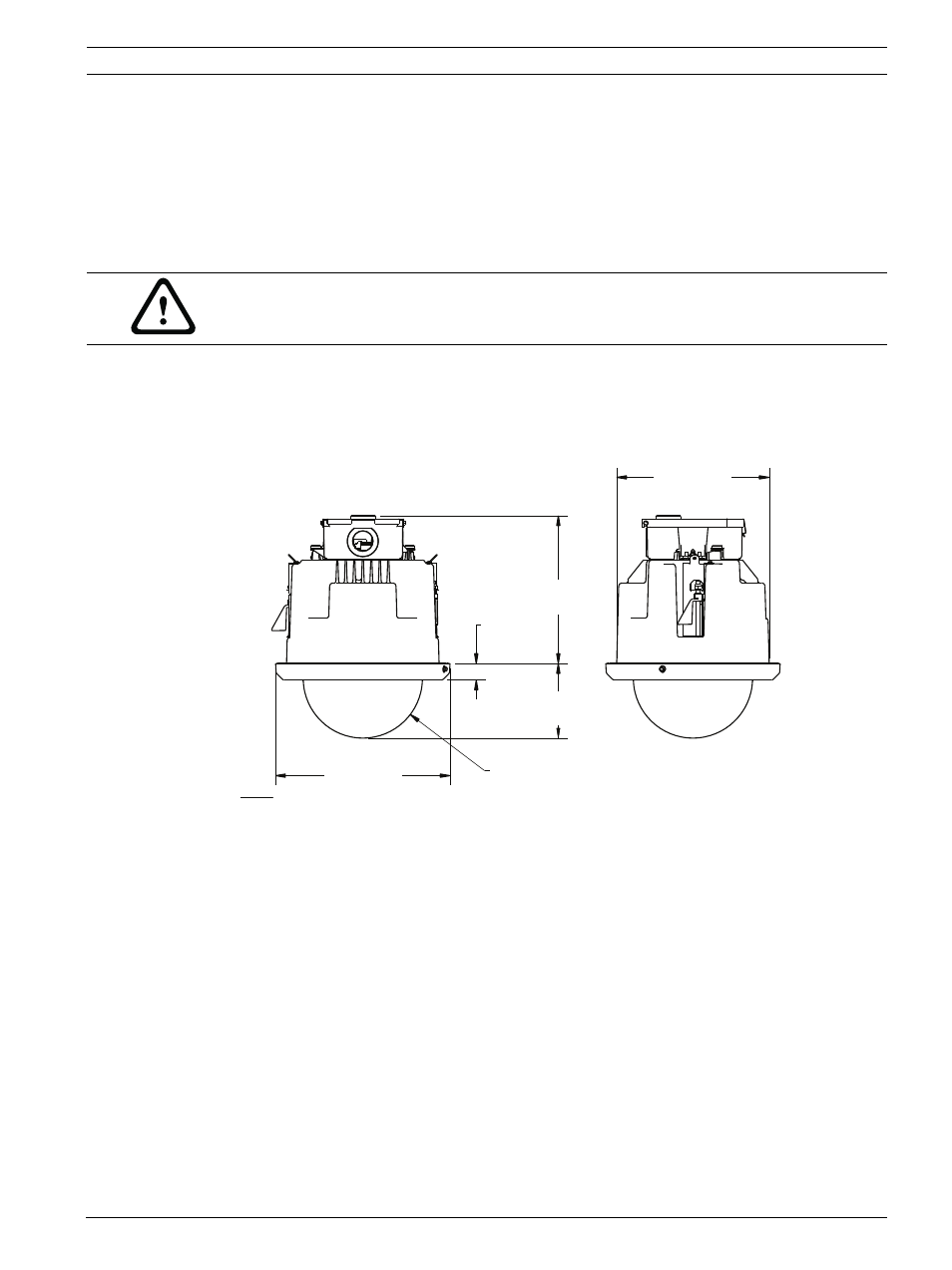

Рисунок 4.1 Габаритный чертеж потолочного кронштейна
4.4
Подготовьте потолок сухой кладки для установки
1.
Выберите место для установки камеры.
2.
Воспользуйтесь опорной пластиной кронштейна в качестве шаблона, чтобы вырезать
отверстие диаметром 200 мм ± 2,2 мм в потолке при помощи специальной пилы или
ножовки. Переходите к Раздел 4.6 Проложите проводку интерфейсного блока,
Страница 57 за дальнейшими инструкциями.
ПРЕДУПРЕЖДЕНИЕ!
Используйте только источники питания 24 В перем. тока класса 2.
mm
inches
ø225.69
8.885
191.03
7.521
21.29
0.838
96.35
3.793
R 77.00
3.032
ш197.17
7.762
