Инструкция по эксплуатации Bosch AutoDome 700 Series IP PTZ Camera
Страница 51
52
ru | Установка на парапет крыши и на трубу
AutoDome 700 Series IP PTZ Camera
F.01U.215.779 | 1.0 | 2011.07
Руководство по установке
Bosch Security Systems, Inc.
3.8
Присоедините подвесной модуль к трубе и закрепите
1.
Прежде чем присоединять подвесной модуль, осмотрите камеру и интерфейсную
плату на предмет наличия заблокированных гнезд и погнутых контактов.
2.
Наклоните подвесной модуль и зацепите монтажный крюк, расположенный в
верхней части корпуса камеры, за утопленный шарнирный болт колпачка камеры.

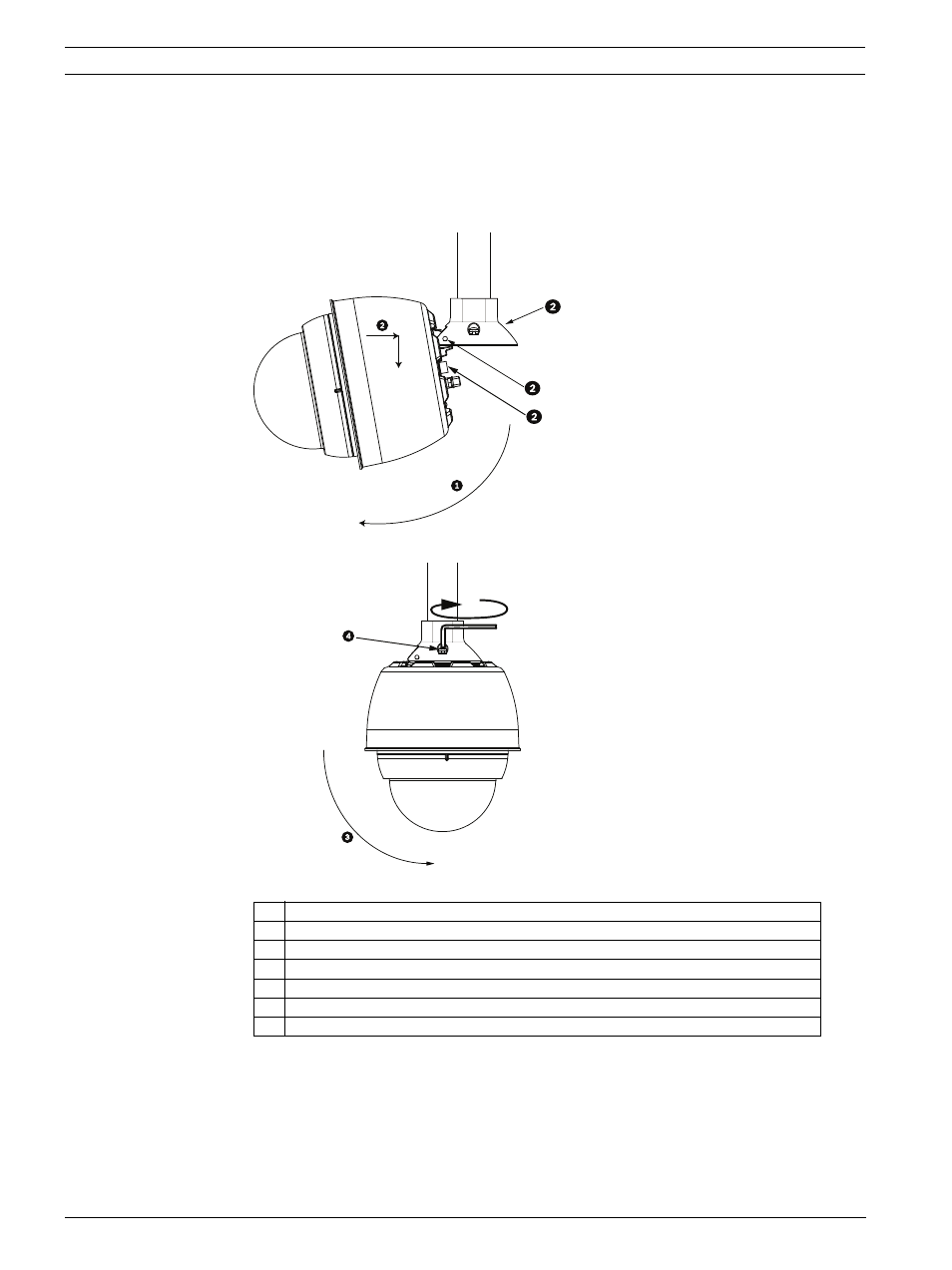

Рисунок 3.13 Присоединение подвесного модуля к кронштейну на крышу / на трубу
1
Наклоните камеру
2
Зацепите и опустите
2а
Колпачок камеры
2b
Утопленный шарнирный болт
2c
Разъем камеры
3
Поверните вниз, чтобы зацепить разъем камеры.
4
Затяните два (2) монтажных винта с минимальным моментом 10-12 Н-м.
a
b
c
