ru | Установка на парапет крыши и на трубу
AutoDome 700 Series IP PTZ Camera
F.01U.215.779 | 1.0 | 2011.07
Руководство по установке
Bosch Security Systems, Inc.
–
Второй способ состоит в обходе источника питания и прокладке проводов передачи
видеосигнала, управляющих данных и тревожных сигналов непосредственно на
интерфейсную плату. В блок источника питания прокладываются только провода
питания.

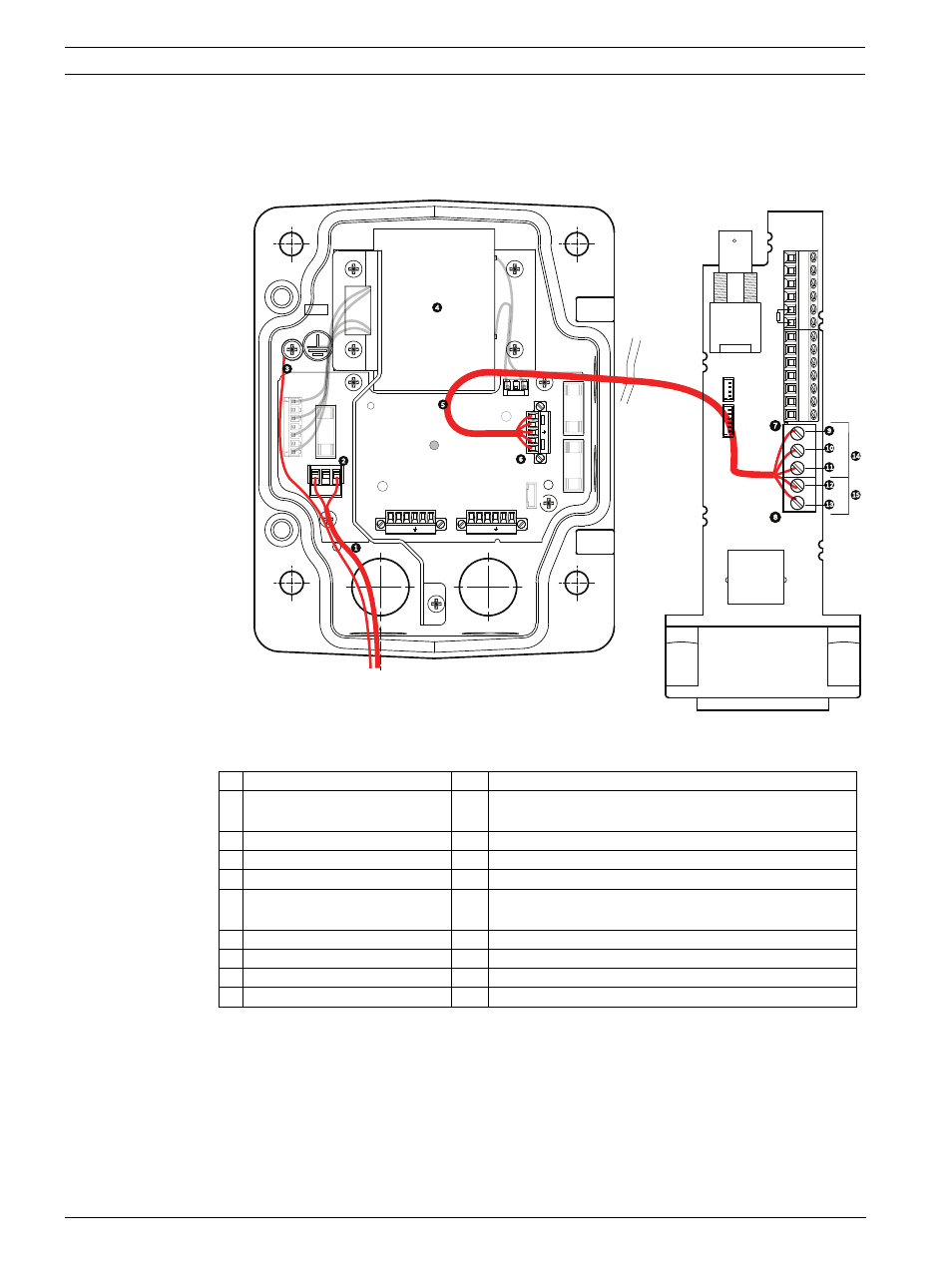

Рисунок 3.4 Блок источника питания VG4-A-PSU1 или VG4-A-PSU2, подключенный к
интерфейсной плате трубы
VG4-A-PSU1/VG4-A-PSU2
Интерфейсная плата трубы
1
Вход питания 120/230 В
перем. тока
7
Разъем P101
2
Разъем P101
8
Разъем P107
3
Заземление
9
Вход питания 24 В перем. тока (на AutoDome)
4
Трансформатор
10
Заземление
5
Выход питания 24 В перем.
тока
11
Вход питания 24 В перем. тока (на AutoDome)
6
Разъем P107
12
Вход питания 24 В перем. тока (на нагреватель)
13
Вход питания 24 В перем. тока (на нагреватель)
14
Питание AutoDome
15
Питание нагревателя
GND TXD
RXD
C+
C-
GND TXD
RXD
C+
C-
P101
P106
P105
P107
XF102
XF103
XF101
5 4 3 2 1
J
J
J103
J102
J101
(LED)
HTR DOME
24V NC 24V
(FUSE
)
(FUSE
)
(FUSE
)
BNC
J102
P107
P101
P102
P103
P104
P106
J101
AGND
A7
A6
A5
A4
A3
AGND
OUT 3
OUT 2
OUT 1
P105
