ru | Установка на парапет крыши и на трубу
AutoDome 700 Series IP PTZ Camera
F.01U.215.779 | 1.0 | 2011.07
Руководство по установке
Bosch Security Systems, Inc.
3.4.3
Подключение проводов к блоку источника питания

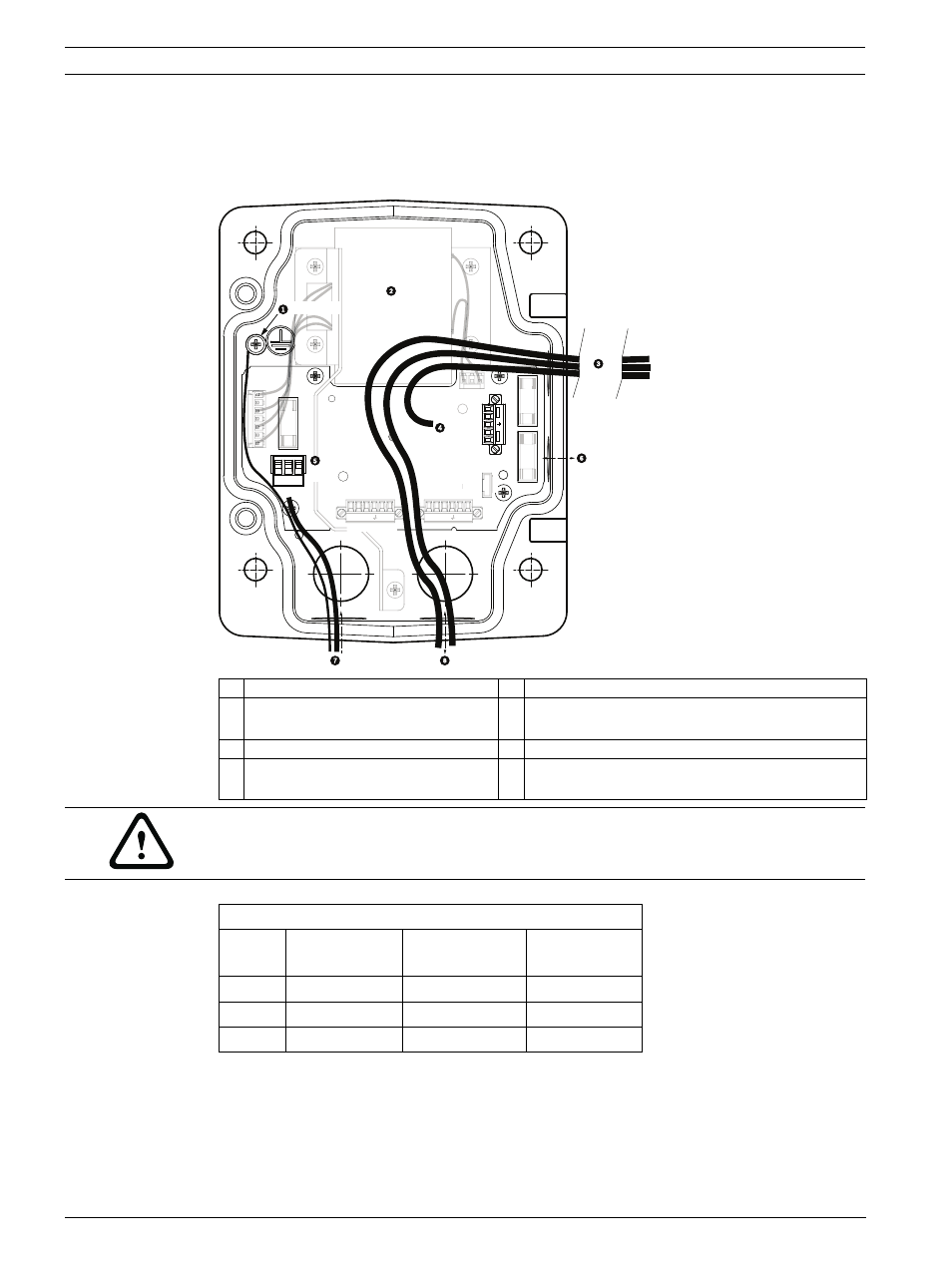

На следующем рисунке представлено подробное изображение блока источника питания
кронштейна для установки на крышу или на трубу, включающее технические
характеристики предохранителей.
1
Винт заземления
5
Вход питания
2
Трансформатор 115/230 В перем.
тока
6
Вход/выход; фитинг NPS 1/2" (15 мм)
3
Вход/выход к камере
7
Вход питания; фитинг NPS 3/4" (20 мм)
4
24 В перем. тока к интерфейсной
плате камеры
8
Вход/выход управляющих данных и
видеосигнала; фитинг NPS 3/4" (20 мм)
CONTROL
TO DOME
M
M
CONTROL
IN/OUT
GND TXD
RXD
C+
C-
P101
1 2 3
6 5 4 3 2 1
3
P106
P105
P107
XF102
XF103
XF101
5 4 3 2 1
J103
J103
J
J103
J102
1
111
1
J1
0
11
1
1
1
1
1
11
11
1
11
1
1
1
1
1
1
11
1
1
11
1
1
1
1
1
1
(LED)
6 5 4 3 2 1
GND TXD RXD
C+ C-
HTR DOME
(FUSE)
(FUSE)
)
)
(FUSE)
))
24V NC 24V
ПРЕДУПРЕЖДЕНИЕ!
Замена предохранителей производится только квалифицированным обслуживающим
персоналом. Предохранитель следует заменять только предохранителем такого же типа.
Технические характеристики предохранителей
Вольт
XF101 Сеть
XF102 Камера
XF103
Нагреватель
24 В
T 5,0 A
T 2,0 A
T 3,15 A
115 В
T 1,6 A
T 2,0 A
T 3,15 A
230 В
T 0,8 A
T 2.0 A
T 3,15 A
