7.
При подключении тревожных входов и выходов присоедините входящие в комплект
4-х и 6-контактные тревожные разъемы с микропроволочными выводами к
соответствующим входящим проводам тревожных сигналов.

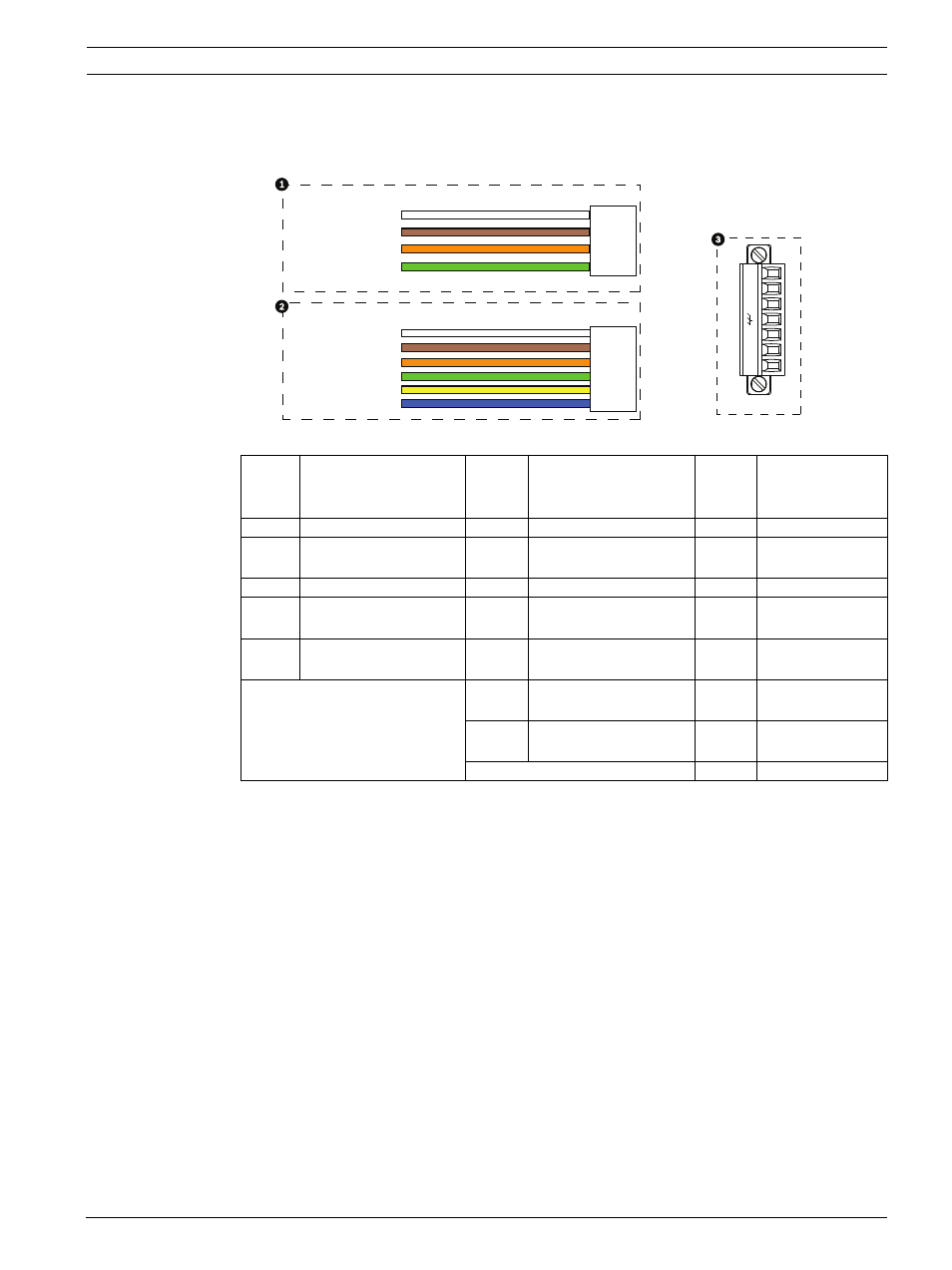

Рисунок 2.3 Тревожные и релейные разъемы
8.
При подключении контролируемых тревожных входов/выходов и реле, присоедините
входящий в комплект 7-контактный релейный разъем к соответствующим входящим
проводам. Схему подключения проводов см.Рисунок 2.3, Страница 19. См.
Раздел 6 Тревожные и релейные подключения, Страница 66 для получения подробных
сведений о подключении тревожных входов/выходов и реле.
1
4-контактный разъем
выхода
сигнализации (P102)
2
6-контактный разъем
тревожного входа
(P103)
3
7-контактный
релейный
разъем (P104)
Контакт Описание
Контакт Назначение
Контакт Назначение
1
Тревожный выход 1
1
Тревожный вход 3
1
Нормально
разомкнутый
2
Тревожный выход 2
2
Тревожный вход 4
2
COM
3
Тревожный выход 3‡
3
Тревожный вход 5
3
Нормально
замкнутый
4
Заземление
сигнализации
4
Тревожный вход 6
4
Заземление
5
Тревожный вход 7
5
Аналоговая
сигнализация 1
6
Заземление
сигнализации
6
Аналоговая
сигнализация 2
7
Заземление
1
1
2
3
4
5
6
2
3
4
N.
O
. C
O
M
N.
C
.
A1 GND
A2
1
PIN
PIN
P102
P103
P104
WHITE
ORANGE
BROWN
GREEN
WHITE
ORANGE
BROWN
GREEN
YELLOW
BLUE
2
3
4
5
6
7
