16 ru | Установка подвесного кронштейна на стену, в угол и на столб AutoDome 700 Series IP PTZ Camera
F.01U.215.779 | 1.0 | 2011.07 Руководство по установке Bosch Security Systems, Inc.
5. Выберите соответствующий монтажный комплект, в зависимости от способа
установки AutoDome - на стену, в угол или на столб.
Если в комплекте содержится блок источника питания, см. Раздел 2.3 Установите блок
источника питания, Страница 16.
Если используется монтажная плата с 24-вольтовой моделью VG5 AutoDome, см.
Раздел 2.8 Установка VG4-A-ARMPLATE, Страница 27.
2.3 Установите блок источника питания
Прежде чем устанавливать блок источника питания, определите, будете ли вы
прокладывать проводку через отверстия в нижней или задней части блока. При
прокладывании проводки через заднюю часть, перед установкой следует переместить две
(2) уплотняющих пробки через отверстия в нижнюю часть.

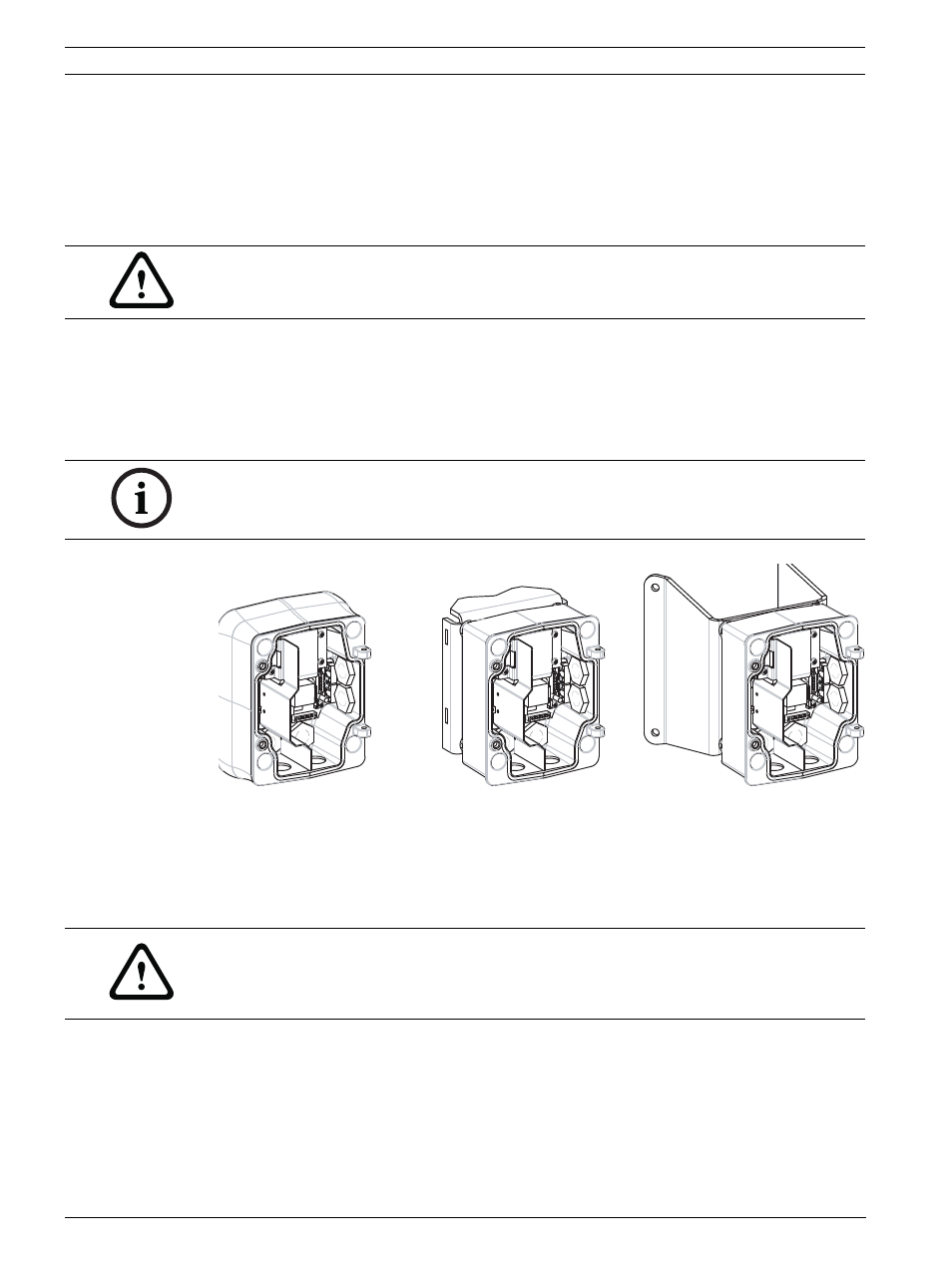

Рисунок 2.1 Установка источника питания на стену, на столб и в угол
1. Используйте шаблон для установки на стену, входящий в комплект поставки, для
разметки четырех (4) монтажных отверстий для блока источника питания.
2. Просверлите четыре (4) отверстия для монтажных анкерных винтов. При установке
вне помещений установите атмосферостойкий уплотнитель вокруг каждого отверстия
на монтажной поверхности.
3. Вставьте блок источника питания в дополнительное накладное кольцо.
ВНИМАНИЕ!
Выберите прочное место для установки, где камера AutoDome не будет подвергаться
сильным вибрациям.
ЗАМЕЧАНИЕ!
Используйте стандартные фитинги NPS 3/4" (20 мм) для отверстий в нижней и задней
части блока. Используйте фитинги NPS 1/2" (15 мм) для отверстий сбоку.
ПРЕДУПРЕЖДЕНИЕ!
Рекомендуется винт диаметром от 6,4 мм (1/4") до 8 мм (5/16"), способный выдерживать
усилие отрыва до 120 кг. Монтажный материал также должен выдерживать это усилие.
Например, фанера толщиной 19 мм.
