Прикрепите входящую в комплект 3-контактную вилку шнура электропитания к
входящим проводам электропитания 24 В перем. тока в блоке, как показано на
рисунке ниже.

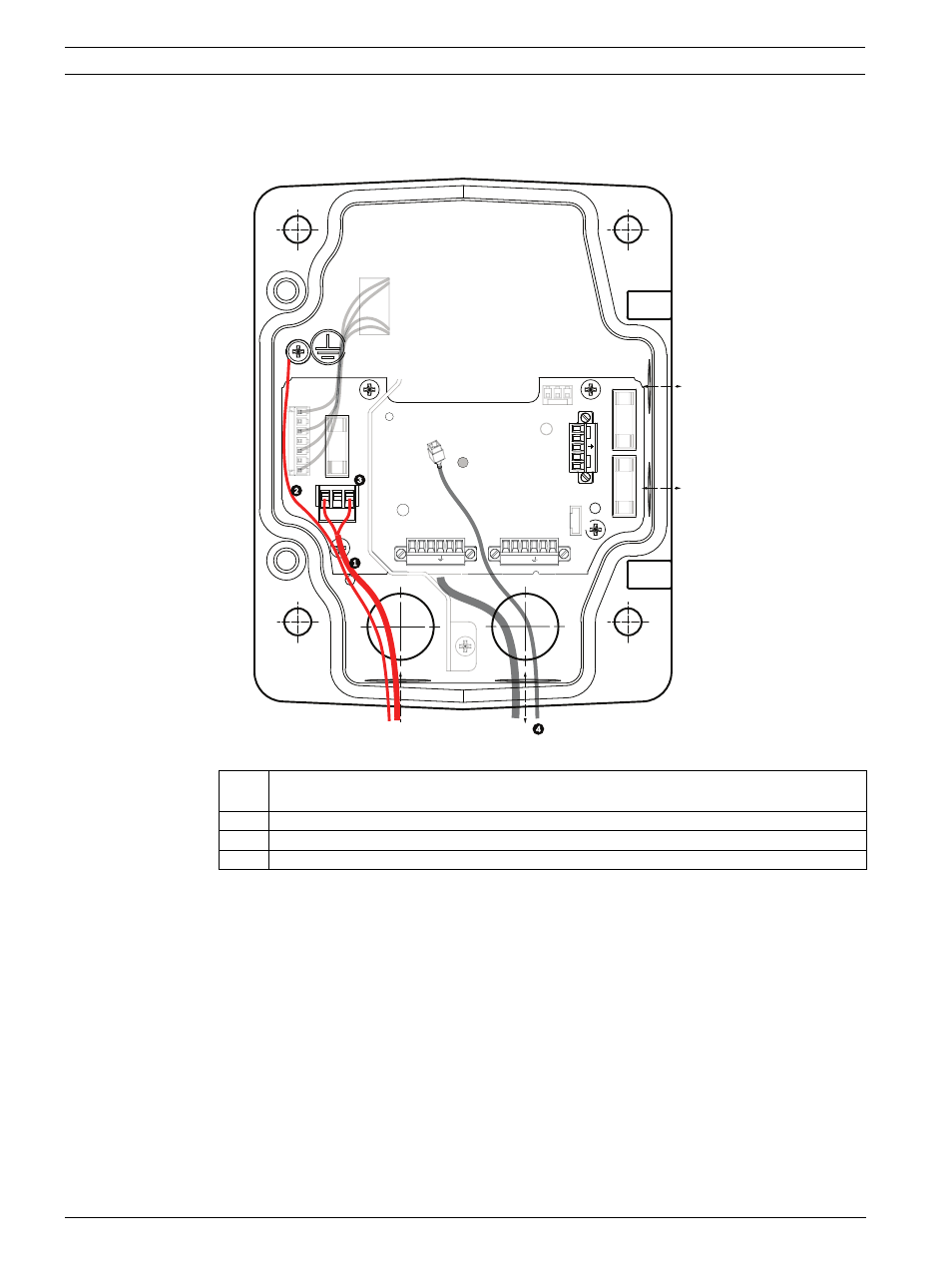

Рисунок 2.8 VG4-PA0 Блок источника питания
9.
Для продолжения установки следуйте указаниям в Раздел 2.6 Прикрепите подвесной
кронштейн к блоку источника питания, Страница 25.
1
Провода входного источника питания 24 В перем. тока (от блока источника
питания VG4-PSU1/VG4-PSU2)
2
Провод заземления
3
Разъем P101
4
Провода управляющих данных и входа/выхода видеосигнала
