AutoDome 700 Series IP PTZ Camera
Установка на парапет крыши и на трубу | ru
45
Bosch Security Systems, Inc.
Руководство по установке
F.01U.215.779 | 1.0 | 2011.07
3.
Установите атмосферостойкий уплотнитель вокруг каждого отверстия на монтажной
поверхности.
4.
Прикрепите монтажную скобу при помощи не менее шести (6) креплений из
нержавеющей стали, по три (3) с каждой стороны (скоба имеет восемь (8)
отверстий). Не затягивайте крепления слишком сильно, поскольку можно сорвать
резьбу. При установке кронштейна на плоскую крышу прикрепите дополнительную
монтажную пластину LTC 9230/01 к крыше и прикрепите монтажную скобу к
монтажной пластине.
5.
Вставьте кронштейн для установки на крышу в монтажную скобу до самого низа.
6.
Снимите колпачок с переднего конца кронштейна и проложите провода передачи
видеосигнала, управляющих данных и питания через нижнюю часть кронштейна,
выводя их через передний конец.
Рисунок 3.7 Кронштейн для установки на парапет VG4-A-9230
7.
Сложите провода передачи видеосигнала, управляющих данных и питания в
передней части кронштейна и проложите их, выводя через нижнюю трубку.
Установите на место колпачок.
8.
Оберните не менее пяти слоев тефлоновой ленты вокруг резьбовых соединений
нижней трубки.
9.
Нанесите входящий в комплект герметик на резьбовые соединения нижней трубки.
–
Убедитесь в том, что все поверхности чистые и сухие.
–
Нанесите герметик вокруг фитинга с наружной резьбой.
–
Вдавите герметик внутрь резьбы, чтобы он заполнил все поры.

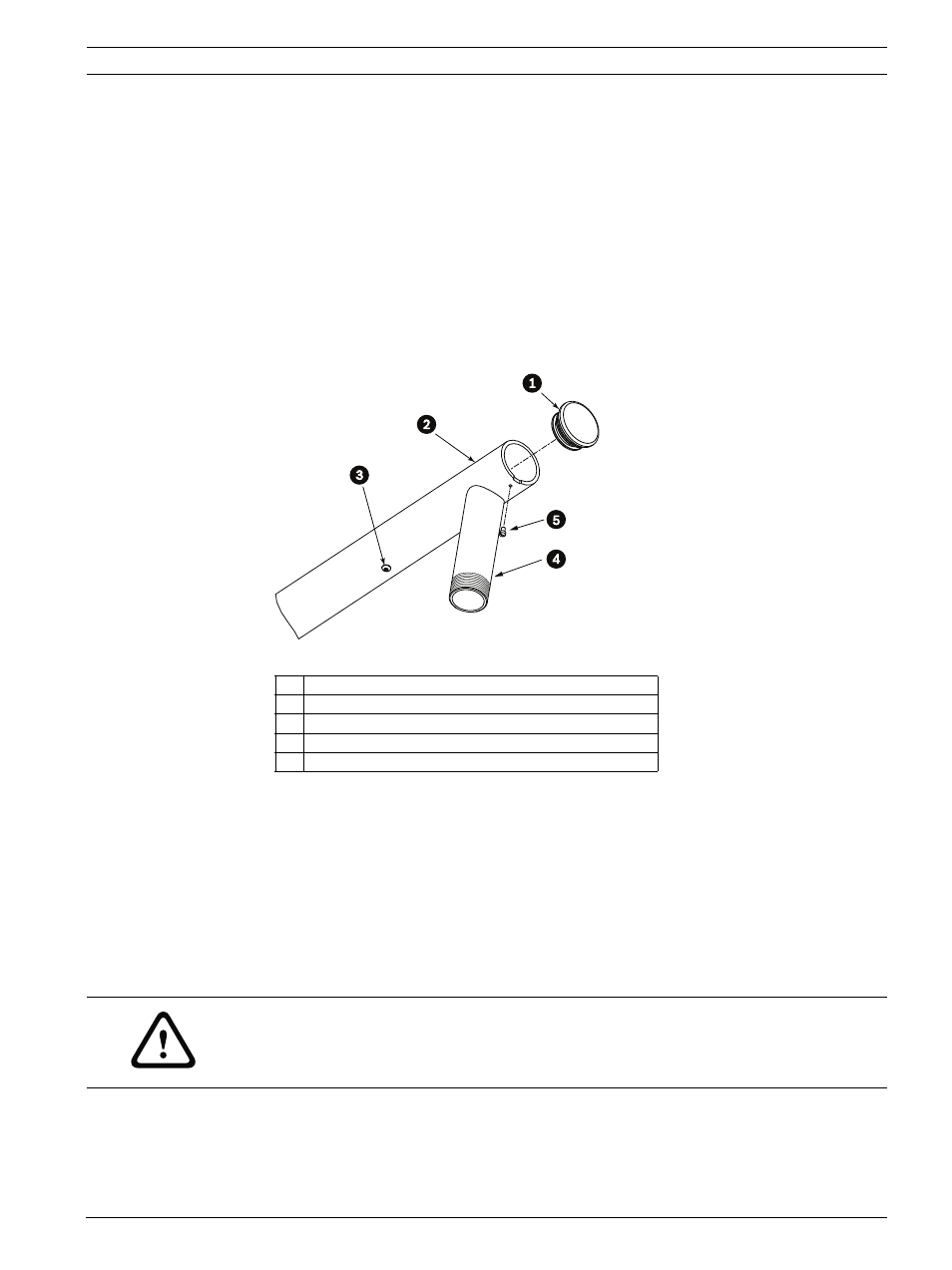

10. Вкрутите колпачок камеры в нижнюю трубку и надежно затяните. См. рисунок ниже.
1
Колпачок с кольцеобразным уплотнением
2
Кронштейн для установки на парапет
3
Колпачковая гайка 1/4-20 SS
4
Нижняя трубка
5
Винт с цилиндрической головкой 10-24 SS
ПРЕДУПРЕЖДЕНИЕ!
Колпачок камеры должен быть плотно ввинчен в нижнюю трубку. Невыполнение этих
указаний может привести к повреждению оборудования, серьезным травмам или даже к
смертельному исходу.
