56
ru | Установка в потолок
AutoDome 700 Series IP PTZ Camera
F.01U.215.779 | 1.0 | 2011.07
Руководство по установке
Bosch Security Systems, Inc.
4.5
Подготовьте подвесной потолок для установки
Следует использовать соответствующий набор опорных деталей для установки в потолок
при установке в подвесной потолок. Этот набор приобретается отдельно.
1.
Выберите место для установки камеры и удалите смежную ячейку подвесного
потолка.
2.
Ослабьте четыре (4) крепежных винта, расположенных по углам кронштейна, чтобы
они удерживали подвесные прутья и в то же время позволяли осуществлять
регулировку.
3.
Расположите кронштейн над ячейкой подвесного потолка, которая используется для
установки AutoDome с потолочным кронштейном. Защелкните защелки прутьев
кронштейна, чтобы прикрепить их к прутьям потолка.

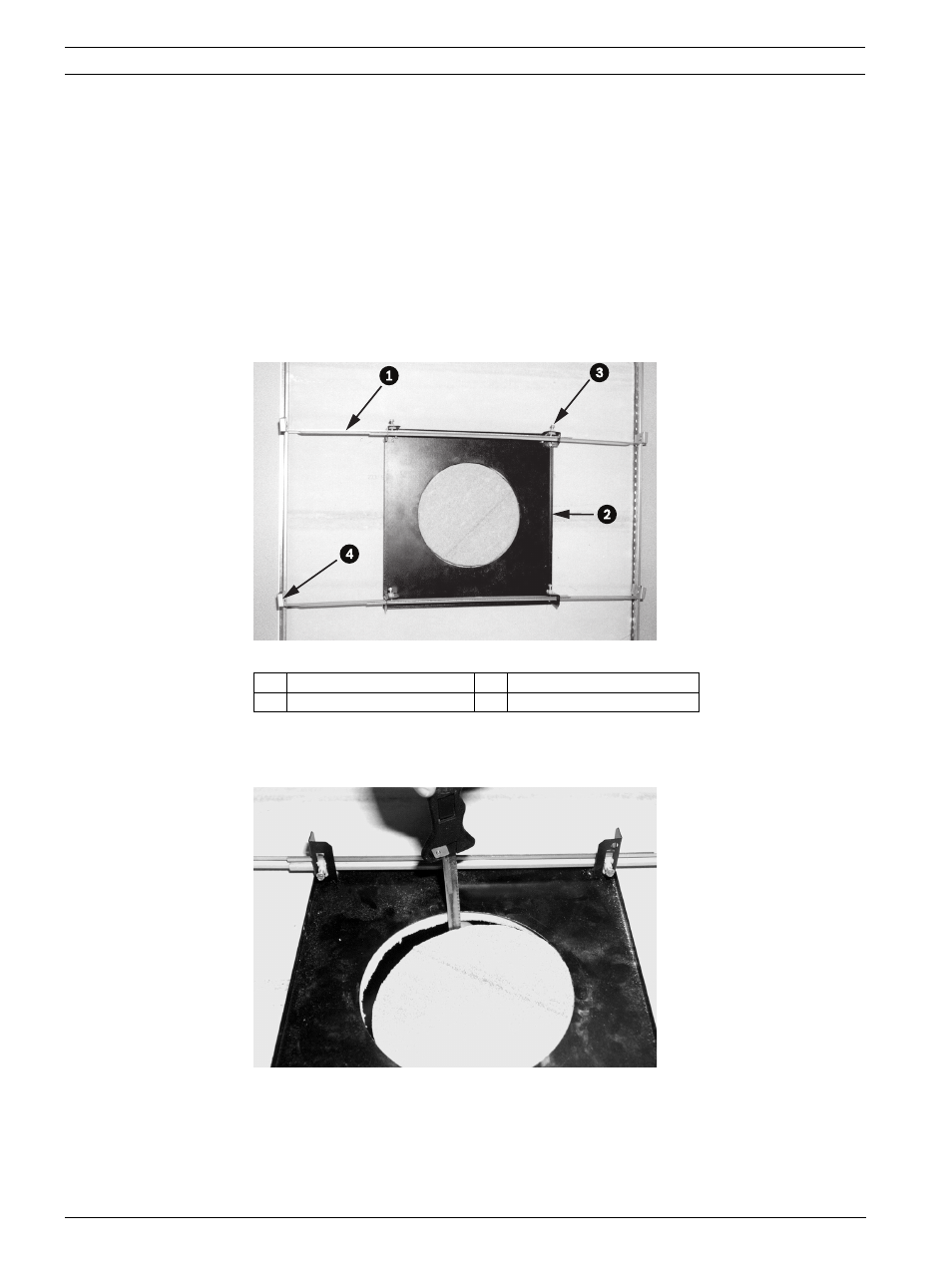

Рисунок 4.2 Кронштейн для установки в потолок (вид сверху)
4.
Воспользуйтесь опорной пластиной кронштейна в качестве шаблона, чтобы вырезать
отверстие диаметром 200 мм ± 2,2 мм в потолке при помощи специальной пилы или
ножовки.
Рисунок 4.3 Вырежьте отверстие в ячейке подвесного потолка
1
Подвесные прутья
3
Крепежный винт (4)
2
Опорная пластина
4
Защелки прутьев
A
